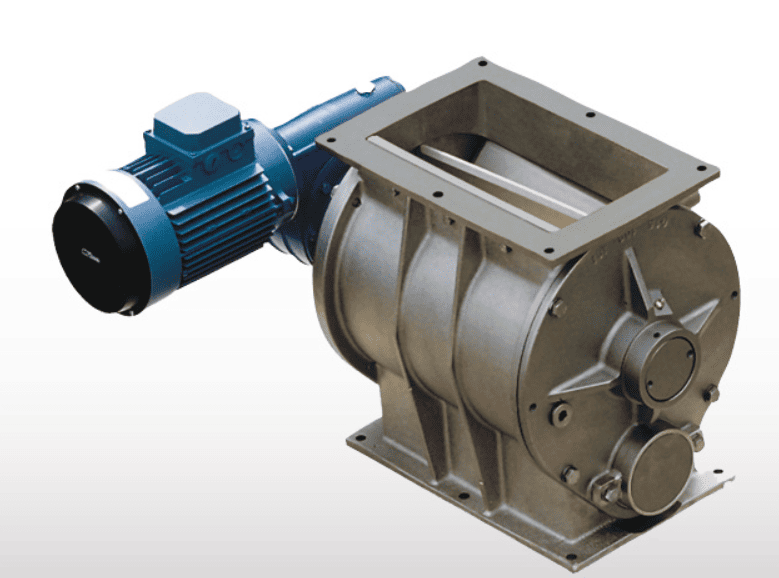

Секторный затвор RV0530H0000S01 — это высокоточный дозатор объемного типа с роторным рабочим органом, предназначенный для регулируемой подачи и дозирования сыпучих материалов в технологических линиях. Конструкция с фиксированным объемом карманов ротора обеспечивает высокую повторяемость дозы при низком дифференциальном давлении. Идеально подходит для применения в качестве питателя или дозатора в системах транспортировки, фасовки и смешивания порошков, гранул, хлопьев и других сыпучих продуктов.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Секторный (роторный) затвор, объемный дозатор. |
| Основное назначение | • Дозирование сыпучих материалов с высокой точностью и повторяемостью. • Регулируемая подача продукта в технологические линии (фасовка, смешивание, транспортировка). • Отсечка потока сыпучей среды в пневмотранспортных и гравитационных системах с низким перепадом давления. • Использование в качестве питателя из бункеров, силосов, промежуточных емкостей. |
| Принцип действия | Объемный, роторный. Затвор представляет собой ротор с несколькими радиальными карманами (секторами), вращающийся в корпусе. Продукт из верхнего патрубка заполняет карманы. При повороте ротора на 180° содержимое карманов выгружается через нижний патрубок. Объем одной порции строго фиксирован геометрией кармана, а производительность регулируется скоростью вращения ротора. |
| Рабочий объем ротора | 5.4 литра (суммарный полезный объем всех карманов за один полный оборот). |
| Максимальное дифференциальное давление | 0.3 бар (30 кПа). Критический параметр! Затвор рассчитан на работу при небольшой разнице давлений между входом и выходом (например, в гравитационных системах или системах с небольшим наддувом/разрежением). |
| Конструктивные особенности | • Привод: Обычно редукторный электродвигатель с регулируемой или фиксированной скоростью (в поставку может не входить, требуется отдельный заказ). • Уплотнение: Лабиринтное или щелевое уплотнение между ротором и корпусом для минимизации просыпания продукта. • Материалы исполнения: Корпус и ротор обычно изготавливаются из углеродистой стали, нержавеющей стали (например, AISI 304/316) или покрываются износостойкими материалами в зависимости от свойств продукта. |
| Производительность | Расчетная: Зависит от объема ротора (5.4 л/об) и скорости вращения. Например, при 10 об/мин: ~324 л/ч. Регулировка: Плавная, изменением скорости вращения привода. |
| Соединения (фланцы) | Стандартные фланцы (например, DIN, ANSI) или патрубки под присоединение к технологическому трубопроводу или бункеру. |
