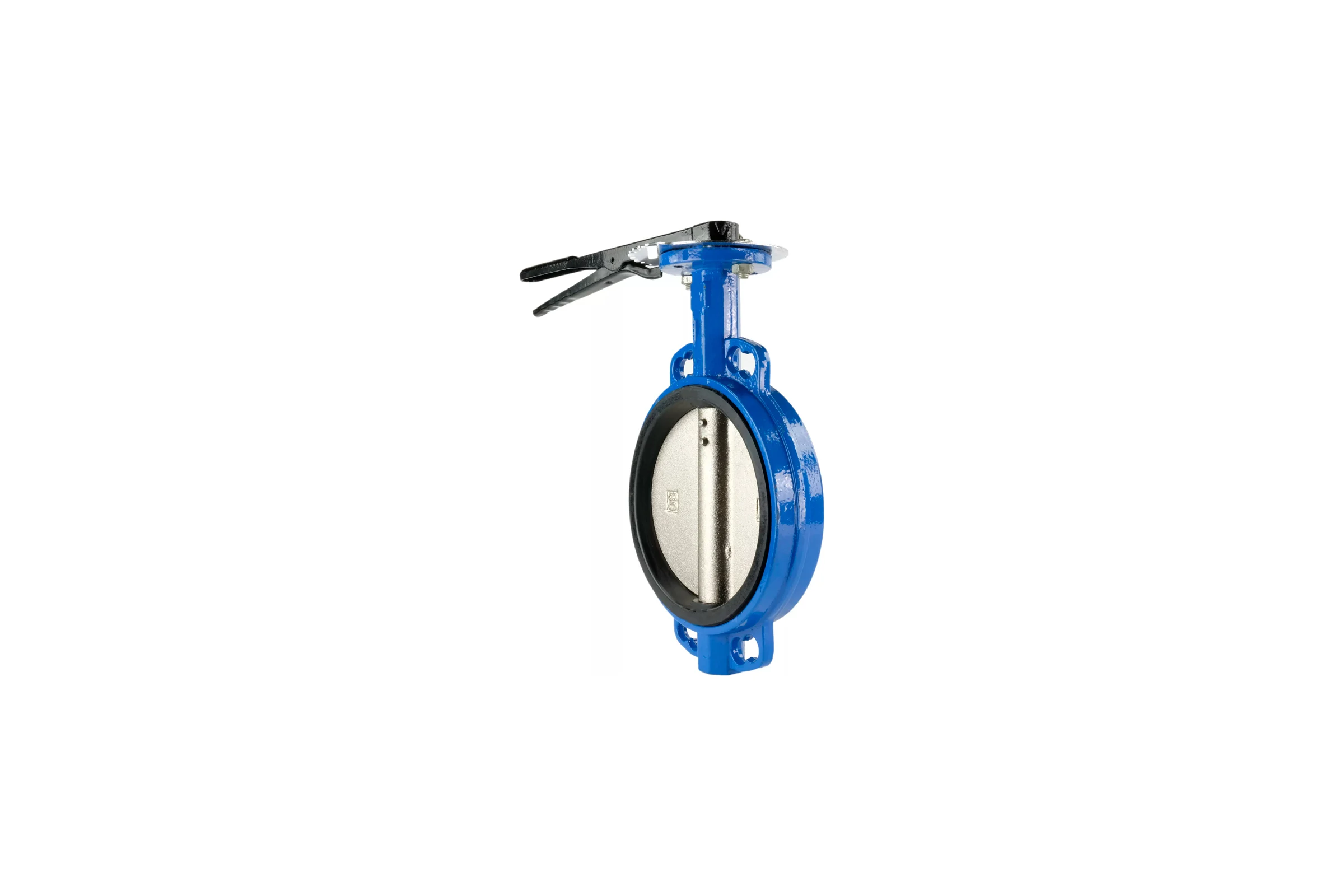

атвор дисковый поворотный ПЭМ-МФ-600-10/16 — это крупногабаритная запорная арматура межфланцевого типа, предназначенная для полного перекрытия потока воды, воздуха, сточных вод и других неагрессивных сред в трубопроводах большого диаметра и среднего давления. Модель отличается особо компактной и легкой конструкцией за счет отсутствия собственных фланцев, что упрощает монтаж между стандартными фланцами трубопровода. Оснащение износостойкой манжетой из EPDM обеспечивает высокий класс герметичности, а ручной привод позволяет осуществлять надежное управление в системах водоснабжения, водоотведения и вентиляции.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Затвор дисковый поворотный, межфланцевый (wafer type), запорный. |
| Модель и маркировка | ПЭМ-МФ-600-10/16 Ду600 Ру16: • ПЭМ — Производитель: Пензенский экспериментальный механический завод. • МФ — Межфланцевый тип присоединения. • 600 — Условный диаметр: Ду600 мм. • 10/16 — Исполнение по давлению: рабочее давление 10 кгс/см², испытательное давление 16 кгс/см² (соответствует PN10/PN16). • Ду600 — Условный проход: 600 мм. • Ру16 — Условное давление: 16 кгс/см² (PN16). • Манжета: EPDM (этилен-пропиленовый каучук). • Привод: Ручной (рычаг с фиксатором или маховик). |
| Ключевые технические параметры | • Условный диаметр (Ду): 600 мм. • Условное давление (Ру): 10/16 кгс/см² (PN10/PN16). • Рабочая среда: Вода (холодная, горячая до +120°C), воздух, сточные воды, неагрессивные жидкости и газы. • Температурный диапазон (для EPDM): От -20°C до +120°C. • Тип присоединения: Межфланцевый (стяжной). Устанавливается между ответными фланцами трубопровода по ГОСТ 12815-80, DIN EN 1092-2 и стягивается шпильками/болтами. • Угол поворота диска: 0° (открыто) – 90° (закрыто). • Конструкция диска: Двухэксцентриковая или трехэксцентриковая для снижения трения и обеспечения легкого хода. • Материал корпуса: Высокопрочный чугун ВЧШГ (GGG-40/50) с эпоксидным покрытием или сталь (Ст20, 09Г2С). • Материал диска: Нержавеющая сталь AISI 304 (08Х18Н10) или углеродистая сталь с защитным покрытием. • Материал вала (штока): Нержавеющая сталь AISI 304 или AISI 316. • Уплотнение: Кольцевая манжета из EPDM, установленная в корпусе. Дополнительные сальниковые уплотнения вала. • Ручной привод: Рычаг с фиксатором в положениях 0°, 45°, 90° или многооборотный маховик (редуктор) для больших диаметров. • Герметичность: Класс «А» по ГОСТ 9544 (полная герметичность). • Климатическое исполнение: У, УХЛ. |
