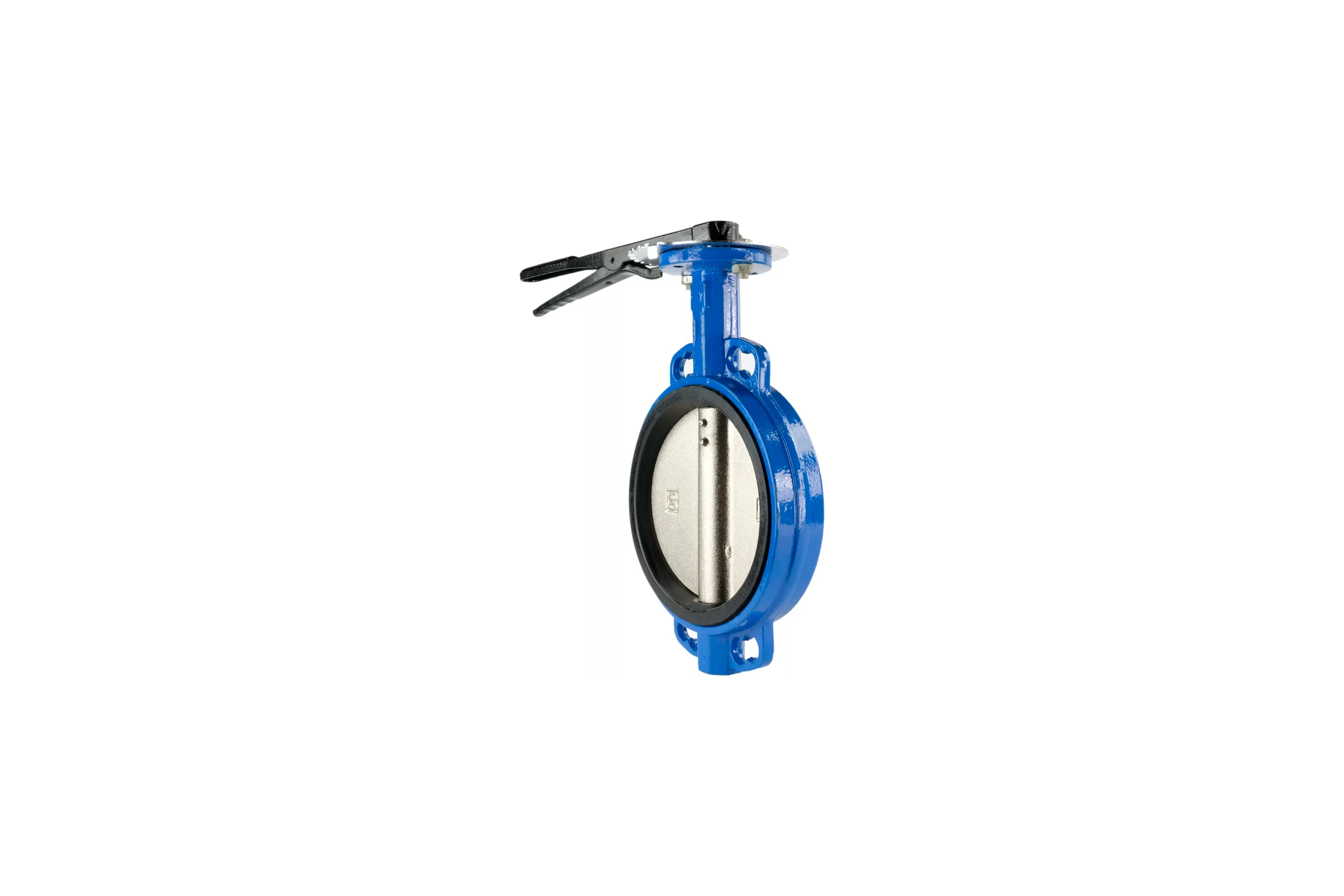

Затвор дисковый поворотный Ду600 Ру10 — это мощная стальная запорно-регулирующая арматура большого диаметра, предназначенная для ручного управления магистральными потоками воды, воздуха, сточных вод и других неагрессивных сред в системах низкого давления. Комплектная поставка включает стальной корпус с фланцами, многооборотный червячный редуктор для облегчения управления, обводную линию (байпас КОФ) для безопасного запуска под давлением и полный крепежный набор. Это готовое решение для ответственных узлов на магистральных водоводах, очистных сооружениях, системах вентиляции и промышленных объектах, где критически важны надежность, удобство эксплуатации и защита механизмов от перегрузок.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Затвор дисковый поворотный, фланцевый, запорно-регулирующий. Комплект: стальной затвор, редуктор, обводная линия (КОФ), крепеж. |
| Модель и маркировка | Затвор дисковый, Ду600, Ру10: • Ду600 — Условный диаметр: 600 мм. • Ру10 — Условное давление: 10 кгс/см² (PN10 / 1,0 МПа). • Материал корпуса: Сталь конструкционная (Ст20, Ст3) или легированная (09Г2С). • Тип привода: Ручной червячный редуктор. • Комплектация: С обводной линией (КОФ) и крепежом. |
| Ключевые технические параметры | • Условный диаметр (Ду): 600 мм. • Условное давление (Ру): 10 кгс/см² (PN10). • Рабочая среда: Вода (холодная, горячая до +120°C), воздух, сточные воды, технические жидкости, неагрессивные газы. • Температурный диапазон: От -30°C до +120°C (зависит от материала уплотнения). • Тип присоединения: Фланцевое. Фланцы стальные плоские приварные по ГОСТ 12820-80 или ГОСТ 33259 на PN10. • Конструкция диска: Двух- или трехэксцентриковая (для снижения тора и облегчения хода). • Материал диска: Сталь с гуммировкой (EPDM, NBR) или нержавеющая сталь AISI 304. • Материал уплотнения: EPDM (для воды, пара до +120°C), NBR, Viton (по запросу). • Угол поворота: 0° – 90°. • Тип привода: Червячный многооборотный редуктор. • Передаточное число: Высокое (i=20:1 – 50:1), для существенного снижения управляющего усилия. • Индикация: Указатель положения с делениями 0°-90°. • Герметичность: Класс «А» по ГОСТ 9544. |
