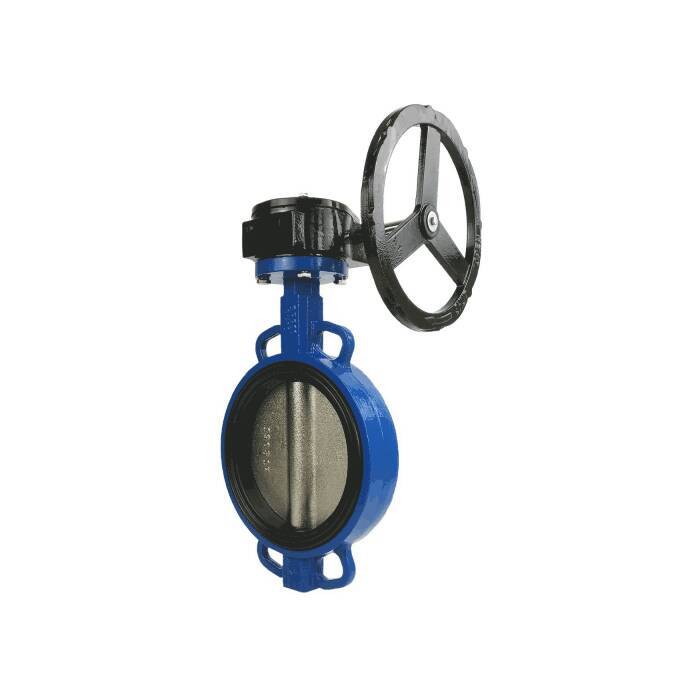

Затвор дисковый поворотный Ду200 Ру16 — это надежная и компактная запорно-регулирующая арматура, предназначенная для ручного управления потоками воды, воздуха, пара низкого давления и других неагрессивных сред в системах среднего давления. Изготовленный из высокопрочного чугуна с нержавеющим диском и уплотнением EPDM, затвор обеспечивает длительный срок службы и отличную герметичность. Комплектация ручным редуктором с маховиком облегчает управление, а наличие обводной линии (КОФ) позволяет безопасно открывать затвор под давлением, защищая механизм от перегрузок. Идеальное решение для систем водоснабжения, теплоснабжения, вентиляции и промышленных трубопроводов.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Затвор дисковый поворотный, межфланцевый (Мфл), запорный/регулирующий, с ручным редуктором и обводной линией (КОФ). |
| Модель и исполнение | Затвор дисковый, Ду200, Ру16: • Тип соединения: Межфланцевый (стяжной, wafer type). • Материал корпуса: Чугун ВЧШГ (высокопрочный с шаровидным графитом) с эпоксидным порошковым покрытием. • Диск: Нержавеющая сталь AISI 304 (08Х18Н10). • Уплотнение диска: Кольцо из EPDM (этилен-пропиленовый каучук), завулканизированное или вставное. • Привод: Ручной редуктор (многооборотный) с маховиком и указателем положения. • Опция: Обводная линия (байпас) с запорным клапаном — КОФ. |
| Ключевые технические параметры | • Условный диаметр (Ду): 200 мм. • Условное давление (Ру): 16 кгс/см² (PN16 / 1,6 МПа). • Рабочая среда: Вода (холодная, горячая до +130°C), пар низкого давления, воздух, технические жидкости, слабоагрессивные среды. • Температурный диапазон (для EPDM): От -20°C до +130°C. • Тип присоединения: Межфланцевый (Mежфл). Устанавливается между фланцами трубопровода по ГОСТ 12815-80 или DIN EN 1092-2, стягивается шпильками. • Угол поворота диска: 0° (полное открытие) – 90° (полное закрытие). • Коэффициент расхода (Kvs): Высокий, гидравлическое сопротивление минимально в открытом положении. • Управление: Ручное, через многооборотный червячный редуктор. • Передаточное число редуктора: ~ 15:1 – 25:1 (значительно снижает усилие на маховике). • Герметичность: Класс «А» по ГОСТ 9544 (полная герметичность). • Климатическое исполнение: У, УХЛ. |
