Краткое описание:

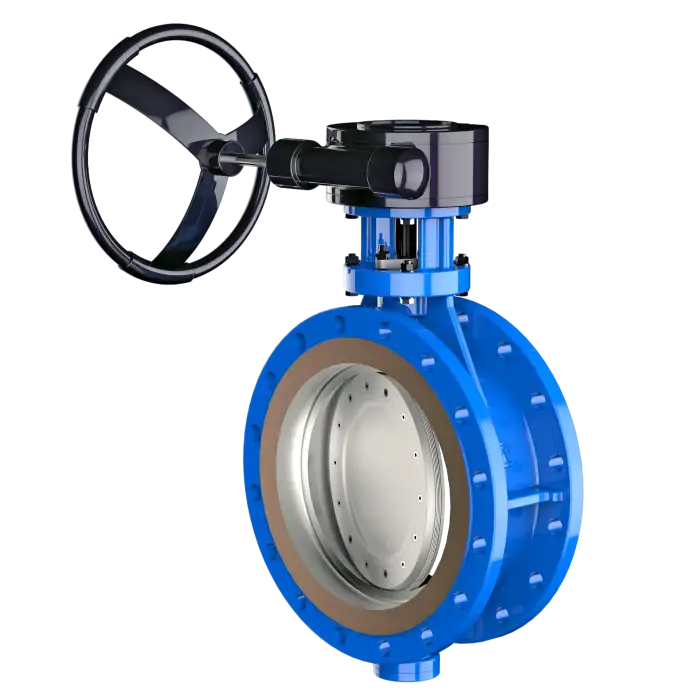

Трехэксцентриковый дисковый затвор ПЭМ-3 DN150 PN16 — это современное и надежное решение для герметичного отсечения потоков воды, пара, воздуха, масел и слабоагрессивных сред в промышленных и коммунальных системах. Конструкция с тремя эксцентриками обеспечивает нулевую утечку и долгий срок службы. Комплектация электроприводом ПЭМ позволяет организовать дистанционное и автоматическое управление. Исполнение У1 и металлографитовое уплотнение делают его подходящим для работы в умеренном климате.
Расшифровка маркировки и состав комплекта:
| Компонент / Параметр | Расшифровка и детали |
|---|---|
| Затвор 3-х эксцентриковый | ПЭМ-3 DN150 PN16 У1 • ПЭМ-3 – затвор с электроприводом (ПЭМ), 3-х эксцентриковый. • DN150 – условный проход 150 мм. • PN16 – номинальное давление 16 бар (1,6 МПа). • У1 – климатическое исполнение для умеренного климата. |
| Материальное исполнение | • Корпус: 20Л – углеродистая литая сталь. • Диск: 20Л с защитным покрытием или нержавеющая сталь. • Уплотнение: А304+графит – седло из нержавеющей стали AISI 304 с графитовым уплотнительным элементом. Выдерживает температуры до +600°C. |
| Принцип работы | Три эксцентрика (смещения) геометрии: 1) оси диска относительно оси прохода, 2) оси цапфы, 3) конусности седла. Это исключает трение при закрывании/открывании и обеспечивает лишь кратковременный контакт в момент герметизации. |
| Электропривод ПЭМ | • Тип: Поворотный (реже многооборотный с редуктором). • Управление: Через КОФ (концевой выключатель) с сигнализацией положений «Открыто»/«Закрыто». • Ручной дублер: Рычаг или маховик. • Степень защиты: IP67 (стандартно для наружного монтажа). |
