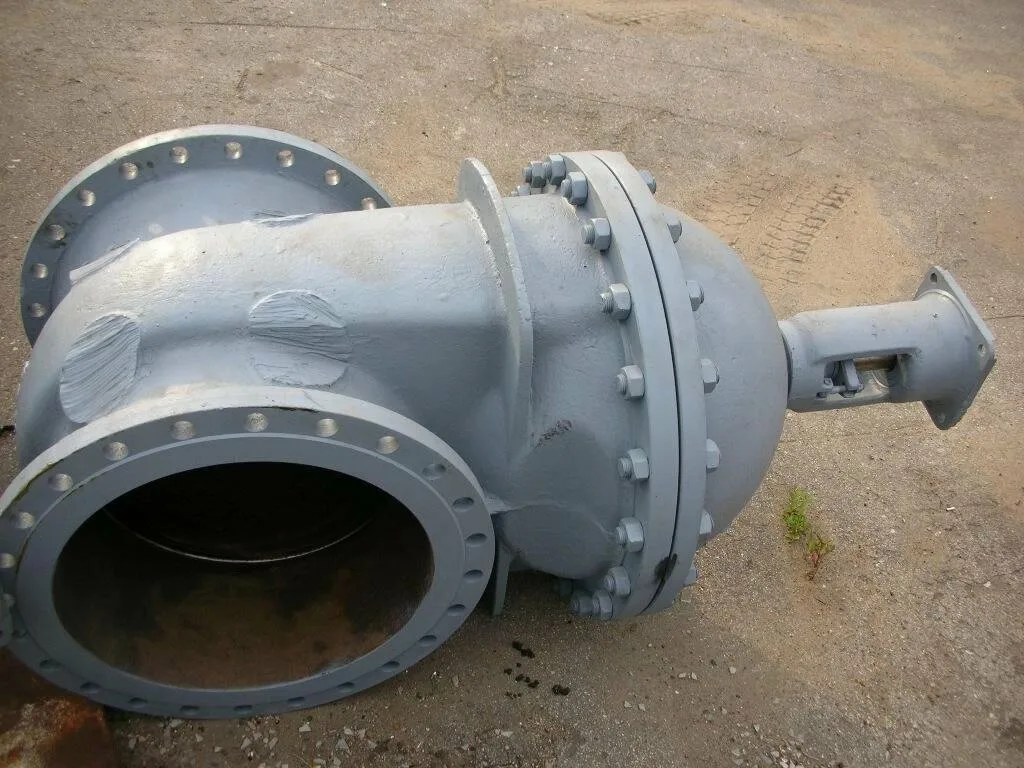

Задвижка 30с950нж Ду800 Ру1,6 МПа — это крупногабаритная стальная клиновая задвижка с выдвижным шпинделем, оснащенная взрывозащищенным электроприводом и полным комплектом для безопасной эксплуатации. Модель предназначена для автоматического и дистанционного управления магистральными потоками воды, технических жидкостей и неагрессивных сред под давлением в системах с повышенными требованиями к безопасности. Комплектация включает электропривод с высокой степенью защиты, обводную линию (КОФ) для выравнивания давления и крепежный набор (К), что делает её готовым решением для ответственных объектов энергетики, водоканалов, нефтехимии и других отраслей, включая взрывоопасные зоны.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Задвижка стальная клиновая, с выдвижным шпинделем, фланцевая, с электроприводом. Полнопроходная. Комплект: Электропривод, КОФ, Крепеж (К). |
| Модель и маркировка | 30с950нж Ду800 Ру1,6 МПа: • 30с — Задвижка с сальниковым уплотнением. • 9 — С электроприводом. • 50 — Код исполнения (не путать с Ду). • нж — С выдвижным шпинделем. • Ду800 — Условный диаметр: 800 мм. • Ру1,6 — Условное давление: 1,6 МПа (PN16). |
| Ключевые параметры задвижки | • Условный диаметр (Ду): 800 мм. • Условное давление (Ру): 1,6 МПа (PN16). • Рабочая среда: Вода (техническая, питьевая, сточная), воздух, нефтепродукты, неагрессивные жидкости и газы. • Максимальная температура среды: До +120°C (зависит от уплотнений). • Тип присоединения: Фланцевое. Фланцы стальные приварные на PN16. • Материал корпуса/крышки: Сталь углеродистая (Ст20, 25Л) или легированная (09Г2С). • Материал затвора: Сталь с резиновым покрытием (RPER) или с наплавкой. • Материал шпинделя: Нержавеющая сталь (20Х13). • Тип привода: Электропривод многооборотный взрывозащищенный. • Комплектация: С обводной линией (КОФ) и крепежным набором (К). |
| Электропривод ПЭМ-В1000-50-Е3A90-2-IIВТ4-11 У1 IP67 | • Номинальный момент (Мн): 1000 Н·м. • Выходная скорость: 50 об/мин. • Электродвигатель: Асинхронный, 3-фазный, Е3A90-2. Мощность ~1,1 кВт. • Напряжение: 380В, 50Гц. • Взрывозащита: 2-IIВТ4-11 — Искробезопасная цепь (Ex ia/ib IIC T4). Для зон 1 и 2. • Климатическое исполнение: У1 (умеренный климат). • Степень защиты: IP67 (полная защита от пыли и кратковременного погружения в воду). • Функции: Концевые выключатели, муфта момента, ручной дублер, датчик положения. |
