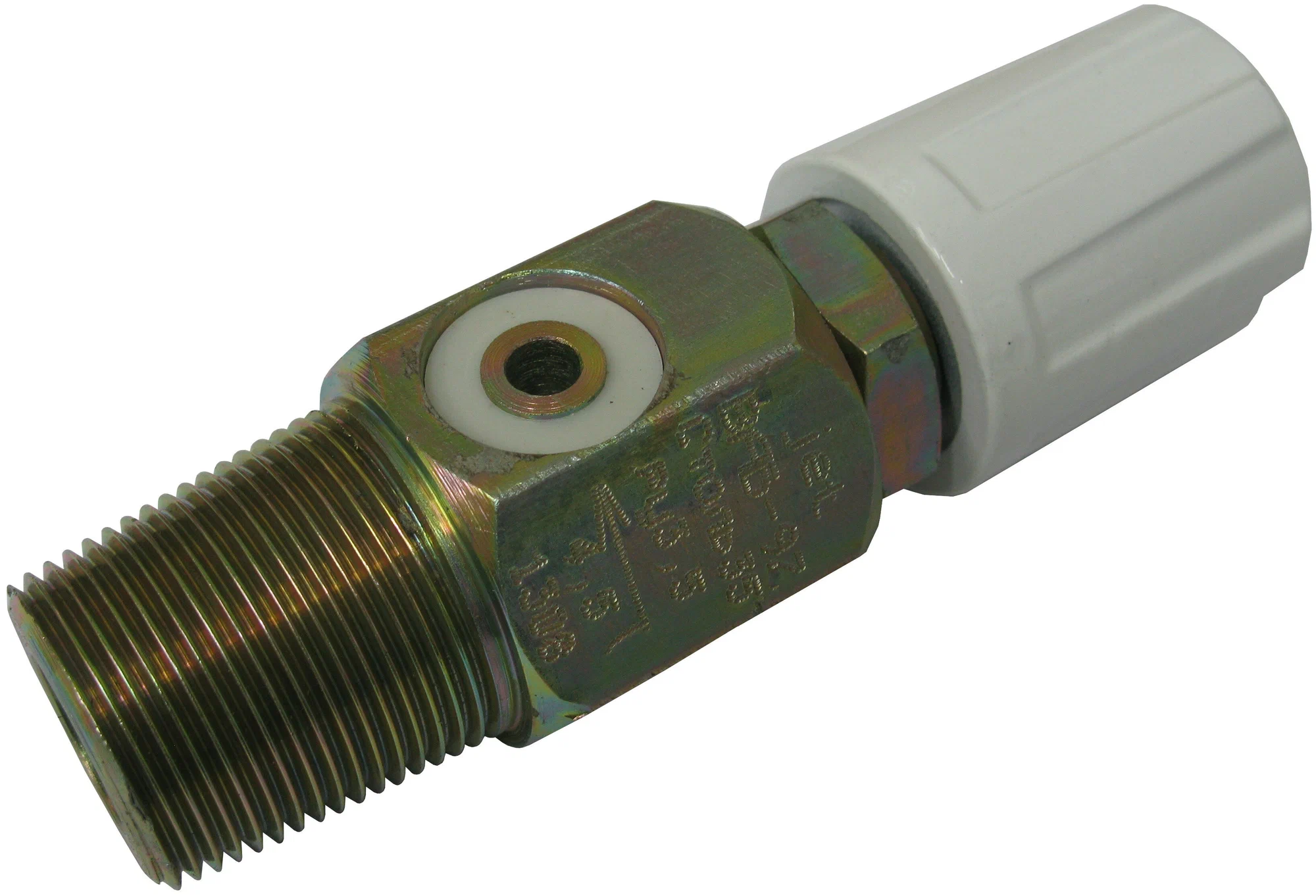

Вентиль баллонный ацетиленовый ВБА-97 — это специализированная запорная арматура, предназначенная для установки на стальные баллоны с растворенным ацетиленом. Имеет условный проход ДУ4 и рабочее давление РУ35. Изготовлен в соответствии с требованиями безопасности для работы с горючими газами. Оснащен левой резьбой для предотвращения некорректного подключения и стандартным штуцером под ацетиленовый редуктор.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Запорный баллонный вентиль для ацетилена. |
| Наименование / Модель | ВБА-97 (Вентиль Баллонный Ацетиленовый). |
| Основное назначение | Герметичное перекрытие потока и регулирование подачи растворенного ацетилена из стандартного стального баллона в рабочую магистраль (горелку, резак). Гарантирует безопасную эксплуатацию баллона при хранении и транспортировке. |
| Рабочая среда | Растворенный ацетилен (C₂H₂), находящийся в баллоне, заполненном пористой массой (активированный уголь, инфузорная земля) и пропитанный ацетоном. |
| Условный проход (Ду) | 4 мм. |
| Условное давление (Ру) | 3,5 МПа (35 кгс/см²) — рабочее давление. |
| Присоединение к баллону | Резьба коническая (ниппель) М32х1.5-6Н ГОСТ 9909-81 (левая, LH). Ключевая особенность: Левая резьба («против часовой стрелки») для безопасного подключения, исключающая случайное использование вентиля для других газов. |
| Присоединение для насадки (редуктора) | Штуцер под хомут (накидную гайку редуктора) с уплотнением на коническую поверхность. Стандартный присоединительный размер для ацетиленовых редукторов (например, БАО-5, АР-40). |
| Материалы основных деталей | • Корпус, крышка: Сталь углеродистая (Ст20, Ст25). • Шпиндель (шток): Сталь с защитным покрытием. • Запорный узел (клапан): Обычно уплотнение эбонит по металлу или иная комбинация, стойкая к ацетону и ацетилену. • Уплотнительные элементы: Кожа, резина специальных марок, стойкие к ацетону. |
| Тип управления | Ручное, маховиком. |
| Направление открывания | Против часовой стрелки (влево) для открытия, по часовой стрелке (вправо) для закрытия (соответствует левой резьбе шпинделя). |
| Герметичность затвора | Класс «А» по ГОСТ (полная герметичность). Испытывается на герметичность под давлением. |
| Предохранительное устройство | Не имеет предохранительного клапана. Безопасность обеспечивается запорным плавким предохранителем (пробкой) в корпусе вентиля, изготовленным из легкоплавкого металла (например, сплава Вуда). Плавление происходит при ~100°C, стравливая газ при пожаре и предотвращая взрыв баллона. |
| Климатическое исполнение | У, категория размещения 1-5 по ГОСТ 15150. |
| Масса (примерная) | 0,7 – 1,0 кг. |
