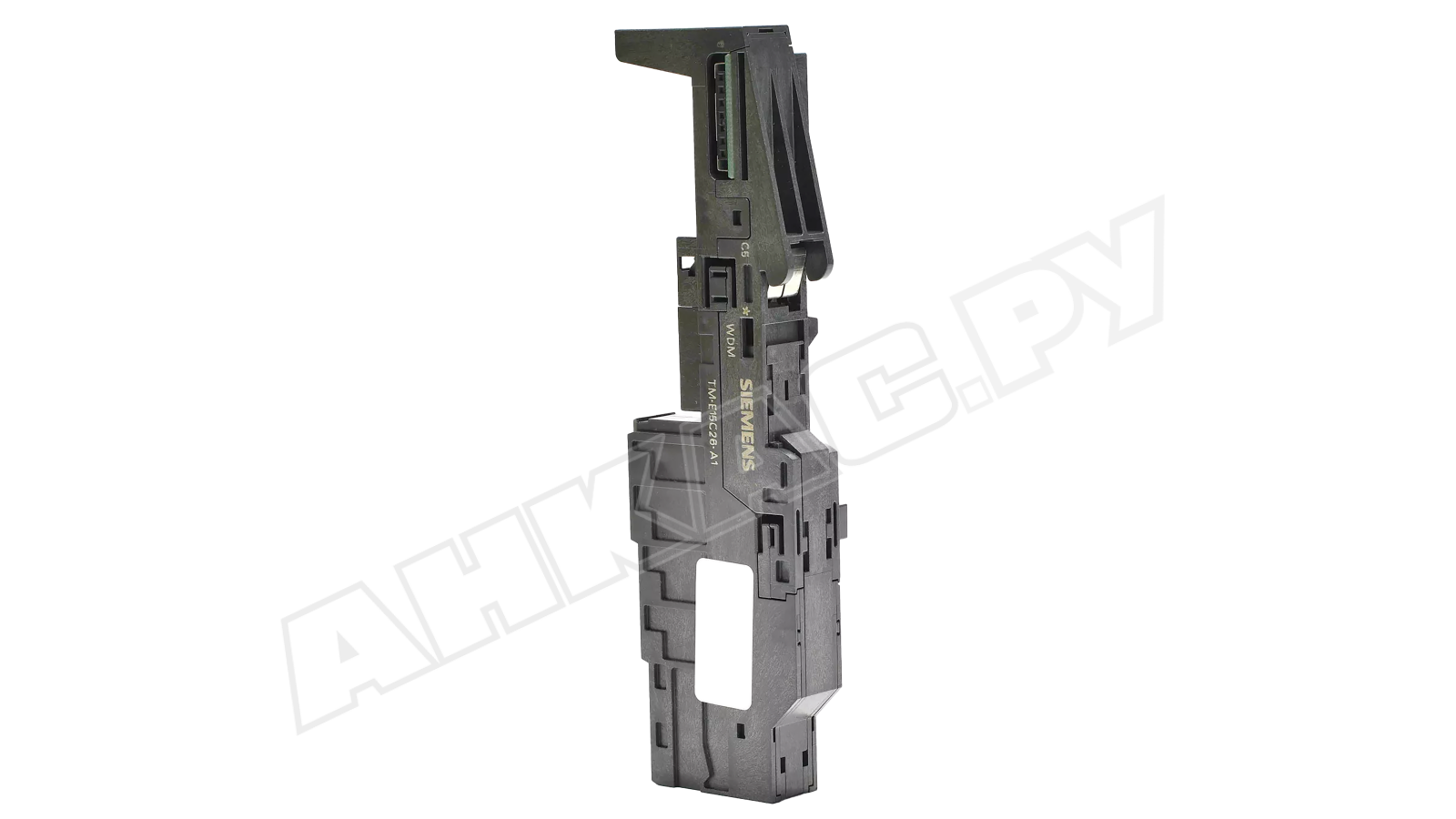

Универсальный терминальный модуль TM-E15C26-A1 — это высококачественное многополюсное клеммное соединение для печатных плат (PCB), предназначенное для надежного и быстрого монтажа электрических соединений в промышленной автоматике, измерительной технике, телекоммуникационном и силовом электрооборудовании. Модуль сочетает в себе компактность, удобство подключения и соответствие международным стандартам.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Многопозиционная винтовая клеммная колодка (терминальный блок) для печатной платы. |
| Производитель и серия | WAGO, серия TOPJOB® S. (Типичный производитель для такого типа изделий. TM-E15C26-A1 также может быть артикулом других брендов, например, Weidmüller). |
| Артикул | TM-E15C26-A1 (Общепромышленный код, требующий уточнения производителя). |
| Основное назначение | • Обеспечение удобного, надежного и разборного электрического подключения проводов к печатной плате (PCB). • Организация интерфейса для подключения внешних датчиков, исполнительных механизмов, источников питания и коммуникационных линий в электронных блоках управления. • Применение в качестве вводных/выводных клемм в промышленных контроллерах, источниках питания, измерительных приборах, частотных преобразователях и другом оборудовании. |
| Конструктивные особенности | • Количество полюсов: 15 пар клемм (или 15 позиций). • Шаг контактов (шаг пинов): 5.08 мм (стандартное значение для 15-позиционной колодки в данном обозначении). • Тип соединения: Винтовое зажимное соединение для надежного контакта. • Конструкция: Монолитный корпус из полиамида 6.6 (PA66) серого цвета, не поддерживающий горение (UL94 V-0). • Монтаж на плату: Пайка выводов (сквозное монтажное отверстие — THT) на печатную плату. Контакты, вероятно, луженые для улучшения паяемости. • Маркировка: Цифровая маркировка каждого полюса для удобства монтажа и обслуживания. |
| Электрические параметры | • Номинальное напряжение: До 300 В (категория III). • Номинальный ток: До 8-10 А на контакт (типовое значение, зависит от сечения провода и условий охлаждения). • Сечение подключаемого провода: 0.08 – 2.5 мм² (или AWG 28-14) — гибкий/одножильный. • Сопротивление изоляции: > 100 МОм. • Испытательное напряжение изоляции: 2.5 кВ, 50 Гц. |
| Механические и климатические параметры | • Рабочая температура: -40°C … +105°C (для корпуса из PA66). • Степень защиты (при установке в корпус): IP20. • Класс пожароопасности: UL94 V-0. • Крутящий момент затяжки винта: 0.5 – 0.6 Н·м (рекомендуемый). |
