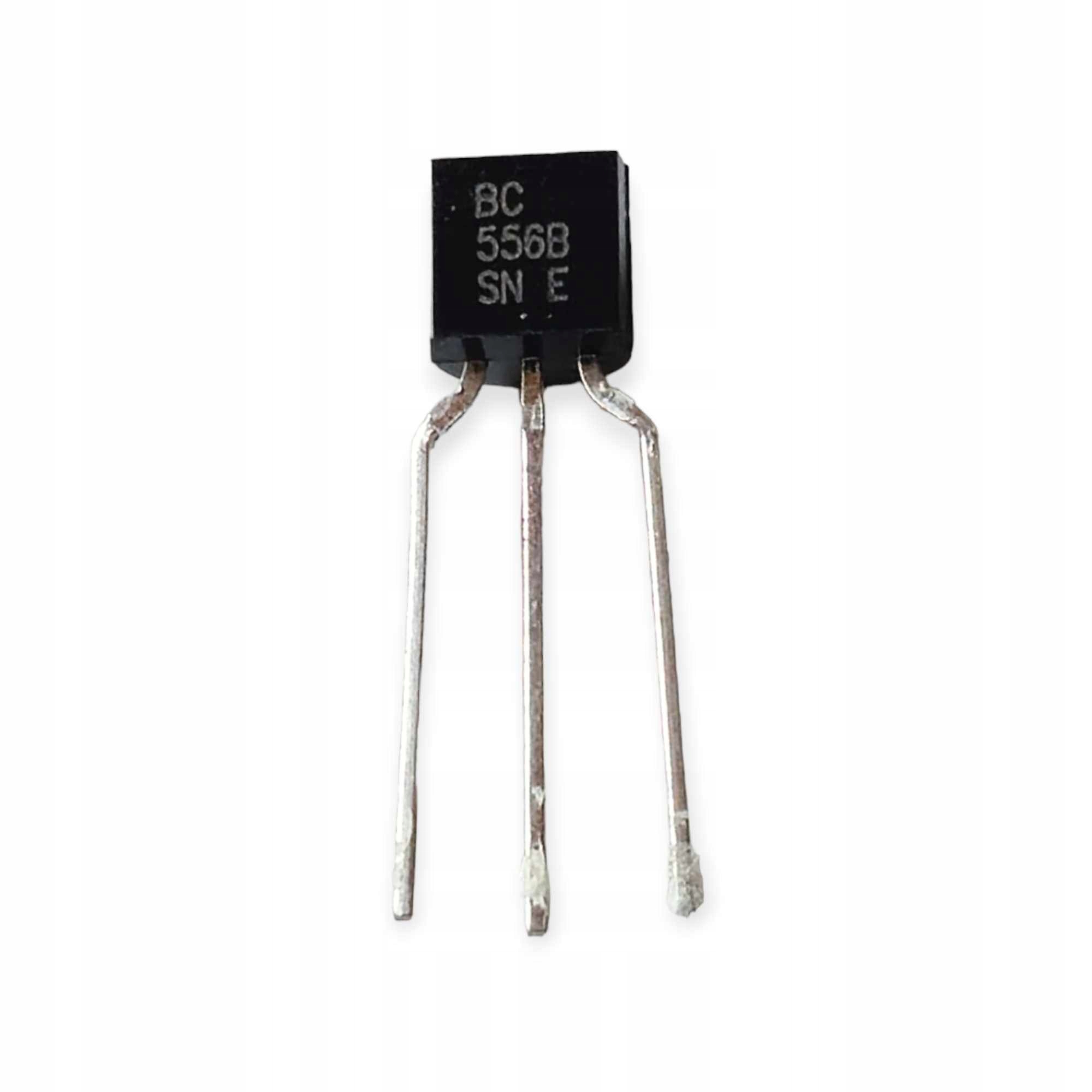

Транзистор BC556B — это универсальный биполярный транзистор структуры PNP, выполненный в компактном пластиковом корпусе ТО-92. Предназначен для работы в усилительных и ключевых режимах в слаботочных и низковольтных схемах. Относится к популярной серии BC55x, является комплементарной парой к транзистору BC546B (NPN). Идеальное решение для предварительных каскадов усиления, генераторов, согласования уровней и логических инверторов.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Биполярный PNP транзистор общего назначения (BJT). |
| Модель | BC556B (аналоги: 2SA1342, KTC3875, но с проверкой распиновки). |
| Структура | PNP. |
| Основное назначение | Усиление сигналов по току и напряжению, коммутация маломощных нагрузок, работа в схемах стабилизации и генерации. |
| Корпус | ТО-92 — стандартный пластиковый корпус для монтажа в отверстия (through-hole). |
| Распиновка (вид на плоскую сторону корпуса, выводы вниз) | Стандартная для BC556 (EBC): 1. Эмиттер (Emitter) — левый вывод. 2. База (Base) — центральный вывод. 3. Коллектор (Collector) — правый вывод. Внимание! Существуют транзисторы в ТО-92 с другой распиновкой (CBE). Всегда проверяйте перед монтажом. |
| Ключевые предельные параметры (abs. max.) | • Напряжение Коллектор-Эмиттер (V<sub>CEO</sub>): -80 В (минус указывает на PNP-структуру). • Напряжение Коллектор-База (V<sub>CBO</sub>): -80 В • Ток коллектора (I<sub>C</sub>): -100 мА (постоянный). • Рассеиваемая мощность (P<sub>tot</sub>): 500 мВт при температуре окружающей среды до 25°C. • Температура перехода (T<sub>j</sub>): от -65°C до +150°C. |
| Ключевые электрические параметры (тип.) | • Коэффициент усиления по току (h<sub>FE</sub>): 200 – 450 (класс B), измеряется при V<sub>CE</sub> = -5 В, I<sub>C</sub> = -2 мA. Высокий и стабильный коэффициент. • Напряжение насыщения Коллектор-Эмиттер (V<sub>CE(sat)</sub>): ≈ -0.7 В (макс. -0.9В) при I<sub>C</sub> = -100 мA, I<sub>B</sub> = -5 мA. • Частота перехода (f<sub>T</sub>): 150 МГц (тип.) — высокая, подходит для работы в звуковом и низкочастотном радиочастотном диапазоне. • Шумовое число: Низкое, что делает транзистор пригодным для входных каскадов предусилителей. |
| Комплементарная пара | BC546B (NPN) — идеально согласованная пара по параметрам. |
