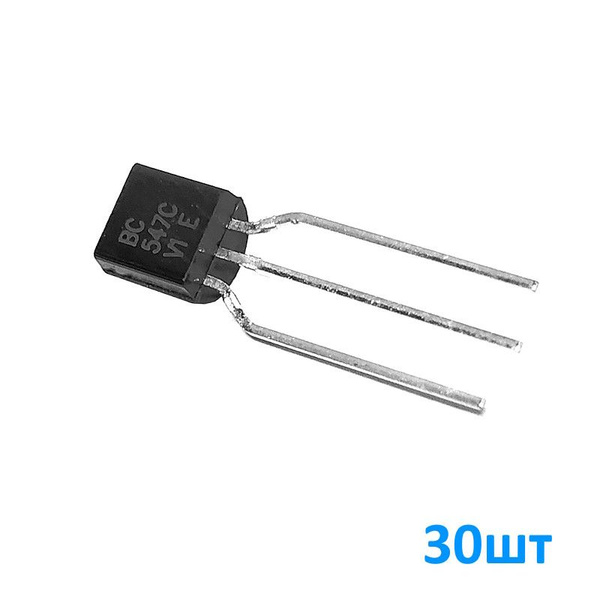

Транзистор BC547C — это универсальный, один из самых популярных в мире биполярных транзисторов структуры NPN в корпусе ТО-92. Предназначен для усиления и коммутации слаботочных сигналов в широком спектре электронных устройств. Благодаря высокому коэффициенту усиления, доступности и низкой стоимости является базовым компонентом для радиолюбителей, студентов и инженеров при создании и ремонте аналоговых и цифровых схем.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Биполярный NPN транзистор общего назначения (BJT). |
| Модель / Серия | BC547C (часть семейства BC54x: BC546, BC547, BC548, отличающихся рабочим напряжением). Аналоги: 2SC1815, KTC9014 (сверяйте распиновку!). |
| Структура | NPN. |
| Основное назначение | Усиление сигналов по току и напряжению, работа в качестве электронного ключа для управления маломощными нагрузками, применение в генераторах, стабилизаторах и интерфейсных схемах. |
| Корпус | ТО-92 — стандартный недорогой пластиковый корпус для монтажа в отверстия печатной платы (through-hole). |
| Распиновка (вид на плоскую сторону корпуса, выводы вниз) | Стандартная для BC547 (EBC): 1. Эмиттер (Emitter) — левый вывод. 2. База (Base) — центральный вывод. 3. Коллектор (Collector) — правый вывод. Важно: Существуют транзисторы в ТО-92 с распиновкой CBE. Всегда проверяйте документацию или прозванивайте мультиметром перед пайкой. |
| Ключевые предельные параметры (abs. max.) | • Напряжение Коллектор-Эмиттер (V<sub>CEO</sub>): 50 В • Напряжение Коллектор-База (V<sub>CBO</sub>): 50 В • Ток коллектора (I<sub>C</sub>): 100 мА (постоянный). • Ток коллектора импульсный (I<sub>CM</sub>): 200 мА. • Рассеиваемая мощность (P<sub>tot</sub>): 500 мВт при температуре окружающей среды до 25°C. • Температура перехода (T<sub>j</sub>): от -65°C до +150°C. |
| Ключевые электрические параметры (тип.) | • Коэффициент усиления по току (h<sub>FE</sub>): 420 – 800 (класс C). Очень высокий и стабильный коэффициент, что является ключевым отличием от BC547A (110-220) и BC547B (200-450). • Напряжение насыщения Коллектор-Эмиттер (V<sub>CE(sat)</sub>): ≈ 0.2 В (макс. 0.6В) при I<sub>C</sub> = 10 мA, I<sub>B</sub> = 0.5 мA. Низкое напряжение насыщения обеспечивает малые потери в ключевом режиме. • Частота перехода (f<sub>T</sub>): 300 МГц (тип.) — высокая, позволяет работать в схемах с частотами до нескольких десятков мегагерц. • Шумовое число: Низкое, подходит для малошумящих входных каскадов. |
| Комплементарная пара | BC557C (PNP) — идеально согласованная пара по параметрам для симметричных схем. |
