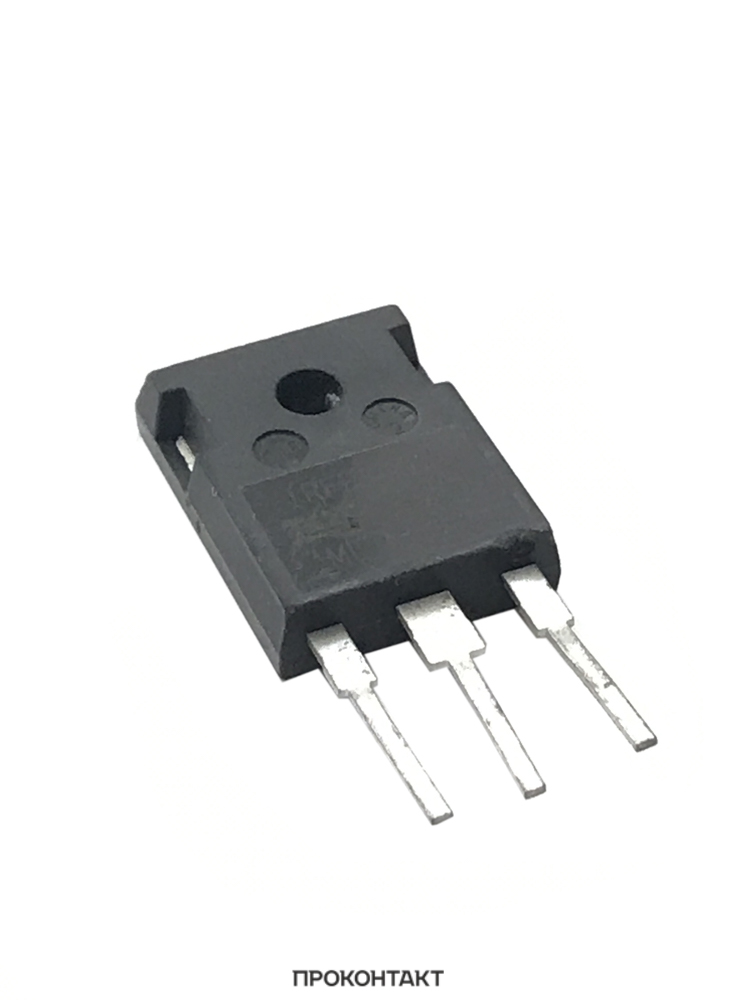

Транзистор IRFP250NPBF — это мощный N-канальный MOSFET (МОП-транзистор) с изолированным затвором в корпусе ТО-247АС. Предназначен для высокоэффективной коммутации больших токов (до 30 А) в силовых импульсных преобразователях, усилителях класса D, системах управления двигателями и источниках питания. Благодаря низкому сопротивлению открытого канала (R<sub>DS(on)</sub>) и высокой скорости переключения обеспечивает минимальные тепловые потери.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Силовой MOSFET, N-канальный (Metal-Oxide-Semiconductor Field-Effect Transistor). |
| Производитель / Серия | Infineon Technologies (ранее International Rectifier), серия IRFP250. Суффикс NPBF означает «безсвинцовый» (RoHS-совместимый). |
| Структура / Тип канала | N-канал (нормально закрытый). Для открытия требуется подать положительное напряжение на затвор относительно истока. |
| Основное назначение | Ключевой элемент в мощных импульсных схемах: DC-DC преобразователи, инверторы, импульсные блоки питания (SMPS), контроллеры двигателей, аудиоусилители класса D. |
| Корпус | ТО-247АС (TO-247AD) — увеличенный пластмассовый корпус с тремя выводами и металлической контактной площадкой для крепления на радиатор. Площадь радиатора больше, чем у ТО-220, для лучшего теплоотвода. |
| Распиновка (вид на корпус со стороны выводов) | Стандартная для ТО-247: 1. Затвор (Gate, G) — левый вывод. 2. Сток (Drain, D) — центральный вывод, соединенный с металлическим фланцем (креплением). 3. Исток (Source, S) — правый вывод. |
| Ключевые предельные параметры (abs. max.) | • Напряжение Сток-Исток (V<sub>DSS</sub>): 200 В • Ток стока (I<sub>D</sub>) при T<sub>C</sub>=25°C: 30 А (постоянный) • Ток стока импульсный (I<sub>DM</sub>): 120 А • Рассеиваемая мощность (P<sub>D</sub>) при T<sub>C</sub>=25°C: 190 Вт — только при идеальном теплоотводе! • Напряжение Затвор-Исток (V<sub>GS</sub>): ±20 В |
| Ключевые электрические параметры (тип. при T<sub>j</sub>=25°C) | • Сопротивление открытого канала (R<sub>DS(on)</sub>): 0.085 Ом (макс.) при V<sub>GS</sub>=10 В. Низкое значение — залог малых потерь на проводимость. • Пороговое напряжение затвора (V<sub>GS(th)</sub>): 2.0 – 4.0 В. • Общий заряд затвора (Q<sub>g</sub>): ~120 нКл (тип.) — определяет требования к драйверу. • Время включения/выключения (t<sub>r</sub>/t<sub>f</sub>): десятки наносекунд, высокая скорость переключения. |
| Внутренние диоды | Содержит интегрированный обратный диод (body diode) между стоком и истоком, что важно для коммутации индуктивных нагрузок. |
| Температурный диапазон | • Температура перехода (T<sub>j</sub>): от -55°C до +175°C. • Температура хранения (T<sub>stg</sub>): от -55°C до +175°C. |
| Требования к монтажу | Обязательная установка на радиатор с использованием теплопроводящей пасты и, при необходимости, изолирующей прокладки (слюда, керамика). Металлический фланец электрически соединен со стоком (D), что важно для изоляции. |
