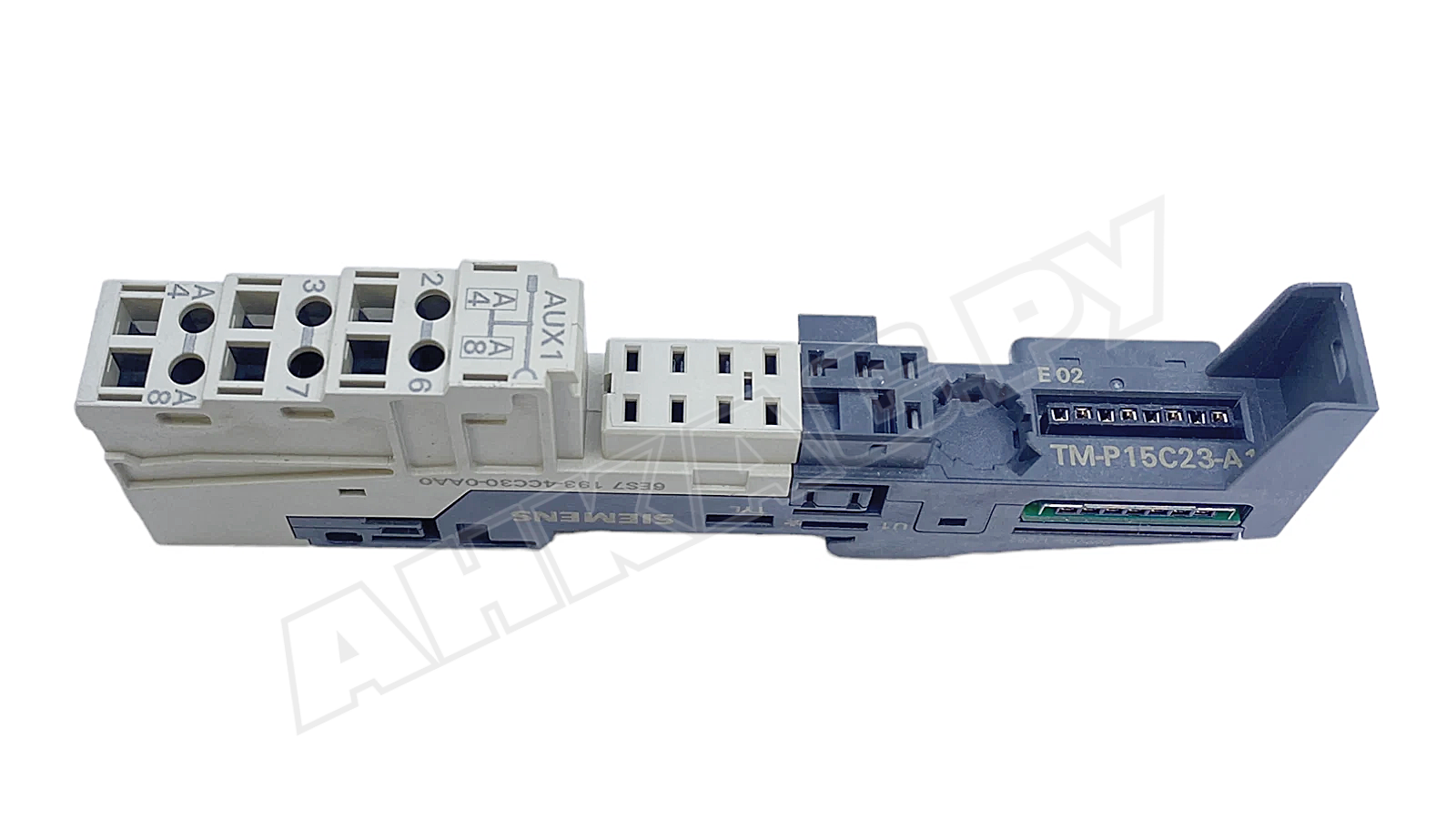

Терминальный модуль TM-P15C23-A1 — это специализированная монтажная и коммутационная платформа (базовая единица), предназначенная для установки и подключения модулей контроля питания в системах распределенного ввода-вывода. Он обеспечивает механическое крепление, электрическое соединение с системной шиной и организованный подвод силовых цепей к модулю мониторинга питания, выступая критически важным интерфейсом между силовыми сетями и системой автоматизации.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Базовая единица (Base Unit / Terminal Module) для модулей контроля/мониторинга питания. |
| Производитель и серия | WAGO, серия 857 (силовые и измерительные клеммы). *(TM-P15C23-A1 — типовое обозначение, производитель может быть иным, например, Weidmüller или Phoenix Contact).* |
| Артикул | TM-P15C23-A1 |
| Основное назначение | • Механическая установка и электрическое подключение модуля контроля/мониторинга параметров сети (напряжения, тока, частоты, мощности). • Организация безопасного и стандартизированного интерфейса для подключения силовых цепей (например, 3-фазного напряжения 400В) к измерительному модулю. • Интеграция функции мониторинга питания в общую систему распределенного ввода-вывода (например, WAGO-I/O-SYSTEM, Siemens ET 200SP и аналоги). |
| Конструктивные особенности | • Количество уровней/полюсов: 15 (обозначает общее число подключений или позиций, часто включает 3 фазы (L1, L2, L3), нейтраль (N), землю (PE), измерительные входы тока (через трансформаторы тока) и вспомогательные цепи). • Шаг контактов: 5.08 мм или 5.00 мм (стандарт для монтажа на DIN-рейку). • Тип соединения: Винтовые зажимы для надежного подключения силовых и измерительных проводников. • Материал корпуса: Полиамид (PA) или другой самозатухающий пластик, серый цвет. • Монтаж: На стандартную DIN-рейку 35 мм. • Интерфейс для модуля: Специальный разъем для установки сверху соответствующего измерительного модуля (например, WAGO 857-xxx). |
| Электрические параметры | • Номинальное напряжение: До 400 В AC (для силовых цепей) / 24-230 В AC/DC (для вспомогательных цепей). • Номинальный ток (силовые цепи): До 20-25 А (зависит от сечения провода). • Номинальный ток (измерительные цепи ТТ): До 5 А (для вторичных цепей трансформаторов тока). • Сечение подключаемого провода: — Силовые: 0.5 – 6.0 мм² (гибкий с наконечником) / 0.5 – 4.0 мм² (жесткий). — Измерительные/управления: 0.08 – 2.5 мм². • Степень защиты: IP20 (для монтажа в шкафу). |
| Ключевые особенности | • Безопасность: Четкое разделение силовых и измерительных/управляющих цепей, наличие клемм защитного заземления (PE). • Готовность к измерениям: Имеет встроенные или предусматривает установку шунтов или трансформаторов тока (ТТ) для измерения тока. • Универсальность: Предназначен для работы с конкретными типами измерительных модулей (необходимо уточнять совместимость). • Простота монтажа: Все необходимые соединения выведены на удобные винтовые клеммы с маркировкой. |
