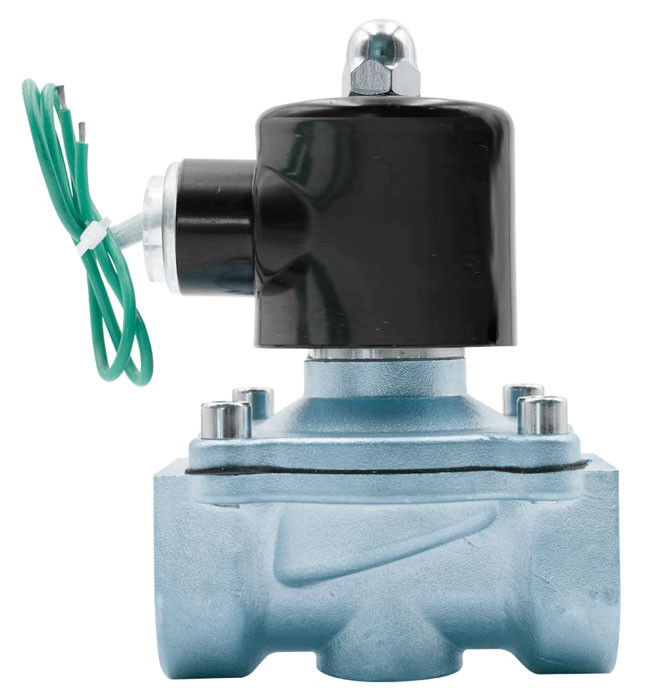

Соленоидный клапан СК FNPT 1/4″ AC220V с условным проходом Ду 5 мм. Предназначен для автоматического управления потоком воздуха, воды, инертных газов и других нейтральных сред в системах автоматизации, пневмооборудовании и технологических линиях с рабочим давлением до 30 бар.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электромагнитный (соленоидный) клапан прямого действия. |
| Серия / Обозначение | СК (Соленоидный Клапан). |
| Модель / Расшифровка | СК FNPT 1/4″ AC220V Ду5мм от 0 до 30bar • СК – Соленоидный клапан. • FNPT 1/4″ – Присоединительная резьба: внутренняя коническая трубная резьба NPT 1/4″. • AC220V – Напряжение питания катушки: 220 В переменного тока (50 Гц). • Ду5мм – Условный проход: 5 мм. • 0 до 30bar – Рабочее давление: от 0 до 3,0 МПа (30 бар). |
| Основное назначение | Дистанционное включение/отключение потока рабочих сред (сжатый воздух, вода, нейтральные газы, пар низкого давления) в автоматизированных системах управления, пневматических приводах, системах охлаждения, орошения и промывки. |
| Принцип действия | Прямого действия. При подаче напряжения на катушку соленоид создаёт магнитное поле, которое поднимает сердечник (плунжер), открывая проходное сечение. При снятии напряжения сердечник под действием возвратной пружины и давления среды опускается, перекрывая поток. Работает от нулевого давления. |
| Тип по положению в обесточенном состоянии | Нормально закрытый (NC) – в обесточенном состоянии клапан закрыт (стандартно для данной маркировки). |
| Условный проход (Ду) | 5 мм. |
| Присоединение | Внутренняя коническая трубная резьба NPT 1/4″ (FNPT). |
| Рабочие среды | • Сжатый воздух (очищенный, без масла). • Вода, пар низкого давления. • Инертные газы (азот, аргон). • Другие нейтральные жидкости и газы, совместимые с материалами клапана. |
| Давление рабочее | От 0 до 30 бар (3,0 МПа). |
| Максимальное давление | 30 бар (3,0 МПа). |
| Напряжение питания | ~220 В, 50 Гц (переменный ток). |
| Потребляемая мощность | Ориентировочно 8–12 Вт (требует уточнения по спецификации). |
| Класс защиты катушки (IP) | IP65 (стандартно для соленоидных клапанов с заливкой компаундом). |
| Температура среды | От -5°C до +80°C (стандартно для уплотнений EPDM/NBR). |
| Температура окружающей среды | От -10°C до +50°C. |
| Материалы | • Корпус: Латунь (хромированная или никелированная). • Сердечник (плунжер): Нержавеющая сталь. • Уплотнения: EPDM (этилен-пропиленовый каучук) для воды и воздуха, возможно NBR (для масел) или Viton (для агрессивных сред) по запросу. • Катушка: Эпоксидная заливка, влагозащищённое исполнение. |
| Время срабатывания | Ориентировочно 15–50 мс. |
| Примерный расход | При Δp = 6 бар и Ду 5 мм – ориентировочно 20–40 л/мин для воздуха; для воды – 2–5 л/мин (зависит от вязкости и перепада давления). |
