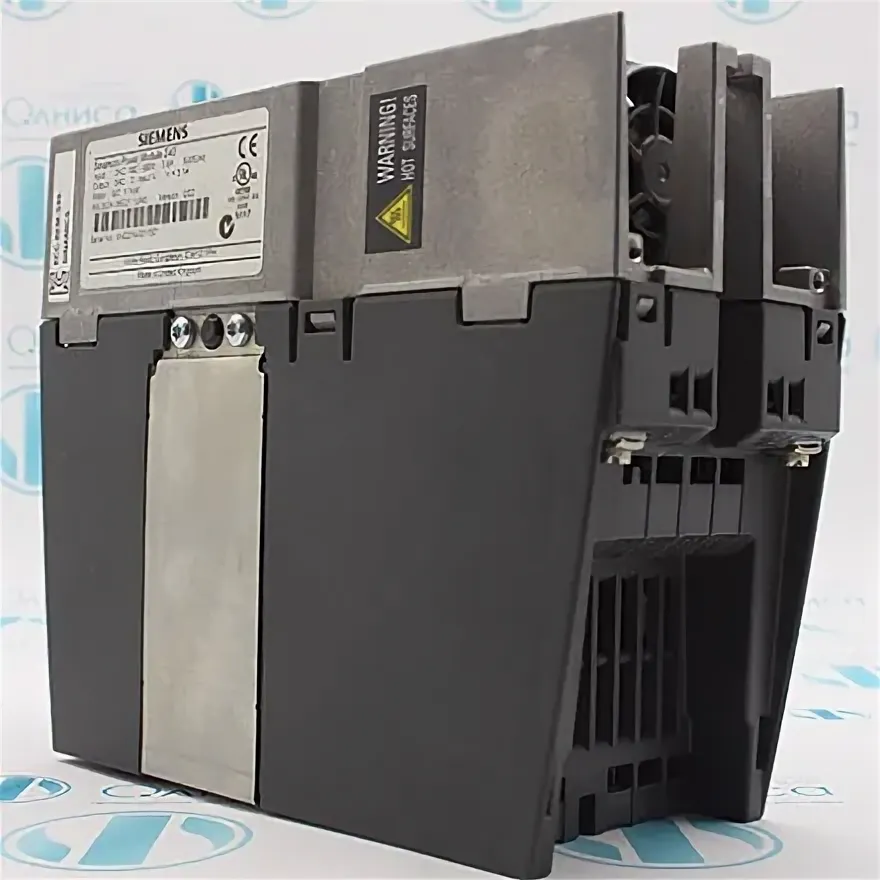

Силовой модуль 6SL3224-0BE21-1UA0 — это компактный блок активного выпрямления (Active Line Module, ALM) для системы привода SINAMICS S120 в формате Booksize. Он выполняет функцию регенеративного сетевого преобразователя, обеспечивая высококачественное и энергоэффективное питание двигательных модулей постоянного тока звена (DC Link) с возможностью возврата энергии в сеть. Модуль предназначен для создания высокодинамичных и точных приводных решений в составе многодвигательных систем.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Активный сетевой преобразователь (Active Line Module, ALM) для создания общего звена постоянного тока. |
| Система и производитель | SINAMICS S120 (Booksize), Siemens AG. |
| Артикул (MLFB) | 6SL3224-0BE21-1UA0 |
| Модель и тип | Активный блок выпрямления (ALM) формата Booksize, трехфазный, для сетей 380-480 В. |
| Назначение | Преобразование трехфазного сетевого переменного напряжения в регулируемое постоянное напряжение для звена постоянного тока (DC Link). Обеспечивает рекуперативное торможение с возвратом энергии в сеть. |
| Входные характеристики | • Сетевое напряжение: 3AC 380–480 В (±10%), 50/60 Гц. • Входная мощность: 12.6 кВт (номинальная). • Входной ток: 21 А (при 400 В). |
| Выходные характеристики (DC Link) | • Выходное напряжение DC Link: Номинально 600 В DC (регулируется). • Выходная мощность: 12 кВт (постоянная). • Выходной ток DC Link: 20 А (постоянный). |
| Коэффициент мощности (cos φ) | ≈1 (регулируемый, практически единичный, благодаря активной коррекции). |
| Рекуперация энергии | Да, 100%. Может возвращать энергию торможения в электрическую сеть. |
| Управление и связь | • Управление: Через блок управления Control Unit (CU) серии S120 (например, CU320-2). • Коммуникация: Встроенный интерфейс DRIVE-CLiQ для интеграции в систему S120 и настройки через TIA Portal/Startdrive. |
| Тип охлаждения | Принудительное воздушное охлаждение (встроенный вентилятор). |
| Степень защиты | IP20 (для монтажа внутри шкафов управления). |
| Габариты и формат | Формат Booksize (книжный), монтажная высота: 175 мм. Устанавливается вертикально на монтажную плату. |
