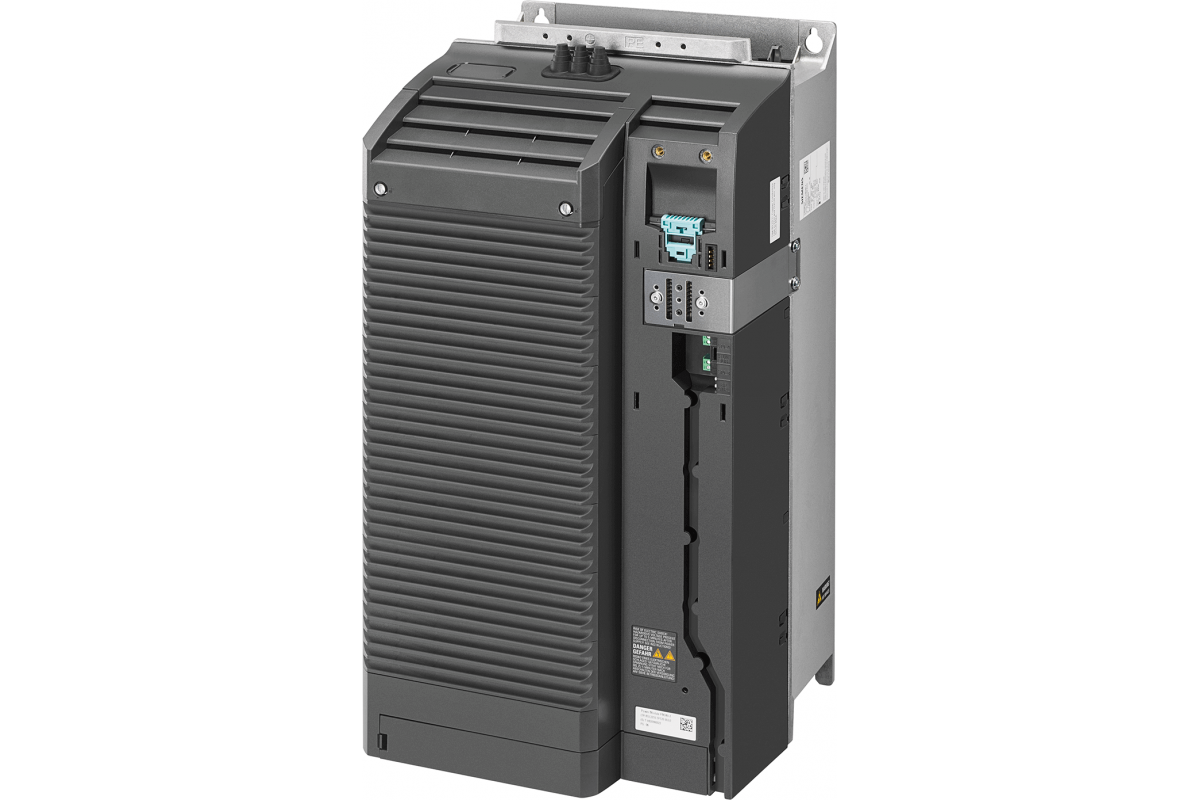

Силовой модуль Siemens 6SL3210-1PE31-5AL0 — это мощный силовой инвертор серии SINAMICS G120P мощностью 90 кВт, предназначенный для работы в составе частотно-регулируемого привода. Он обеспечивает преобразование постоянного напряжения промежуточного контура в трехфазное переменное напряжение для управления скоростью асинхронных двигателей. Модуль отличается высокой надежностью, эффективностью и оптимизирован для применений с длинными кабельными трассами, таких как насосы, вентиляторы и компрессоры.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Силовой модуль (Power Module — PM) для модульного частотного преобразователя. |
| Производитель и серия | Siemens AG, серия SINAMICS G120P (специализированная для насосов, вентиляторов, компрессоров). |
| Артикул (MLFB) | 6SL3210-1PE31-5AL0. Расшифровка: • 6SL3: SINAMICS низкого напряжения. • 210: Тип G120 (модульный). • 1PE31: Код мощности 90 кВт при 400В. • 5AL0: Исполнение силового модуля PM240P (P = для насосов/вентиляторов, фильтр класса A, с дросселем постоянного тока). |
| Мощность и ток | • Номинальная выходная мощность (P<sub>n</sub>): 90 кВт при 400 В, 3 AC. • Выходной ток (I<sub>вых.</sub>): 165 А (постоянный, при 400В). • Максимальный выходной ток: 224 А (кратковременно, перегрузочная способность 150% в течение 57 с). |
| Напряжение питания | 3-фазное: 380…480 В переменного тока (AC), -15%…+10%, 47…63 Гц. |
| Выходное напряжение | 3-фазное: 0…Напряжение сети (макс. 480В), ШИМ-синусоида. |
| Степень защиты (IP) | IP20 (для монтажа внутри шкафа управления). |
| Конструктивные особенности | • Встроенный дроссель постоянного тока: Уменьшает пульсации тока, повышает надежность и позволяет использовать длинные моторные кабели (до 300 м без выходных дросселей). • Встроенный фильтр ЭМС: Класса A (для промышленных сред). • Регенеративное торможение: Стандартная возможность. Для интенсивного торможения требуется внешний тормозной резистор (подключается к клеммам DC+/BR+). |
| Коммуникации и управление | ВАЖНО: Данный силовой модуль НЕ работает самостоятельно. Для управления требуется отдельный блок управления (Control Unit — CU), например, CU250S-2, который устанавливается сверху на PM и подключается через системный разъем. |
| Класс энергоэффективности | Высокий (IE2). |
