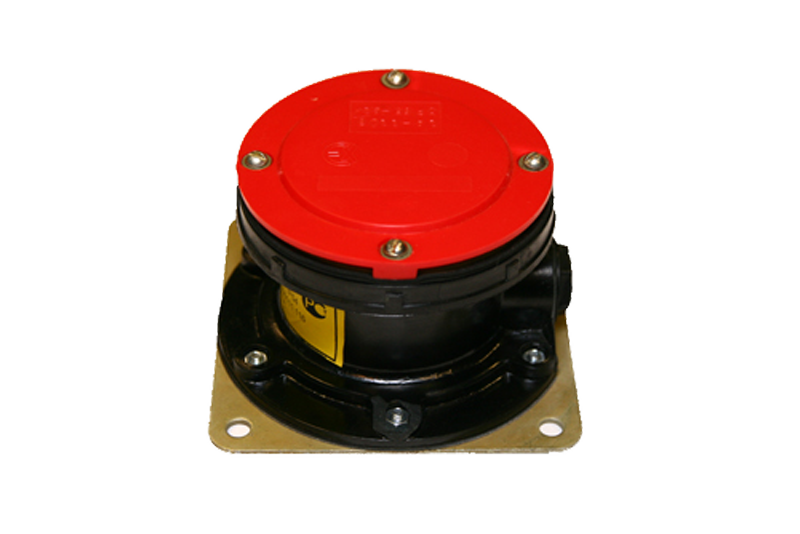

Сигнализатор уровня БСУ-1 — это надежный и простой в эксплуатации электромеханический поплавковый выключатель (уровнемер) для контроля предельного уровня жидкостей в резервуарах, емкостях и технологических аппаратах. Благодаря герметичному корпусу со степенью защиты IP54, он устойчив к брызгам воды и пыли, что позволяет использовать его как внутри помещений, так и на открытых площадках. Сигнализатор оснащен одним или несколькими магнитоуправляемыми контактами (герконами), которые срабатывают при изменении положения поплавка, замыкая или размыкая внешнюю цепь управления.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Поплавковый сигнализатор (выключатель) уровня, электромеханический. |
| Основное назначение | • Контроль предельного уровня (максимального или минимального) воды, масла, топлива, химических жидкостей (в зависимости от материала) в баках, резервуарах, котлах. • Сигнализация о достижении заданного уровня для автоматического включения/отключения насосов, клапанов, звуковой или световой индикации. • Защита от «сухого хода» насосов и от перелива емкостей. |
| Принцип действия | Поплавок, содержащий внутри постоянный магнит, перемещается вдоль направляющей трубки (штока) в зависимости от уровня жидкости. Внутри трубки установлен магнитоуправляемый контакт (геркон). При достижении поплавком заданного положения магнит воздействует на геркон, вызывая замыкание или размыкание электрической цепи. |
| Количество переключающих элементов | Обычно 1 или 2 геркона на один шток, что позволяет контролировать два разных уровня (мин./макс.) одним устройством. |
| Тип выходного сигнала | «Сухой контакт» (электромеханическое реле). Контакты геркона нормально-разомкнутые (НО) или переключающие. Коммутируемые параметры: До 250 В AC, 1 А; или 30 В DC, 0.5 А (типовые значения, зависят от модели). |
| Материал исполнения | • Корпус поплавка: Полипропилен (PP), полиамид (PA), нержавеющая сталь — в зависимости от модификации и агрессивности среды. • Шток (направляющая): Нержавеющая сталь или пластик. • Уплотнения: Резина, фторкаучук. |
| Температура среды | Обычно -10°C … +80°C (зависит от материала поплавка). |
| Давление среды | До 1 МПа (10 бар) для стандартных исполнений. |
| Длина погружной части (штока) | Изготавливается под заказ в соответствии с глубиной резервуара. Стандартные длины от 200 мм до нескольких метров. |
| Степень защиты (IP) | IP54. Защита от попадания пыли и брызг воды с любого направления. |
| Напряжение питания | Не требуется. Сигнализатор является пассивным устройством, замыкающим/размыкающим внешнюю цепь управления. |
| Монтажное присоединение | Резьбовое: G½», G1″, ½» NPT или Фланцевое (в зависимости от исполнения). |
