Рукав высокого давления (РВД) 4SP DN25 P320 — это четырёхслойный высокопрочный рукав с оплёткой из высокоуглеродистой стальной проволоки, номинальным диаметром DN25 и рабочим давлением 320 бар. Предназначен для надёжной и долговечной передачи гидравлических жидкостей, масел, топлива и воды в системах с высокими динамическими нагрузками и давлением.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Рукав высокого давления (РВД) с четырьмя слоями стальной оплётки. |
| Производитель / Стандарт | Изготовлен по международному стандарту SAE 100R12 / EN 856 4SP. |
| Модель / Обозначение | РВД 4SP DN25 P320 • 4SP – Конструкция: 4 слоя оплётки из высокоуглеродистой стальной проволоки. • DN25 – Номинальный внутренний диаметр (около 1 дюйма). • P320 – Номинальное рабочее давление (320 бар / 32 МПа). |
| Основное назначение | Передача гидравлических жидкостей, масел (минеральных, синтетических), топлива, воды (с добавками) и эмульсий в системах с высоким и сверхвысоким давлением. Применяется в условиях высоких динамических нагрузок, вибрации и импульсных давлений. |

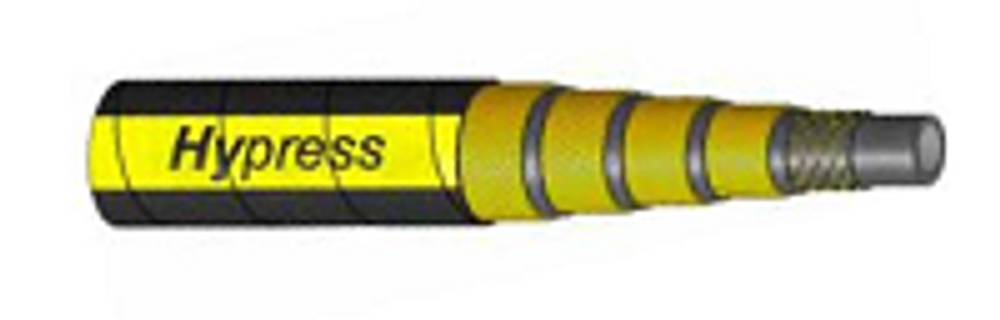

| Конструкция | • Внутренний слой: Маслостойкая синтетическая резина (NBR), гладкая для минимальных потерь давления. • Армирующий слой: Четыре слоя высокопрочной стальной проволоки (оплётка). Обеспечивает стойкость к высокому давлению и импульсным нагрузкам. • Наружный слой: Износо-, масло- и погодостойкая резина. Защищает армирование от механических повреждений, истирания, УФ-излучения и окружающей среды. |
| Номинальный диаметр (DN) | DN25 (Внутренний диаметр ~25 мм, соответствует 1 дюйму). |
| Номинальное рабочее давление (PN) | 320 бар (32 МПа, ~4640 psi). |
| Минимальный радиус изгиба | ~200-250 мм (зависит от производителя). Важно: Не допускать изгиба меньше минимального радиуса во избежание повреждения и снижения срока службы. |
| Температурный диапазон | Обычно от -40°C до +100°C (для стандартной резины на основе NBR). Пиковые кратковременные температуры могут быть выше. |
| Рабочие среды | Гидравлические масла (минеральные, синтетические), смазки, топливо (дизель, бензин), вода (в т.ч. с гликолем), водомасляные эмульсии. |
| Тип присоединения (концевой арматуры) | Напрессовываемые (обжимные) фитинги (DIN, ГОСТ, JIC, BSP и др.). Требуется профессиональный обжим на специальном станке. |
