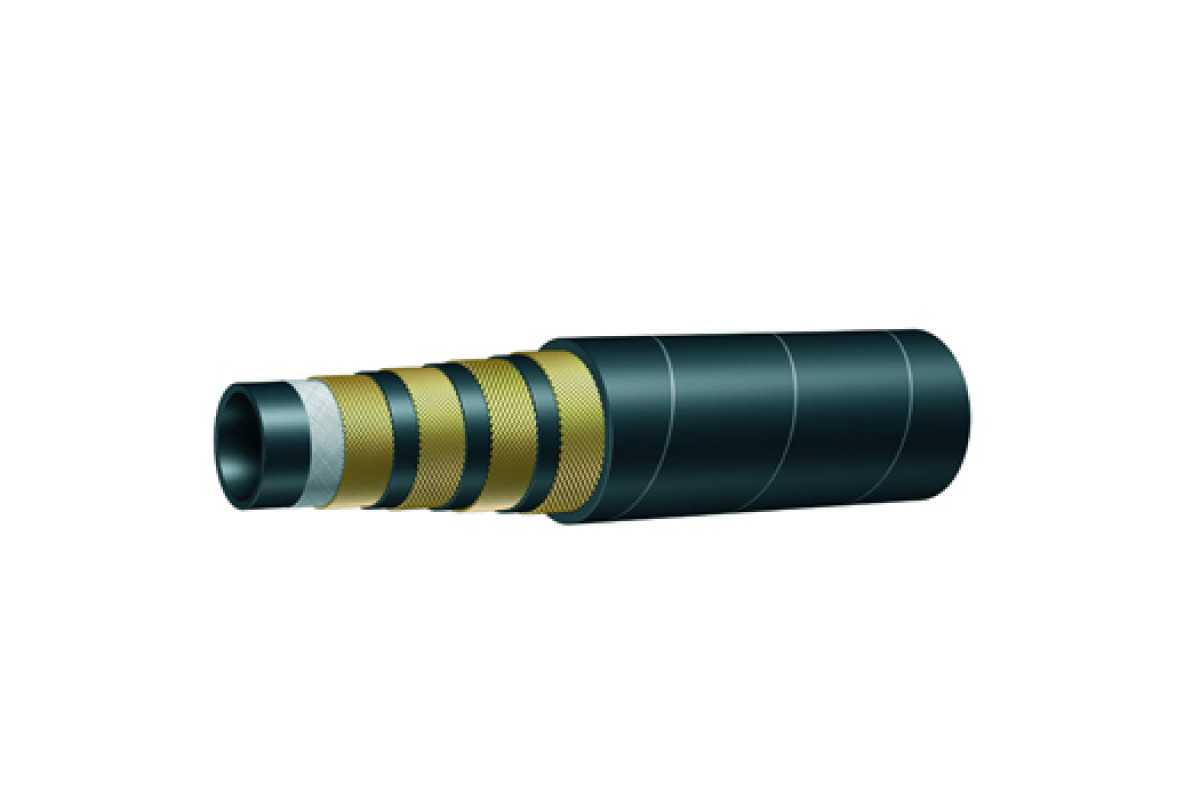

Рукав высокого давления HPH-C-4SH-25 1″ 4SH — это промышленный рукав сверхвысокого давления с четырёхслойной спиральной навивкой из стальной проволоки, номинальным диаметром DN25 (1″) и рабочим давлением 380 бар. Предназначен для работы в самых экстремальных условиях с высокими статическими и динамическими нагрузками, где требуется максимальная безопасность и долговечность.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Рукав высокого давления (РВД) с четырьмя слоями стальной спиральной навивки (Spiral). |
| Производитель / Стандарт | Изготовлен по международному стандарту SAE 100R13 / EN 856 4SH. |
| Модель / Обозначение | HPH-C-4SH-25 1″ 4SH Ду 25 Ру 380 NN • HPH-C – Серия или торговая марка производителя. • 4SH – Ключевой тип конструкции: 4 слоя спиральной навивки высокопрочной стальной проволоки. • 25 / 1″ / Ду 25 – Номинальный внутренний диаметр (DN25, ~1 дюйм). • Ру 380 – Условное (номинальное) рабочее давление 380 бар (38 МПа). • NN – Указание на стандартный внешний слой из нефтестойкой резины. |
| Основное назначение | Надёжная передача гидравлических жидкостей под сверхвысоким давлением в системах с экстремальными ударными и импульсными нагрузками. Используется там, где недопустимы даже минимальные изменения длины под давлением (удлинение) и требуется максимальная безопасность. |
| Конструкция (ключевое отличие) | • Внутренний слой: Специальная маслостойкая синтетическая резина (NBR), гладкая, с высокой стойкостью к истиранию. • Армирующий слой: Четыре слоя стальной проволоки, уложенной СПИРАЛЬЮ (в отличие от оплётки). Это обеспечивает высочайшую прочность, минимальное радиальное расширение и удлинение под давлением, а также выдающуюся стойкость к импульсным нагрузкам. • Наружный слой: Толстая, износо- и погодостойкая резина черного цвета (NN), защищающая от механических повреждений, масел, озона и ультрафиолета. |
| Номинальный диаметр (DN/Dу) | DN25 (Ду 25), соответствует 1 дюйму. |
| Номинальное рабочее давление (Ру/PN) | 380 бар (38 МПа, ~5510 psi). Относится к классу сверхвысокого давления. |
| Минимальный радиус изгиба | ~280-320 мм (зависит от производителя). Внимание: Для рукавов 4SH радиус изгиба обычно больше, чем у 4SP. Несоблюдение радиуса резко снижает срок службы. |
| Температурный диапазон | Обычно от -40°C до +100°C для стандартного исполнения. |
| Рабочие среды | Гидравлические масла на минеральной и синтетической основе (HL, HLP), биоразлагаемые жидкости, водно-гликолевые растворы (HFC), смазки. |
| Тип присоединения (концевой арматуры) | Напрессовываемые (обжимные) фитинги под спиральный рукав (стандарты DIN, ISO, BSP и др.). Требует профессионального обжима на специальном высокоточном оборудовании. |
