Краткое описание:

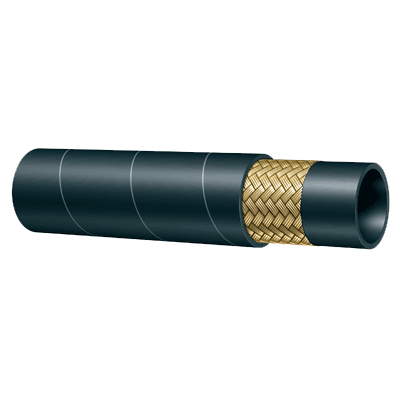

Готовый комплект рукава высокого давления (РВД) для гидравлических систем среднего давления. Соответствует стандарту 1SN (1 спираль, наружная оплетка). Оснащен обжимными концевыми соединениями (наконечниками) и готов к немедленному подключению в систему.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Готовый укомплектованный рукав высокого давления (сборка РВД) с концевой арматурой. |
| Модель / Обозначение | 1SN DN 08, TR-1SN08-BSC, L=5м |
| • 1SN | Стандарт SAE и конструкция: Одна стальная проволочная спираль высокого давления, наружная оплетка (SAE 100R1AT / EN 856 1SN). |
| • DN 08 | Внутренний диаметр рукава: 8 мм (DN 8, 5/16″). |
| • P=215 | Максимальное рабочее давление: 215 бар (21.5 МПа). |
| • TRK | Тип концевого соединения (фитинга): Обжимные наконечники (запрессованные). |
| • TR-1SN08-BSC | Код фитинга: TR – серия/тип резьбы (вероятно, метрическая или BSP), 1SN08 – под рукав 1SN DN8, BSC – тип соединения (скорее всего, BSPP 9/16-18 UNF (JIC 37°) или метрика). |
| • L=5м | Длина готовой сборки: 5 метров (расстояние между торцами фитингов). |
| Основное назначение | Подключение гидравлического оборудования (гидроцилиндров, гидромоторов, клапанов) в системах, работающих под высоким давлением. Передача гидравлической энергии. |
| Конструкция рукава (1SN) | • Внутренний слой: Маслостойкая синтетическая резина (NBR). • Армирование: Один слой высокопрочной стальной проволочной спирали. • Внешний слой: Масло- и износостойкая резина, часто с рифлением для защиты. |
| Рабочая среда | Гидравлические масла на минеральной и синтетической основе (HLP, HVLP), биоразлагаемые жидкости (HETG, HEPG), водно-масляные эмульсии. |
| Максимальное рабочее давление | 215 бар (21.5 МПа) — НЕ ПРЕВЫШАТЬ! |
| Минимальный радиус изгиба | ~130-150 мм (примерно 15-20 x внутренний диаметр). |
| Температура рабочей среды | От -40°C до +100°C (стандартный диапазон для NBR). |
| Концевая арматура (фитинги) | • Тип: Стальные обжимные (запрессованные) наконечники. • Резьба на концах: Скорее всего, BSPP (G) 9/16-18 UNF (JIC 37°) — требует уточнения! Возможны метрическая (М) или JIC. |
| Импульсная стойкость | Высокая, соответствует классу 1SN (до 1,000,000 импульсов при 133% от рабочего давления). |
