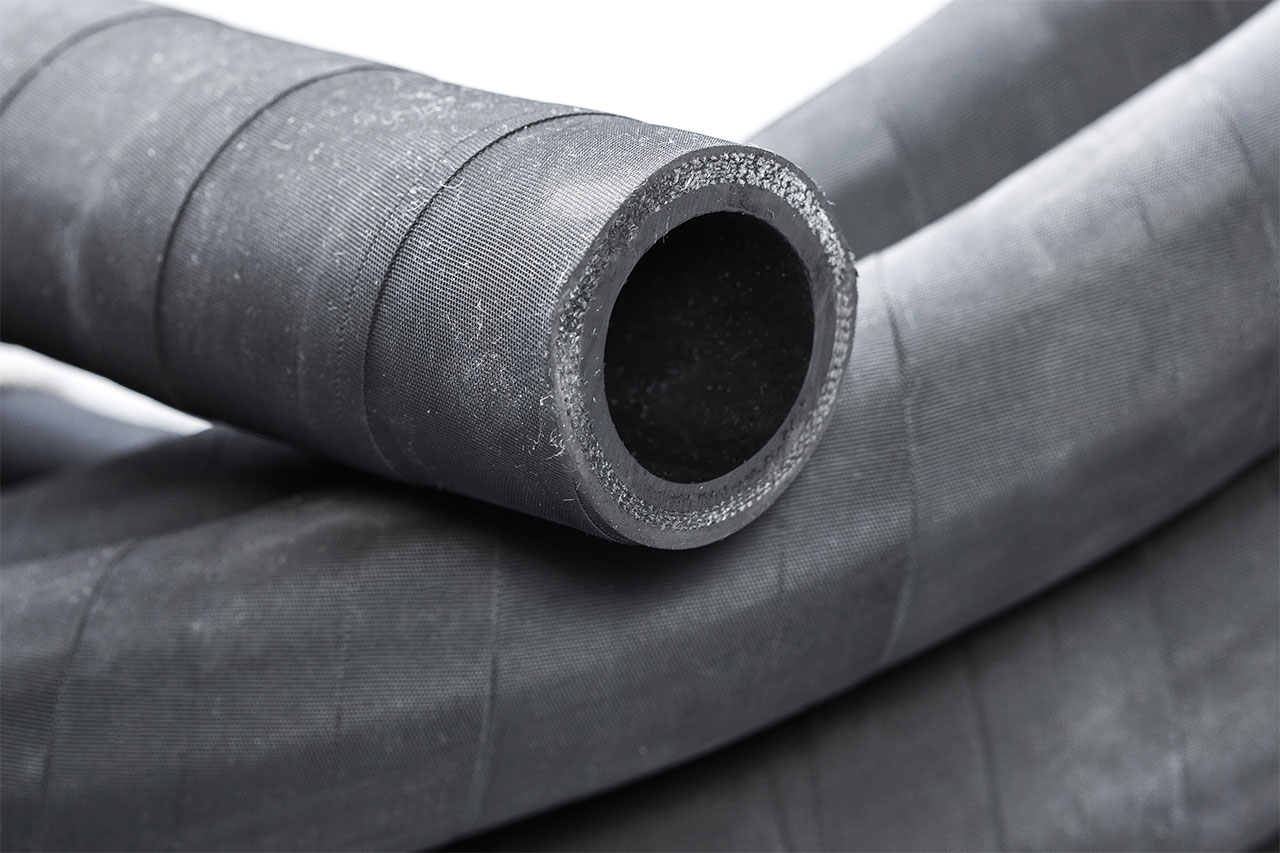

Рукав напорный В(II)-2,5-160-171-ХЛ — это гибкий резинотканевый шланг, предназначенный для перекачки слабых растворов кислот, щелочей и других химически активных жидкостей под давлением. Изготовлен в полном соответствии с ГОСТ 18698-79, что гарантирует стабильные характеристики и надежность. Исполнение «ХЛ» обеспечивает сохранение рабочих свойств при экстремально низких температурах. Рукав оснащен усиленным химически стойким внутренним слоем и предназначен для эксплуатации в химической промышленности и на производстве.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гибкий резинотканевый напорный рукав специального назначения (химически стойкий). |
| Нормативный документ | ГОСТ 18698-79 «Рукава резиновые напорные с текстильным каркасом. Технические условия». |
| Условное обозначение | В(II)-2,5-160-171-ХЛ • В – Группа рукава (В – для слабых растворов кислот и щелочей). • (II) – Подгруппа стойкости внутри группы В. • 2,5 – Рабочее (условное) давление, МПа (≈25 кгс/см², 25 бар). • 160 – Внутренний диаметр, мм (Ду160, ~6 дюймов). • 171 – Наружный диаметр, мм (с допуском). • ХЛ – Климатическое исполнение: Холодный климат (эксплуатация при температуре до -60°С). |
| Основное назначение | Перекачка химически активных сред: слабых растворов кислот (серной, соляной, азотной концентрацией до 20%), щелочей (до 20%), солей, а также воды и других неагрессивных жидкостей в условиях холодного климата. |
| Конструкция (слои) | Усиленная, специальная: 1. Внутренний слой (трубка): Резиновая смесь на основе бутилкаучука (IIR) или специальной химически стойкой резины, стойкой к указанным средам. 2. Армирующий каркас: Несколько слоев высокопрочной текстильной оплетки (корд). 3. Наружный слой (оболочка): Морозостойкая, атмосферостойкая резина черного цвета. |
| Внутренний диаметр (Dвн) | 160 мм (Ду160). |
| Наружный диаметр (Dнар) | 171 мм (номинальный, допуск ±2-3 мм). |
| Рабочее давление | 2,5 МПа (25 кгс/см², 25 бар, ≈25 атмосфер). |
| Пробное давление | 3,75 МПа (37,5 бар). |
| Разрушающее давление | Не менее 5,0 МПа (50 бар). |
| Температурный диапазон | От -60°C до +40°C (для исполнения ХЛ и транспортируемых химических сред). |
| Рабочие среды (для группы В) | • Водные растворы кислот (серная, соляная, азотная) концентрацией до 20%. • Водные растворы щелочей (каустическая сода, поташ) концентрацией до 20%. • Растворы солей. • Вода техническая. |
| Минимальный радиус изгиба | Не менее 800 мм (≈5 диаметров). |
| Длина поставки | Обычно до 8-10 погонных метров в бухте (для больших диаметров). |
| Масса 1 п.м. | Около 10 – 14 кг/м. |
