Краткое описание:

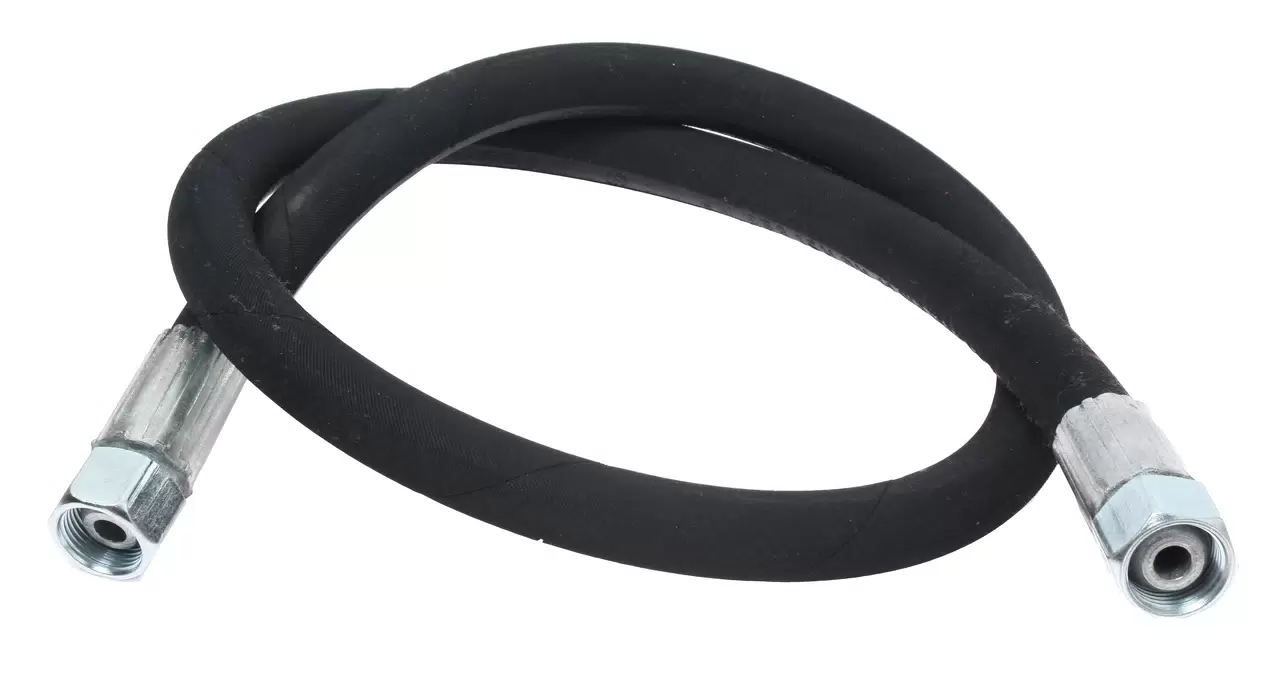

Сборка рукава высокого давления (РВД) с четырёхспиральным армированием для работы под экстремальным давлением. Оснащена высокопрочными коническими фитингами с метрической резьбой. Предназначена для критически важных гидравлических контуров в тяжёлой промышленности, испытательном оборудовании и спецтехнике.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Готовая сборка рукава высокого давления (РВД). |
| Модель / Обозначение | DN12-4SP(415)1000/DKOS-M24x1,5 |
| • DN12 | Условный внутренний диаметр: 12 мм (1/2″). |
| • 4SP (4SH) | Конструкция армирования: 4 слоя (4 спирали) стальной проволоки (стандарт EN 856 / SAE 100R12). Наивысший класс стойкости к давлению и импульсным нагрузкам. |
| • (415)1000 | Параметры давления: 415 — Максимальное рабочее давление (Working Pressure): 415 бар (41.5 МПа). 1000 — Минимальное разрушающее давление (Burst Pressure): 1000 бар (100 МПа). |
| • DKOS-M24x1,5 | Тип концевых фитингов: DKOS — тип конического (конусного) резьбового соединения (аналог DIN 2353). M24x1,5 — метрическая резьба диаметром 24 мм с мелким шагом 1,5 мм. |
| Основное назначение | Подключение гидравлического оборудования, работающего под сверхвысоким давлением: силовых цилиндров, насосов, гидромоторов в условиях ударных нагрузок и сильных вибраций. |
| Рабочая среда | Гидравлические масла (HLP, HVLP), биоразлагаемые жидкости (HETG), водно-масляные эмульсии, специальные гидравлические жидкости. |
| Максимальное рабочее давление (Pном) | 415 бар (41.5 МПа). Превышение недопустимо! |
| Минимальный радиус изгиба (Rmin) | ~120–150 мм (зависит от производителя, обычно ~10-12 x DN). |
| Температура рабочей среды | От -40°C до +100°C (для стандартного внутреннего слоя из NBR). |
| Конструкция рукава (4SP) | • Внутренний слой: Маслостойкая резина (NBR). • Армирование: 4 чередующихся слоя высокопрочной стальной проволоки. • Внешний слой: Износостойкая резина, устойчивая к истиранию, маслу, озону и погодным условиям. |
| Концевая арматура (фитинги) | • Тип: Стальные конические (конусные) фитинги стандарта DIN 2353 с метрической резьбой M24x1,5. • Особенность: Соединение типа DKOS подразумевает уплотнение по конической поверхности (металл-по-металлу) или с уплотнительным кольцом, что обеспечивает высокую герметичность при высоком давлении. • Количество: 2 шт. на концах сборки. |
| Длина сборки (L) | В маркировке не указана. Стандартные длины — от 0.3 м до 15 м. Является обязательным параметром для заказа. |
| Вес погонного метра | Ориентировочно 1,5 – 2,5 кг/м. |
