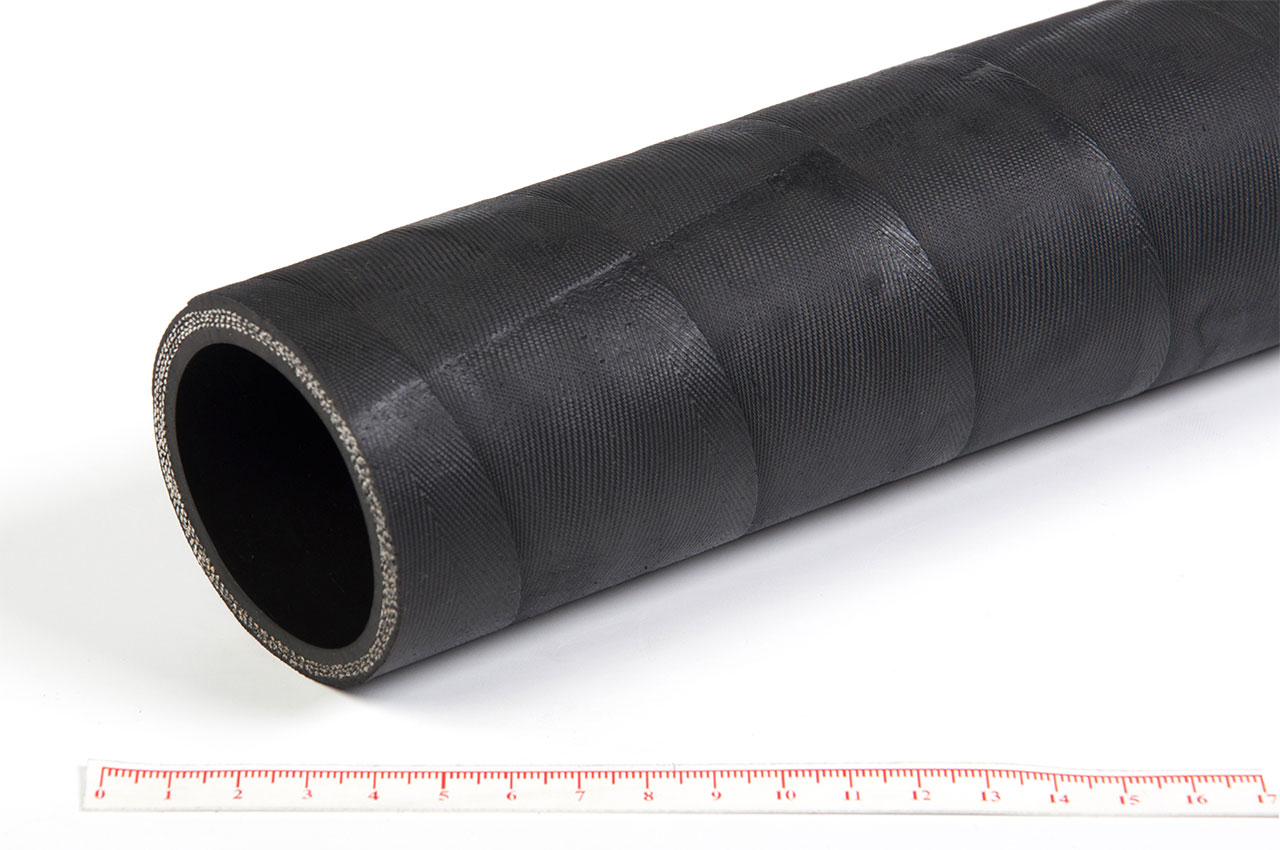

Рукав (гибкая вставка, компенсатор) РАЗМЕР 140мм на 3000 мм — предназначен для компенсации вибраций, температурных расширений и монтажных смещений в трубопроводных системах большого диаметра. Обеспечивает долговечность и надёжность магистралей в условиях динамических нагрузок.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гибкий резинотканевый рукав (компенсатор, вибровставка). |
| Производитель / Стандарт | Изготовлен по ТУ или ГОСТ 31447-2012 (Рукава резинотканевые напорные). |
| Модель / Обозначение | Рукав 140×3000 мм • 140 мм – Внутренний диаметр (Ду). • 3000 мм – Длина (рабочая или габаритная). |
| Основное назначение | Компенсация вибраций, температурных деформаций, несоосности и сдвигов в трубопроводах для защиты оборудования (насосов, теплообменников) и предотвращения разрушения жёстких соединений. |
| Конструкция | Многослойная: 1. Внутренний герметизирующий слой: Морозостойкая маслобензостойкая резина. 2. Армирующий каркас: Высокопрочная синтетическая ткань (полиэстер, нейлон) в несколько слоёв. 3. Наружный защитный слой: Атмосферостойкая, абразивостойкая резина. |
| Внутренний диаметр (Ду) | 140 мм. |
| Длина (L) | 3000 мм (может указываться общая длина или расстояние между фланцами). |
| Рабочее давление | До 1,0 МПа (10 бар) – стандартное значение. Возможно исполнение на другое давление (уточнять). |
| Пробное давление | 1,5 МПа (15 бар). |
| Рабочая температура | От -40°C до +100°C (для стандартной резины). |
| Рабочие среды | • Вода (питьевая, техническая). • Воздух сжатый. • Пар насыщенный (низкого давления). • Агрессивные жидкости и газы (при специальном исполнении внутреннего слоя). |
| Компенсирующие способности | • Осевое сжатие/растяжение: ±30–50 мм. • Поперечное смещение: ±15–25 мм. • Угловой поворот: до 15°. Точные значения зависят от конструкции. |
| Присоединение | Фланцевое. Рукав поставляется с привулканизированными металлическими фланцами (обычно стальными) под соответствующий диаметр 140 мм (например, фланец Ду150 по ГОСТ 33259). |
| Материалы | • Резина внутреннего слоя: МБР (маслобензостойкая), EPDM, NBR (в зависимости от среды). • Ткань армирующая: Полиэстер / нейлон. • Резина наружного слоя: Атмосферостойкая (CR, EPDM). • Фланцы: Сталь Ст3 с антикоррозионным покрытием (оцинковка, грунтовка). |
