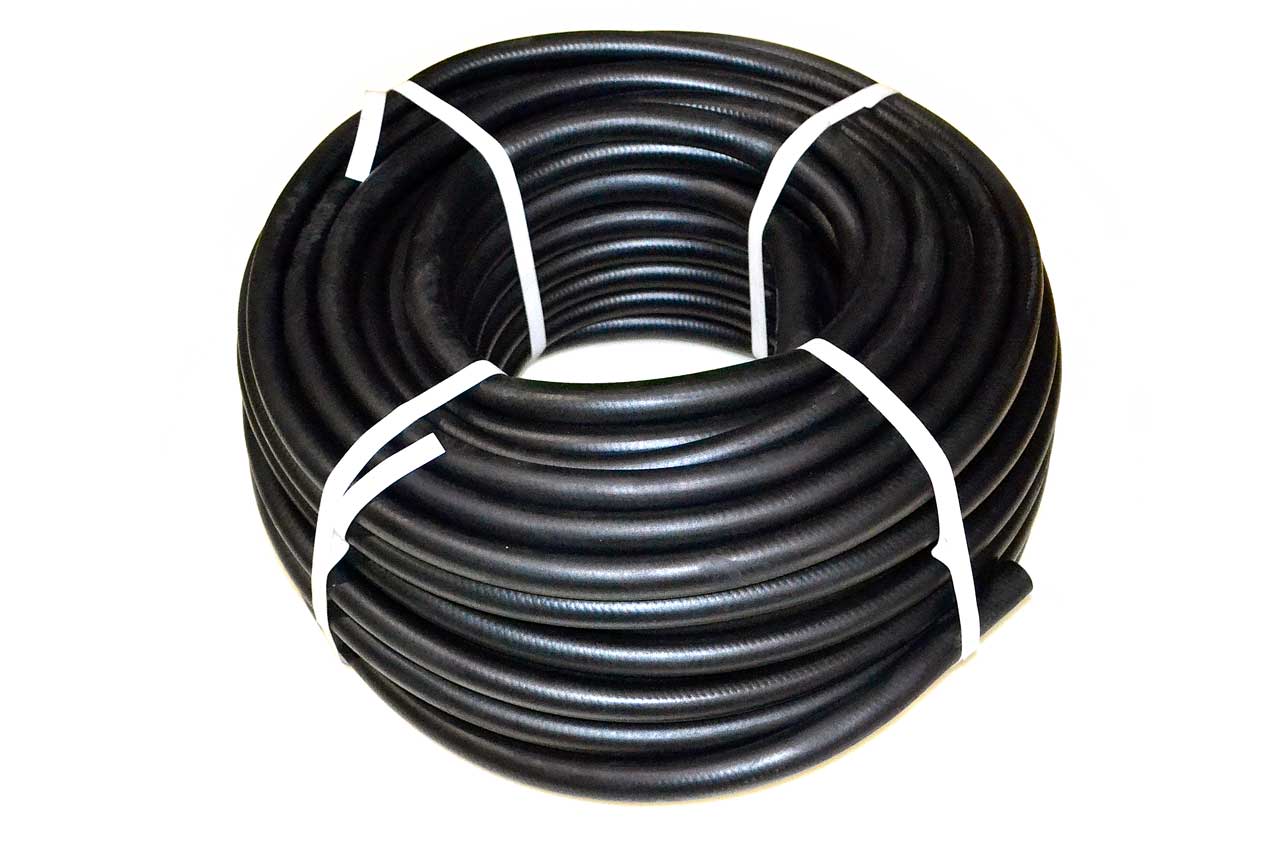

Рукав пневматический Г Ф 18 мм — это гибкий, многослойный шланг, предназначенный для подачи сжатого воздуха, топлива и газов в стационарных и мобильных пневмосистемах. Изготовлен по ТУ 22.19.30.131-108-05800952-2020, соответствует требованиям для промышленного применения. Рабочее давление до 10 атм (1.0 МПа). Идеальное решение для подключения пневмоинструмента, оборудования, магистралей подачи воздуха на производстве и в автосервисах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гибкий армированный пневматический рукав (шланг). |
| Наименование / Маркировка | Рукав пневматический Г Ф 18 мм (10 атм). • Г Ф – тип: «Г» – гибкий, «Ф» – с тканевым каркасом (армированный). • 18 мм – внутренний диаметр (Ду). |
| Технические условия (ТУ) | ТУ 22.19.30.131-108-05800952-2020 – документ, определяющий материалы, конструкцию и параметры. |
| Основное назначение | Передача сжатого воздуха, неагрессивных газов, дизельного топлива и других жидких нефтепродуктов в пневмосистемах промышленного оборудования, строительного инструмента, транспортных средств. |
| Конструкция (слои) | 4-слойная: 1. Внутренний слой: Маслобензостойкая синтетическая резина (NBR). 2. Армирование: Текстильный корд (высокопрочные синтетические нити) для прочности. 3. Промежуточный слой: Резиновая прослойка. 4. Наружный слой: Износостойкая резина или синтетический материал (обычно темного цвета), устойчивый к истиранию, маслам, озону и атмосферным воздействиям. |
| Внутренний диаметр (Ду) | 18 мм (номинальный). |
| Наружный диаметр | Приблизительно 24–26 мм (зависит от производителя и ТУ). |
| Рабочее давление | 1.0 МПа (10 атмосфер, 10 bar) – номинальное/максимальное рабочее. |
| Пробное давление | 1.5 МПа (15 атм) – применяется при испытаниях. |
| Разрушающее давление | Не менее 3.0 МПа (30 атм). |
| Температурный диапазон | От -30°C до +70°C (для транспортировки сжатого воздуха). Кратковременно до +90°С. |
| Рабочие среды | • Сжатый воздух (основное назначение). • Дизельное топливо, бензин, моторные масла. • Инертные газы (азот, аргон). • Вода (непитьевая) под давлением. |
| Минимальный радиус изгиба | Не менее 100 мм (при работе под давлением). |
| Масса 1 погонного метра | Приблизительно 0.35 – 0.45 кг/м (зависит от материалов). |
| Стандартная длина бухты | 50 метров (или в нарезке по требованию заказчика). |
| Цвет | Наружный слой — традиционно черный, возможны цветные полосы для идентификации. |
| Армирование | Высокопрочный текстильный корд (полиэстер, нейлон) с плотной оплеткой. |
