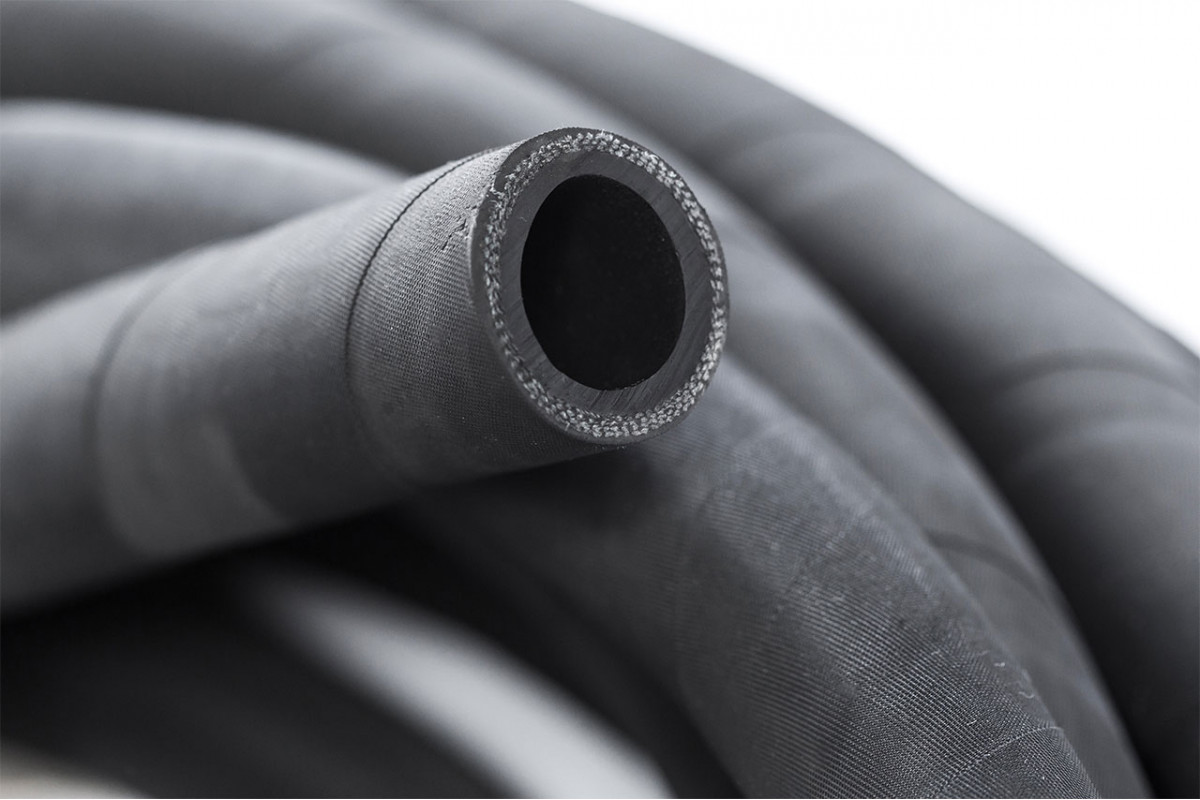

Рукав напорный Г(IV) 6,3-40х53 — это универсальный гибкий шланг с многослойным текстильным армированием, предназначенный для перекачки широкого спектра жидких и газообразных сред под высоким давлением. Изготовлен в соответствии с ГОСТ 18698-79, что гарантирует надежность и стабильность характеристик. Применяется в гидравлических, пневматических, топливных и водяных системах промышленного оборудования, сельхозтехники и спецтранспорта.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гибкий резинотканевый напорный рукав общего назначения. |
| Нормативный документ | ГОСТ 18698-79 «Рукава резиновые напорные с текстильным каркасом. Технические условия». |
| Условное обозначение | Г(IV) 6,3-40х53 • Г – Рукав для гидравлических, топливных, масляных, водяных и пневматических систем. • (IV) – Группа стойкости рукава (IV группа – общего назначения). • 6,3 – Рабочее давление, МПа (≈63 кгс/см², 63 атм). • 40 – Внутренний диаметр, мм (Ду40). • 53 – Наружный диаметр, мм (с допуском). |
| Основное назначение | Для стационарной и подвижной гидравлики, топливных магистралей, систем подачи сжатого воздуха и воды под высоким давлением. |
| Конструкция (слои) | 3-слойная, усиленная: 1. Внутренний слой (Tube): Гладкая, маслобензостойкая резина. 2. Армирующий каркас (Carcass): Многослойная прочная текстильная оплетка (корд). 3. Наружная оболочка (Cover): Износостойкая, атмосферостойкая резина черного цвета. |
| Внутренний диаметр (Dвн) | 40 мм (Ду40, соответствует ~1 ½»). |
| Наружный диаметр (Dнар) | 53 мм (номинальный, допуск ±1.5 мм). |
| Рабочее давление | 6,3 МПа (63 кгс/см², ≈63 атмосферы). |
| Пробное давление | 9,5 МПа (95 атм). |
| Разрушающее давление | Не менее 12,6 МПа (126 атм). |
| Температурный диапазон | От -40°C до +50°C (для стандартного исполнения, без индекса «ХЛ»). Для климатического исполнения «ХЛ» диапазон шире: от -60°C. |
| Рабочие среды | • Вода (техническая, питьевая). • Воздух сжатый, инертные газы. • Жидкое топливо (бензин, дизтопливо, керосин). • Минеральные и индустриальные масла. • Растворы солей, слабые кислоты и щелочи (при условии совместимости). |
| Минимальный радиус изгиба | Не менее 200 мм (5 диаметров). |
| Стандартная длина | До 18 погонных метров в бухте (по ГОСТ). |
| Масса 1 п.м. | Около 2,0 – 2,4 кг. |
