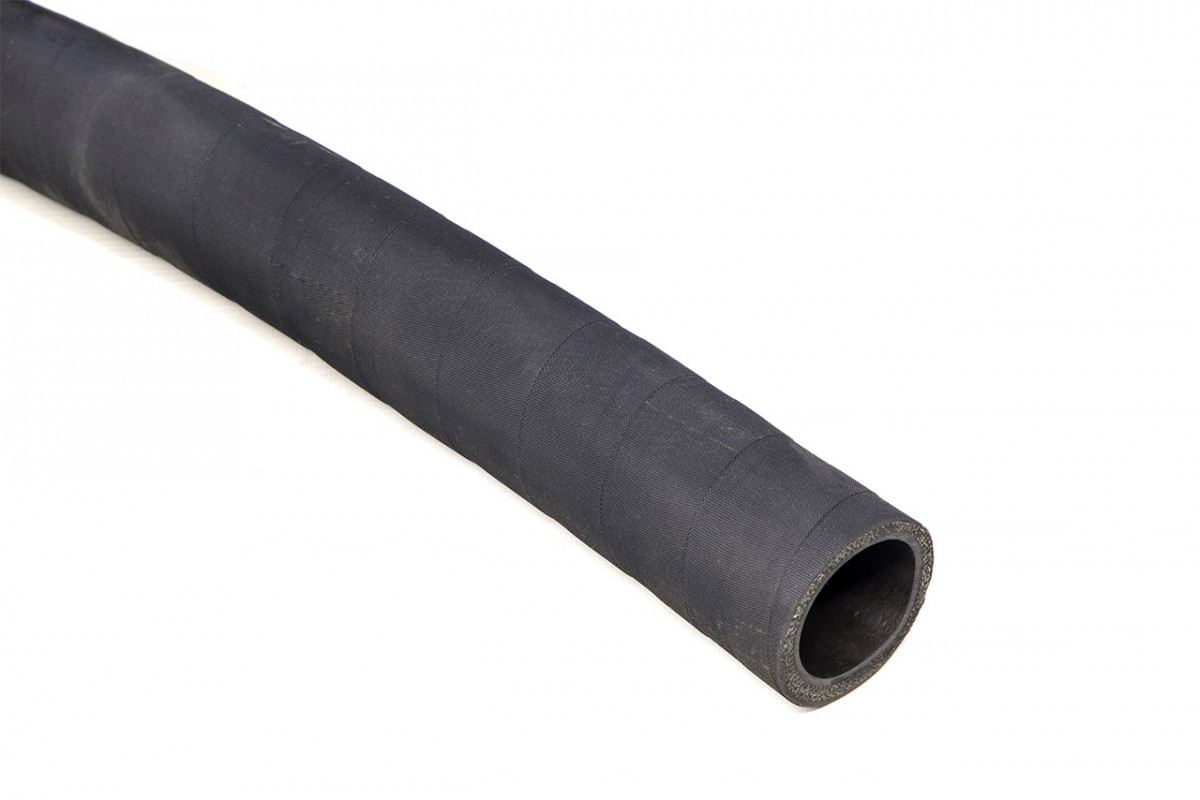

Рукав Г(IV) 6,3-40х53 ХЛ — это высококачественный гибкий армированный напорный рукав, изготовленный в строгом соответствии с межгосударственным стандартом ГОСТ 18698-79. Предназначен для перекачки холодных (до +50°C) жидких и газообразных сред под давлением. Отличается повышенной стойкостью к истиранию, озону и старению благодаря многослойной конструкции с текстильным каркасом и морозостойкому исполнению «ХЛ». Идеален для стационарных и мобильных систем в промышленности и сельском хозяйстве.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гибкий резинотканевый напорный рукав (шланг). |
| Нормативный документ | ГОСТ 18698-79 «Рукава резиновые напорные с текстильным каркасом. Технические условия». |
| Условное обозначение | Г(IV) 6,3-40х53 ХЛ • Г – Назначение: Для напорных гидравлических систем (гидротормозные системы, топливные, масляные). • (IV) – Группа стойкости рукава по ГОСТ (IV группа – общее назначение). • 6,3 – Рабочее (условное) давление, МПа (≈ 63 кгс/см²). • 40 – Внутренний диаметр, мм. • 53 – Наружный диаметр, мм. • ХЛ – Климатическое исполнение: Холодный климат (работа при температуре до -60°С). |
| Основное назначение | Для стационарной и подвижной гидравлики: перекачка воды, топлива, масел, сжатого воздуха, нейтральных газов и других жидких/газообразных сред, совместимых с резиной. |
| Конструкция (слои) | 1. Внутренний слой (трубка): Маслобензостойкая резина. 2. Армирующий каркас: Несколько слоев прочной текстильной оплетки (корд). 3. Наружный слой (оболочка): Морозостойкая, износостойкая резина, стойкая к атмосферным воздействиям. |
| Внутренний диаметр (Dвн) | 40 мм (Ду40). |
| Наружный диаметр (Dнар) | 53 мм (допуск ±1.5 мм). |
| Рабочее давление | 6,3 МПа (63 кгс/см², ≈ 63 атм). |
| Пробное давление | 9,5 МПа (95 атм). |
| Разрушающее давление | Не менее 12,6 МПа (126 атм). |
| Температурный диапазон | От -60°C до +50°C (для исполнения ХЛ). Для транспортировки горячих сред требуется специальное исполнение. |
| Рабочие среды | • Вода техническая и питьевая. • Воздух сжатый, инертные газы. • Жидкое топливо (бензин, дизтопливо, керосин). • Минеральные масла (индустриальные, моторные, гидравлические). • Растворы солей и слабых кислот (при условии совместимости). |
| Минимальный радиус изгиба | Не менее 200 мм (5 диаметров). |
| Устойчивость к вакууму | 0,08 МПа (0,8 атм). |
| Стандартная длина | До 18 погонных метров в бухте (по ГОСТ). |
| Масса 1 п.м. | Около 2,0 – 2,5 кг. |
