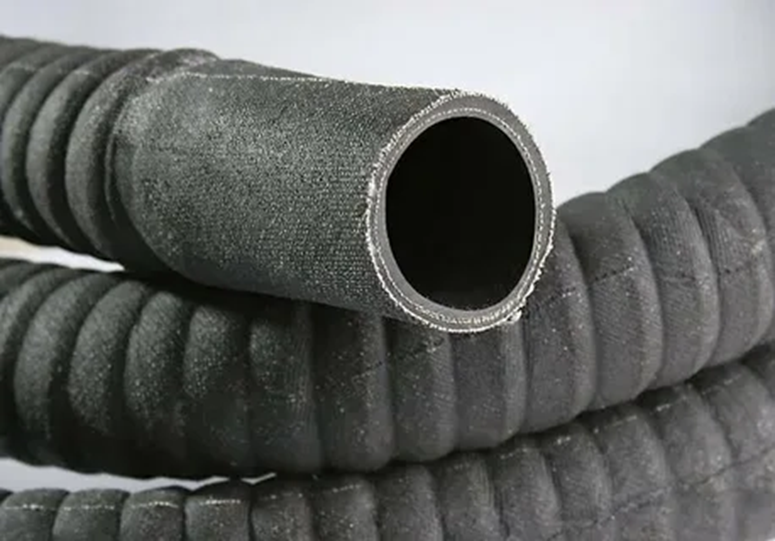

Рукав Б-1-75 — это гибкий резинотканевый напорный рукав для ацетилена, изготовленный в соответствии с ГОСТ 5398-76. Предназначен для безопасной подачи ацетилена под давлением от газогенератора или баллона к потребителю (сварочному посту, резаку) при проведении газопламенных работ. Специальная конструкция и материалы обеспечивают стойкость к воздействию ацетилена и ацетона, предотвращают статическое электричество и соответствуют строгим требованиям безопасности для работы с горючими газами.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гибкий резинотканевый напорный рукав для горючих газов (специального назначения). |
| Нормативный документ | ГОСТ 5398-76 «Рукава резиновые напорные для горючих газов. Технические условия». |
| Условное обозначение | Б-1-75 • Б – Тип рукава: для ацетилена (растворенного). • 1 – Группа рукава (конструктивное исполнение). • 75 – Рабочее (условное) давление, МПа x 10 (т.е. 0.75 МПа или 7.5 кгс/см²). |
| Основное назначение | Безопасная транспортировка растворенного ацетилена под давлением от источника (баллона, генератора) к сварочным и резательным горелкам при газопламенной обработке металлов. |
| Конструкция (слои) | Специальная, многослойная: 1. Внутренний слой (трубка): Резина на основе натурального или синтетического каучука, специально подобранная для стойкости к ацетилену и ацетону (растворителю в баллоне). 2. Армирующий каркас: Текстильная оплетка (корд) из хлопчатобумажной или синтетической нити. 3. Наружный слой (оболочка): Резина, окрашенная в красный цвет (стандартный цвет для ацетиленовых рукавов согласно правилам безопасности). |
| Внутренний диаметр | Стандартные диаметры по ГОСТ: 6.3 мм и 9.0 мм (для Б-1). Точный диаметр указывается в сопроводительной документации. |
| Рабочее давление | 0.75 МПа (7.5 кгс/см², ≈7.5 атмосфер). |
| Пробное давление | 1.13 МПа (11.3 атм). |
| Рабочая среда | Растворенный ацетилен (C₂H₂), находящийся в баллоне с пористой массой, пропитанной ацетоном. |
| Температура транспортируемой среды | До +40°C. |
| Температура окружающей среды | От -30°C до +40°C. |
| Цвет | Наружная оболочка — красный (обязательное требование для идентификации ацетиленовых рукавов и отличия от кислородных (синих) и пропановых (желтых)). |
| Минимальный радиус изгиба | Не менее 80 мм (для диаметра 6.3 мм). |
| Стандартная длина | Обычно 30 метров в бухте. |
| Требования безопасности | • Антистатичность: Рукав должен иметь антистатическое исполнение — не накапливать статическое электричество во избежание искрообразования. • Маркировка: Обязательна несмываемая маркировка с указанием типа (Б), рабочего давления, диаметра, ГОСТ, года и квартала изготовления, знака ОТК. • Цвет: Только красный для ацетилена. |
