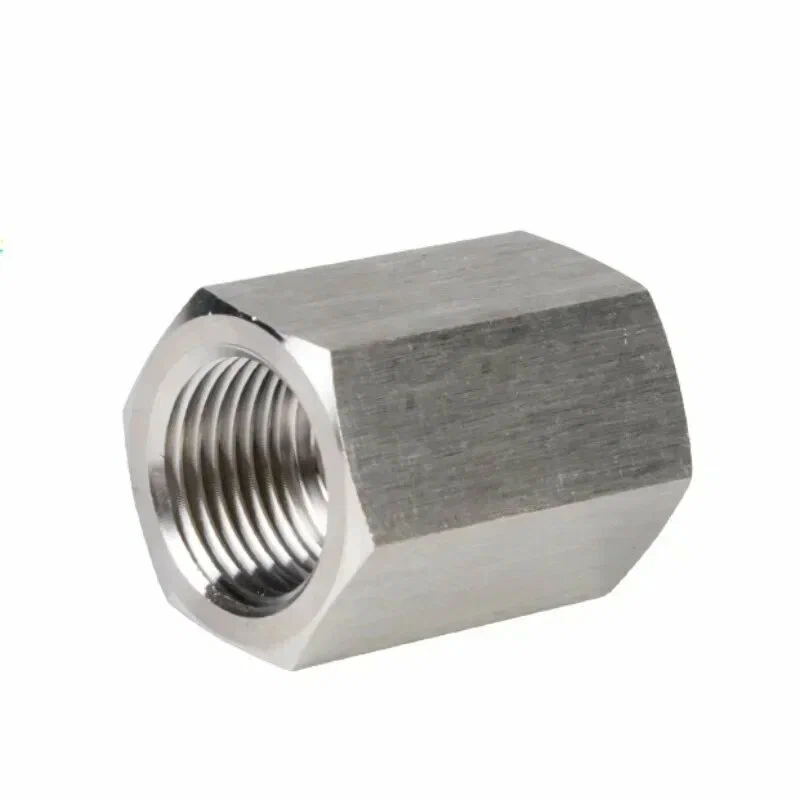

Шестигранная муфта HSME — это высококачественный резьбовой фитинг из нержавеющей стали AISI 316 с внутренней резьбой NPT 1″ с обеих сторон. Предназначен для надёжного соединения двух участков трубопровода с внешней резьбой, герметизации стыков в системах, работающих с агрессивными средами, высоким давлением и в условиях повышенных гигиенических требований.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Шестигранная муфта (coupling), соединительная резьбовая |
| Производитель / Серия | HSME (производитель трубопроводной арматуры и фитингов) |
| Модель / Обозначение | Шестигранная муфта HSME • Материал: Нержавеющая сталь AISI 316 (1.4401) • Тип резьбы: NPT (National Pipe Taper) • Размер: 1″ • Конфигурация резьбы: Внутренняя с обеих сторон (F-F) |
| Основное назначение | Прямое соединение двух труб, штуцеров или клапанов с наружной конической резьбой NPT 1″ в единую трубопроводную систему. Обеспечение герметичного и прочного стыка. |
| Принцип действия | Механическое соединение: фитинг навинчивается на наружные резьбы соединяемых элементов. Коническая форма резьбы NPT обеспечивает герметизацию при затяжке за счёт деформации резьбовых витков (металл-по-металлу) или с применением герметика. |
| Тип резьбы | NPT (National Pipe Tapered) — американская стандартная коническая трубная резьба (угол конуса 1°47′ или 1:16). |
| Размер резьбы | 1″ NPT • Номинальный диаметр: 1 дюйм • Шаг резьбы: 11.5 нитей на дюйм (TPI) • Наружный диаметр резьбы (примерный): ~33.0 мм |
| Конфигурация | Внутренняя-Внутренняя (Female x Female, FxF) — резьба нарезана внутри фитинга с обеих сторон. |
| Форма корпуса | Шестигранная — позволяет использовать стандартный гаечный ключ для монтажа и демонтажа. Центральный шестигранник стандартного размера под ключ. |
| Материал | Нержавеющая сталь AISI 316 / 1.4401 • Высокая коррозионная стойкость (особенно к хлоридам и кислотам) • Механическая прочность и долговечность • Соответствие стандартам для пищевой, химической, фармацевтической промышленности |
| Обработка поверхности | Матовая механическая обработка или полировка (по запросу). Стандартная — чистая механическая обработка. |
| Условный диаметр (DN) | DN25 (примерное соответствие) |
| Рабочее давление | Зависит от системы, температуры и герметика. Для фитингов из SS316 с NPT резьбой типично рабочее давление до 40-50 бар (для данного размера) при комнатной температуре. |
| Рабочая температура | От -60°C до +200°C (для материала AISI 316). Ограничения могут накладывать применяемые герметики. |
| Рабочие среды | • Вода, пар, сжатый воздух, инертные газы • Химические реагенты (кислоты, щёлочи, растворы) совместимые с SS316 • Пищевые продукты, фармацевтические растворы • Масла, топливо, гидравлические жидкости |
