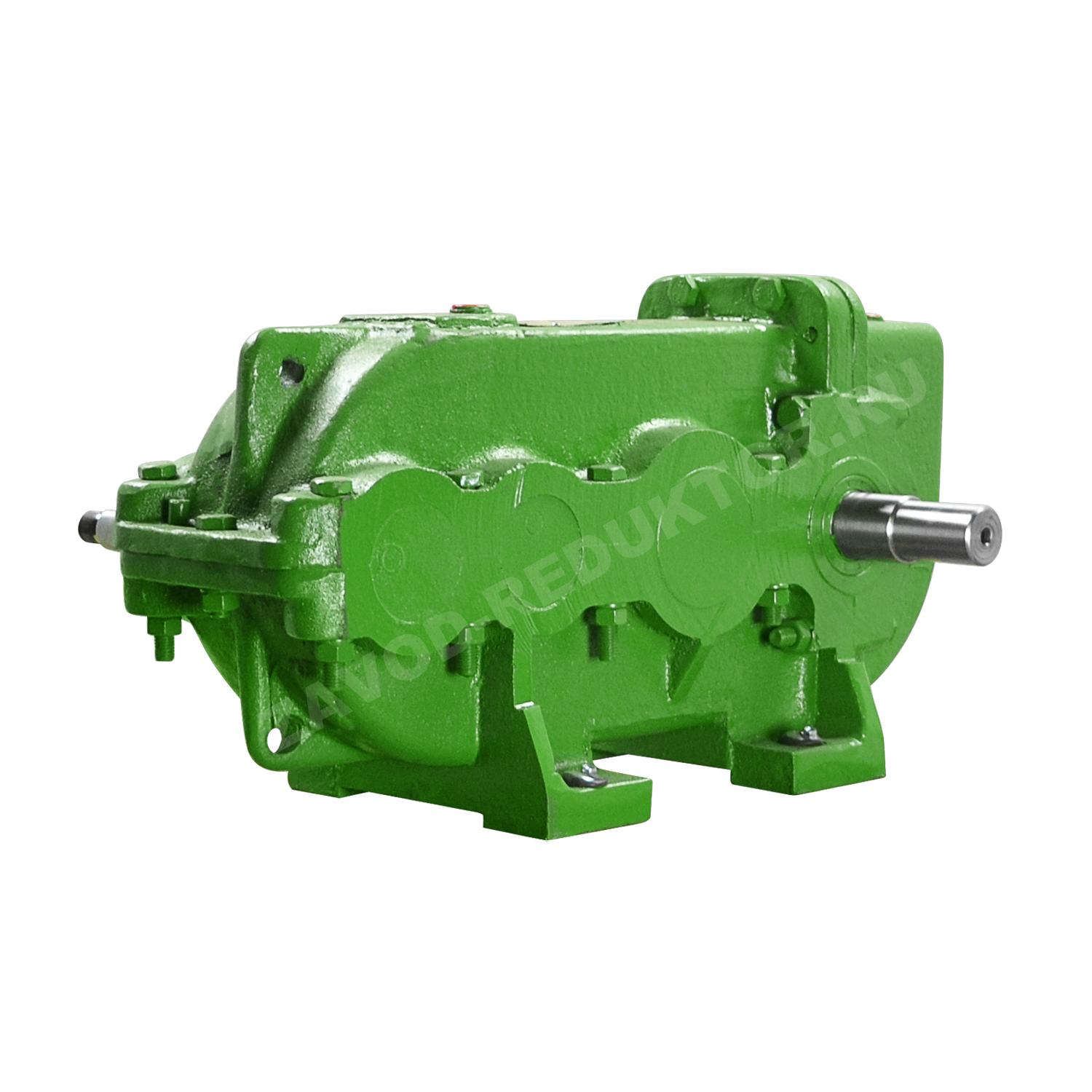

Редуктор ВК-550-18-33 — это мощный и надежный вертикальный коническо-цилиндрический редуктор специального исполнения, предназначенный для тяжелых условий эксплуатации. Модель с типоразмером 550 и передаточным числом 18 представляет собой силовой агрегат, способный передавать значительный крутящий момент от горизонтального входного вала к вертикальному выходному валу. Такое исполнение критически важно для приводов мешалок, вертикальных шнеков (норий), циркуляционных насосов, поворотных колонн и другого оборудования, где выходной вал должен располагаться вертикально. Редуктор рассчитан на длительную непрерывную работу в условиях высоких нагрузок.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Коническо-цилиндрический вертикальный редуктор (отдельный агрегат, без двигателя). |
| Маркировка (расшифровка) | ВК-550-18-33: • ВК – Серия редуктора: Вертикальный Коническо-цилиндрический (или Вертикальный Конусный). • 550 – Типоразмер (номинальное межосевое расстояние или условный размер): 550 мм. Указывает на крупный, мощный редуктор. • 18 – Передаточное число: i = 18. • 33 – Вариант сборки (исполнение по расположению валов и конструкции): Определяет конкретную кинематическую схему, направление вращения, тип крепления и особенности конструкции. |
| Ключевые технические параметры (ориентировочные) | • Типоразмер: 550 (крупный, тяжелой серии). • Передаточное число (i): 18. • Номинальный крутящий момент на тихоходном (вертикальном) валу (T2н): Для типоразмера 550 и i=18 может составлять от 20 000 до 50 000 Нм и более (точное значение по каталогу завода). • Номинальная мощность на быстроходном (горизонтальном) валу (P1н): Может достигать 75 – 200 кВт в зависимости от частоты вращения. • Конструктивная особенность: Вертикальный выходной вал. Это накладывает особые требования к подшипниковым узлам для восприятия осевой и радиальной нагрузки. • КПД: Высокий, порядка 95-96% за счет использования конической (первая ступень) и цилиндрической (последующие ступени) передач. • Смазка: Как правило, принудительная циркуляционная система с масляным насосом и теплообменником (воздушным или водяным) для эффективного охлаждения, что критично для вертикальных тяжелонагруженных редукторов. • Степень защиты (IP): Стандартно IP65 или выше для защиты от пыли и влаги в промышленных условиях. • Исполнение валов: Горизонтальный входной и вертикальный выходной валы, обычно со шпонками или фланцевым соединением. |
