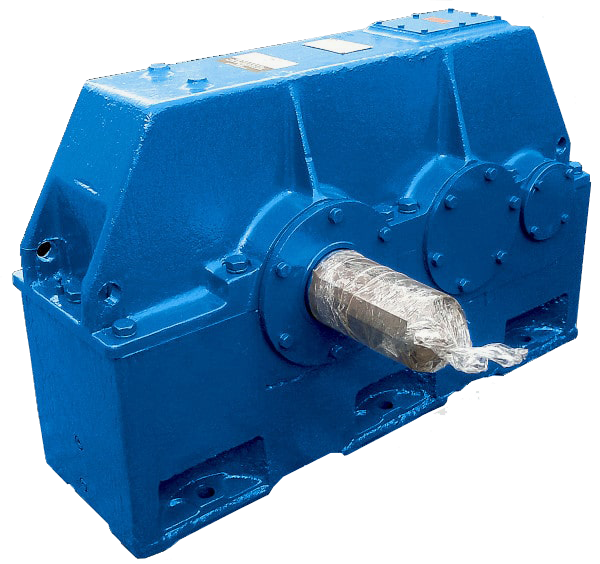

Редуктор Ц2У-315-31,5-21 — это мощный, универсальный и надежный цилиндрический двухступенчатый горизонтальный редуктор общего машиностроительного назначения, соответствующий ГОСТ 20373-80 и другим отечественным стандартам. Его классическая развернутая схема и межосевое расстояние 315 мм делают его одним из самых востребованных и проверенных временем редукторов для приводов средней и тяжелой мощности в различных отраслях промышленности. Он предназначен для длительной непрерывной работы при постоянных и переменных нагрузках, передавая значительный крутящий момент от электродвигателя к рабочему органу машины.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Цилиндрический двухступенчатый горизонтальный редуктор (отдельный агрегат, без двигателя). |
| Маркировка (расшифровка) | Ц2У-315-31,5-21: • Ц – Тип передачи: Цилиндрическая. • 2 – Число ступеней: Двухступенчатый. • У – Тип передачи второй (тихоходной) ступени: С шевронными или косозубыми колесами (для компенсации осевых сил и обеспечения плавности хода). • 315 – Межосевое расстояние тихоходной ступени, мм: 315 мм. Основной параметр, определяющий размер, массу и мощностные возможности редуктора. • 31,5 – Номинальное передаточное число: i = 31,5. • 21 – Исполнение по расположению валов (вариант сборки): №21. Определяет конкретную кинематическую схему и взаимное расположение быстроходного и тихоходного валов. Для схемы 21 характерно горизонтальное расположение обоих валов, причем валы смещены по вертикали и горизонтали (развернутая схема). Тихоходный вал находится со стороны, противоположной быстроходному. |
| Ключевые технические параметры | • Передаточное число (i): 31,5 (номинальное, например, 31.50). • Межосевое расстояние: 315 мм (средне-тяжелый типоразмер). • Номинальный крутящий момент на тихоходном валу (T2н): Для редуктора с межосевым 315 мм и i=31,5 составляет ориентировочно 12 000 – 18 000 Нм (12-18 кНм). Точное значение — по ГОСТ 16162-85 или паспорту завода-изготовителя. • Номинальная мощность на быстроходном валу (P1н): Может достигать 45 – 75 кВт в зависимости от частоты вращения быстроходного вала и требуемого ресурса. • Частота вращения быстроходного вала (n1): Рекомендуемая до 1500 об/мин. • Частота вращения тихоходного вала (n2): При 1500 об/мин на входе — ~47.6 об/мин (1500 / 31.5). • КПД: Высокий — ≥ 96% для двухступенчатой цилиндрической передачи. • Исполнение валов: Валы — цилиндрические со шпонками. Подшипниковые узлы — роликовые, способные воспринимать высокие радиальные нагрузки. • Смазка: Комбинированная: зубчатые зацепления — окунанием (картерная), подшипники качения — разбрызгиванием и/или консистентной смазкой через пресс-масленки. • Степень защиты (IP): Корпус обеспечивает защиту не ниже IP54 от пыли и брызг. |
