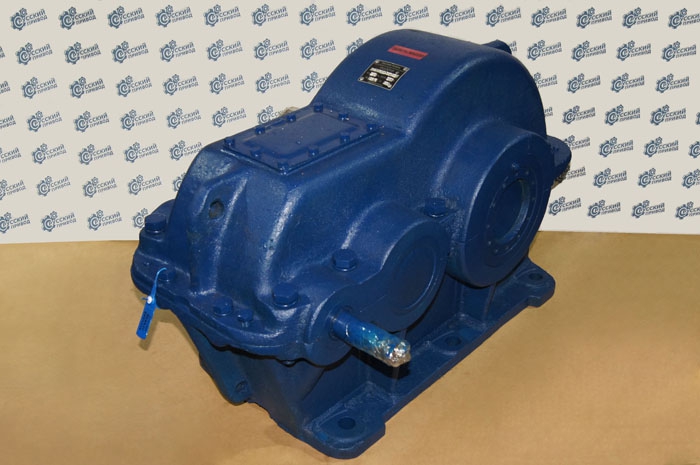

Редуктор РЦД 400-40-32 У2 — это мощный и надежный цилиндрический двухступенчатый горизонтальный редуктор общего машиностроительного назначения, соответствующий отечественным стандартам. Конструкция с межосевым расстоянием 400 мм и передаточным числом 40 предназначена для создания высокомоментных приводов, работающих в условиях значительных и постоянных нагрузок. Редуктор отличается высокой долговечностью, ремонтопригодностью и универсальностью, что делает его основным силовым элементом в тяжелой промышленности, на горнодобывающих и перерабатывающих предприятиях.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Цилиндрический двухступенчатый горизонтальный редуктор (отдельный агрегат, без двигателя). |
| Маркировка (расшифровка) | РЦД 400-40-32 У2: • Р – Редуктор (отдельный агрегат). • Ц – Тип передачи: Цилиндрическая. • Д – Число ступеней: Двухступенчатый (развернутая схема). • 400 – Межосевое расстояние тихоходной ступени, мм: 400 мм. Главный параметр, определяющий габариты, массу и мощностные возможности. • 40 – Передаточное число: i = 40 (номинальное). • 32 – Исполнение по расположению валов (вариант сборки): №32. Определяет конкретную кинематическую схему: взаимное расположение и направление вращения быстроходного и тихоходного валов. Для схемы 32 характерно горизонтальное расположение обоих валов, сдвинутых друг относительно друга по вертикали и горизонтали. • У2 – Климатическое исполнение и категория размещения: У2 – для эксплуатации в умеренном климате на открытом воздухе (категория 2 по ГОСТ 15150). |
| Ключевые технические параметры | • Передаточное число (i): 40 (номинальное, например, 40.5). • Межосевое расстояние: 400 мм (крупный типоразмер). • Номинальный крутящий момент на тихоходном валу (T2н): Для редуктора с межосевым 400 мм и i=40 составляет 50 000 – 80 000 Нм (50-80 кНм). Точное значение — по ГОСТ 16162-85 или каталогу завода-изготовителя. • Номинальная мощность на быстроходном валу (P1н): Может достигать 75 – 130 кВт (и более) в зависимости от частоты вращения и ресурса. • Частота вращения быстроходного вала: Рекомендуемая до 1500 об/мин. • Частота вращения тихоходного вала: При 1500 об/мин на входе и i=40 — ~37.5 об/мин. • КПД: Высокий — ≥ 96% для двухступенчатой цилиндрической передачи. • Исполнение: Валы — цилиндрические со шпонками. Подшипниковые узлы — роликовые, рассчитанные на высокие радиальные нагрузки. • Смазка: Комбинированная — разбрызгиванием зубчатыми колесами (картерная) и, как правило, принудительная циркуляционная смазка подшипников тихоходного вала от шестеренного насоса. • Степень защиты (IP): Корпус обеспечивает защиту не ниже IP54 (от пыли и брызг). |
