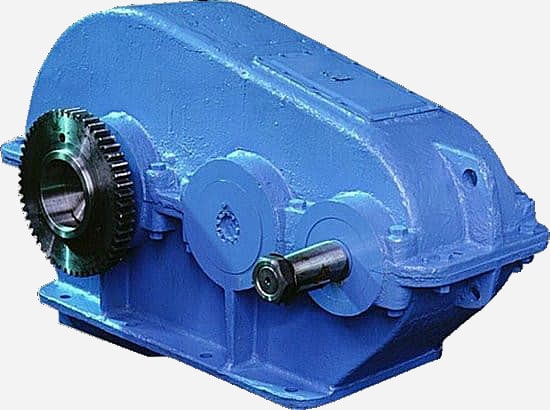

Редуктор РМ 500-25-22 М У2 — это мощный и надежный цилиндрический двухступенчатый горизонтальный редуктор серии РМ (Редуктор Моторный) для создания высокомоментных приводов в тяжелой промышленности. Модель с крупным межосевым расстоянием 500 мм и передаточным числом 25 предназначена для длительной непрерывной работы под высокой нагрузкой. Исполнение М указывает на наличие специальных механических опций, а климатическое исполнение У2 позволяет эксплуатировать редуктор на открытом воздухе под навесом. Это ключевой силовой узел для конвейеров, мельниц, дробилок, смесителей и вращающихся печей.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Цилиндрический двухступенчатый горизонтальный редуктор (отдельный агрегат). |
| Маркировка (расшифровка) | РМ 500-25-22 М У2: • РМ – Серия редуктора: «Редуктор Моторный» (цилиндрический, горизонтальный, общего назначения, аналог серии Ц2У). • 500 – Межосевое расстояние тихоходной ступени, мм: 500 мм. Ключевой параметр, указывающий на крупнейший типоразмер и высокую мощность. • 25 – Передаточное число: i = 25. • 22 – Вариант сборки (исполнение по расположению валов): №22. Определяет кинематическую схему. Для исполнения 22 характерно горизонтальное расположение обоих валов, выходные концы валов находятся с одной стороны корпуса редуктора. • М – Исполнение редуктора (механические опции): Буква «М» часто обозначает модернизированное или механизированное исполнение. Может указывать на: — Наличие системы принудительной смазки с маслонасосом и теплообменником. — Усиленные подшипниковые узлы. — Фланцы на валах вместо шпоночных соединений. — Конструктивные улучшения для работы с ударными нагрузками. • У2 – Климатическое исполнение и категория размещения: У2 – для эксплуатации в умеренном климате на открытом воздухе (защищенное от прямого солнечного излучения и атмосферных осадков под навесом). |
| Ключевые технические параметры | • Межосевое расстояние: 500 мм (тяжелый, мощный типоразмер). • Передаточное число (i): 25. • Номинальный крутящий момент на тихоходном валу (T2н): Для межосевого 500 мм и i=25 составляет ориентировочно 60 000 – 100 000 Нм (60 – 100 кНм). Точное значение — по ГОСТ 16162-85 или паспорту. • Номинальная мощность на быстроходном валу (P1н): Может достигать 130 – 220 кВт (и более) в зависимости от частоты вращения (обычно до 1500 об/мин). • Частота вращения быстроходного вала: Рекомендуемая до 1500 об/мин. • Частота вращения тихоходного вала: При 1500 об/мин на входе — 60 об/мин (1500 / 25). • КПД: Высокий — ≥ 96%. • Исполнение валов: В зависимости от опции «М» – цилиндрические со шпонками или фланцевые. • Смазка: Для исполнения «М» характерна принудительная циркуляционная система с насосом и охладителем (воздушно-масляным радиатором). • Степень защиты корпуса (IP): Конструктивно обеспечивает не ниже IP54. Исполнение У2 подразумевает дополнительную стойкость к атмосферным воздействиям. |
