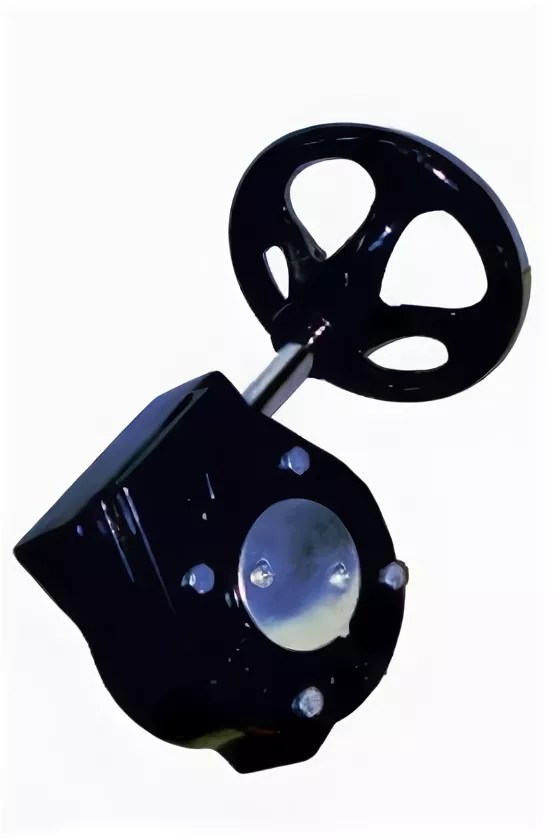

Редуктор ручной для затвора Ду150 — это многооборотный червячный редуктор, предназначенный для облегченного и точного управления дисковыми поворотными затворами диаметром 150 мм. Конструкция преобразует небольшое усилие оператора на маховике в высокий крутящий момент на выходном валу, позволяя легко и безопасно открывать, закрывать и точно позиционировать диск затвора даже при наличии рабочего давления в системе. Редуктор является обязательным элементом для комфортной эксплуатации запорно-регулирующей арматуры среднего диаметра в системах водоснабжения, отопления, вентиляции и на промышленных объектах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Редуктор ручной многооборотный, червячный, для управления дисковыми затворами и другой поворотной арматурой. |
| Назначение и совместимость | Предназначен для дисковых затворов Ду150 (номинальный диаметр 150 мм). • Тип арматуры: Затворы дисковые фланцевые и межфланцевые, реже — задвижки с невыдвижным шпинделем. • Тип соединения: Выходной вал редуктора (полый квадрат) надевается на квадратный хвостовик штока затвора. |
| Ключевые технические параметры | • Номинальный выходной крутящий момент (Мн): 120 – 200 Н·м (стандартный диапазон для Ду150). • Передаточное число (i): 20:1 – 30:1 (оптимально для баланса скорости и усилия). • Количество оборотов маховика на 90°: При i=25:1: 25 * 0.25 = 6.25 оборотов маховика. • Управление: Литой маховик (штурвал) с удобными рукоятками. • Выходной вал: Полый квадрат стандартного размера. Для затворов Ду150 наиболее распространен размер 22×22 мм или 25×25 мм (требует уточнения под модель затвора). • Материал корпуса: Алюминиевый сплав (легкий, коррозионностойкий) или чугун (для тяжелых условий). • Червячная пара: Червяк — сталь закаленная; червячное колесо — износостойкая бронза (БрАЖ) или высокопрочный полимер. • Смазка: Консистентная, морозостойкая, долговременного действия. • Индикация положения: Указатель со стрелкой и шкалой 0°-90° (с маркировкой OPEN/CLOSE). • Ключевая особенность: Самоторможение — обратная передача вращения невозможна, арматура надежно фиксируется. • Степень защиты: IP54 (защита от брызг и пыли). |
