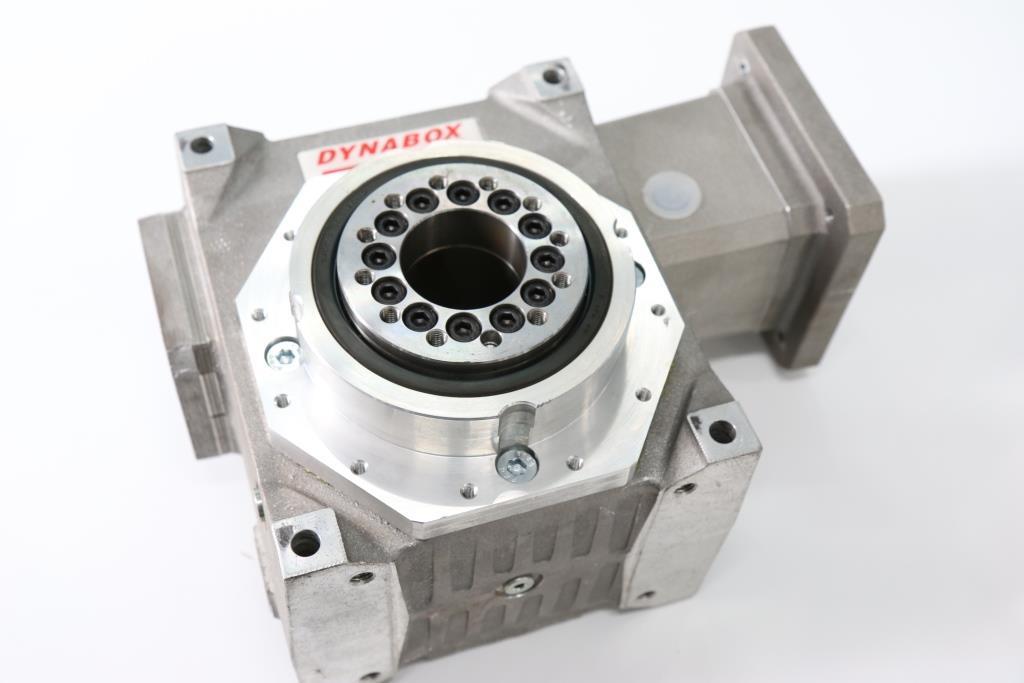

Редуктор GIRARD TRANSMISSIONS DYNABOX 75B60CRH2 — это высококачественный универсальный цилиндрический (коническо-цилиндрический) редуктор французского производства серии DYNABOX. Модель с крепежными лапами и выходным валом предназначена для создания мощных, надежных и энергоэффективных приводных систем в тяжелой промышленности. Его отличает модульная конструкция, высокая нагрузочная способность и способность работать в самых суровых условиях, что делает его идеальным решением для горнодобывающей, металлургической, цементной промышленности и агрегатов специального назначения.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Трехступенчатый коническо-цилиндрический редуктор (соосный или с углом 90° между входным и выходным валами, в зависимости от серии). Исполнение на лапах с выходным валом. |
| Маркировка (расшифровка) | 75B60CRH2: • 75 — Типоразмер (Size): Определяет габариты редуктора и его силовые характеристики. 75 — крупный промышленный размер. • B — Серия/Конструкция: Указывает на конкретную серию в линейке DYNABOX (например, соосная B-серия или угловая K-серия). «B» часто обозначает соосную конструкцию (входной и выходной валы параллельны и смещены). • 60 — Передаточное число (i): i ≈ 60 (например, 59.2, 60.5 — точное значение по каталогу). • C — Тип выходного узла: «C» обозначает исполнение с выходным цилиндрическим валом с шпонкой. • R — Тип входного узла: «R» обозначает входной узел в виде полого вала с призматической (квадратной) стопорной втулкой для посадки на вал двигателя или входной редуктор. Это стандартное исполнение для соединения с электродвигателем. • H — Исполнение подшипниковых узлов и смазки: «H» указывает на тяжелое (Heavy Duty) исполнение: усиленные подшипники, улучшенная система смазки, часто с встроенным масляным насосом и теплообменником для охлаждения. • 2 — Вариант сборки/позиционирования: Определяет конкретное расположение маслозаправочных/сливных пробок, сапуна, датчиков и положение корпуса для монтажа. |
| Ключевые технические параметры | • Типоразмер: 75. • Номинальное передаточное число (i): ~60. • Номинальный выходной момент (T2н): Для типоразмера 75 и i=60 находится в диапазоне 30 000 – 70 000 Нм (точное значение определяется по каталогу и классу нагрузки). • Номинальная входная мощность (P1н): Может достигать 100 – 250 кВт и более для данного типоразмера. • Конструкция: Крепкий литой корпус из чугуна. Коническая первая ступень (для изменения направления вращения и угла) и цилиндрические последующие ступени. • Исполнение: Вход — полый вал под посадку на вал привода. Выход — сплошной цилиндрический вал с шпоночным пазом. • КПД: Очень высокий, обычно ≥ 96% за счет использования цилиндрических передач и подшипников качения высокого класса. • Смазка: Принудительная циркуляционная система с масляным насосом (исполнение «H») и, как правило, воздухо-масляным или пластинчатым теплообменником для эффективного отвода тепла при непрерывной работе под нагрузкой. • Степень защиты (IP): Высокая, стандартно IP65 или выше для защиты от пыли и струй воды. • Ресурс: Рассчитан на длительную (не менее 25 000 часов) работу в режиме 24/7 при полной нагрузке. |
