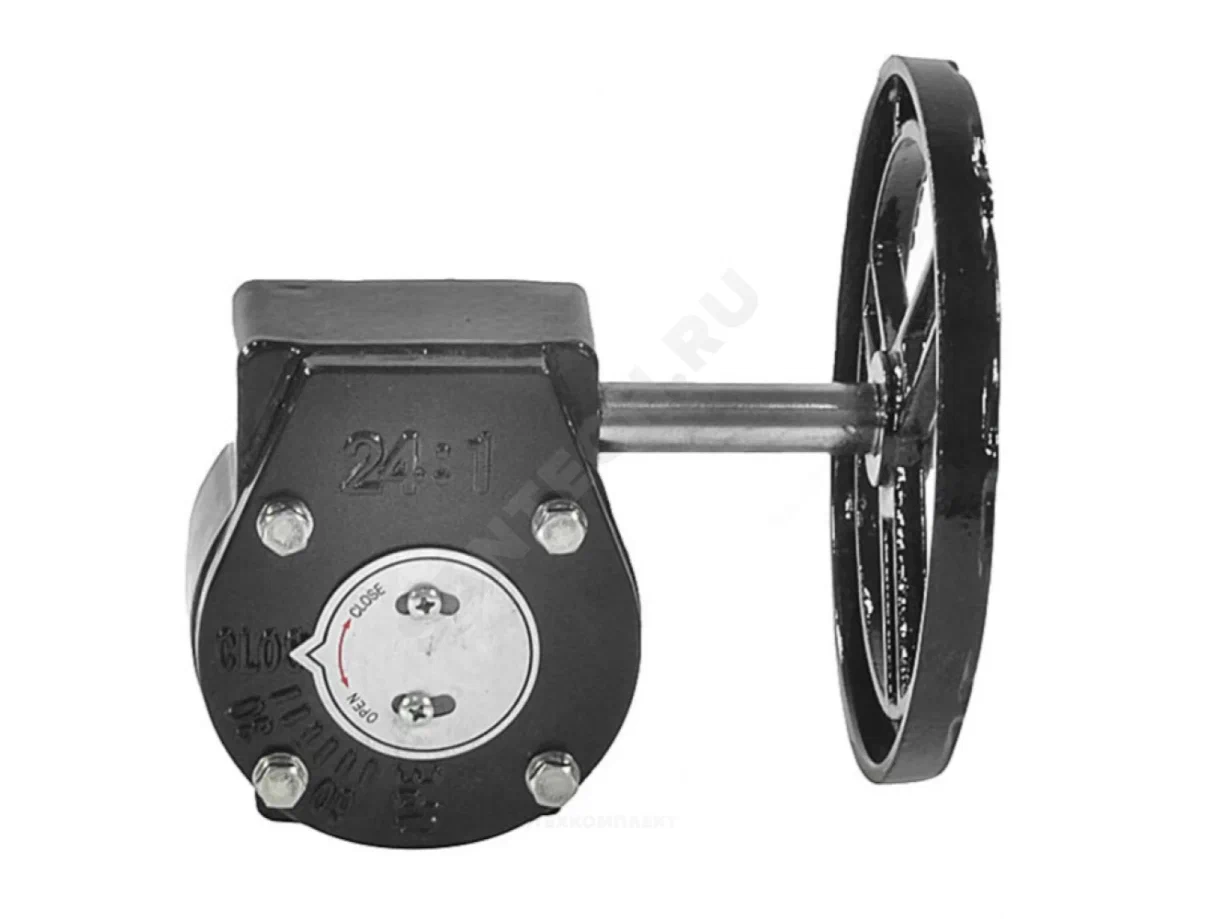

Редуктор ручной серии «Квант» для затвора Ду200 — это многооборотный червячный механизм, предназначенный для облегченного и точного управления дисковыми поворотными затворами диаметром 200 мм. Редуктор преобразует незначительное усилие оператора на маховике в высокий крутящий момент на выходном валу, позволяя легко и безопасно открывать, закрывать и плавно регулировать положение диска затвора даже под рабочим давлением. Наличие указателя положения и функция самоторможения делают его надежным и удобным решением для систем водоснабжения, вентиляции, отопления и технологических трубопроводов.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Редуктор ручной многооборотный, червячный, для управления трубопроводной арматурой (дисковыми затворами). |
| Модель и маркировка | Редуктор «Квант» для Ду200: • «Квант» — Название серии или торговой марки редукторов (российский производитель). • Ду200 — Условный диаметр затвора, для которого предназначен редуктор: 200 мм. |
| Ключевые технические параметры | • Номинальный выходной крутящий момент (Мн): 160 – 250 Н·м (типовой диапазон для Ду200). • Передаточное число (i): 20:1 – 30:1 (например, 24:1). • Количество оборотов маховика на 90°: При i=24:1: 24 * 0.25 = 6 оборотов маховика. • Управление: Литой маховик (штурвал) с удобными рукоятками. • Выходной вал: Полый квадрат стандартного размера. Для затворов Ду200 наиболее распространен размер 22×22 мм (реже 25×25 мм). • Материал корпуса: Алюминиевый сплав (легкий, коррозионностойкий) или чугун. • Червячная пара: Червяк — сталь закаленная; червячное колесо — бронза или полиамид (капрон). • Смазка: Консистентная, долговременного действия. • Индикация положения: Указатель со стрелкой и шкалой 0°-90° (с маркировкой OPEN/CLOSE). • Ключевая особенность: Самоторможение — обратная передача вращения невозможна, арматура надежно фиксируется. • Степень защиты: IP54 (защита от брызг и пыли). |
