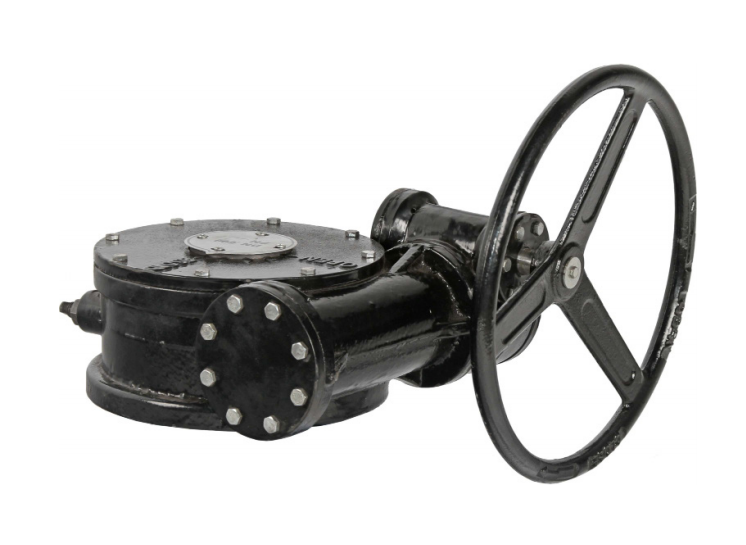

Редуктор ручной серии «Квант» для затвора Ду100 — это компактный и надежный многооборотный червячный редуктор, разработанный для облегченного и точного управления дисковыми поворотными затворами диаметром 100 мм. Механизм эффективно преобразует небольшое усилие оператора на маховике в значительный крутящий момент, позволяя легко открывать, закрывать и плавно регулировать положение диска затвора. Оснащение указателем положения и функцией самоторможения делает его идеальным решением для удобной и безопасной эксплуатации запорно-регулирующей арматуры в системах водоснабжения, отопления, вентиляции и на технологических линиях.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Редуктор ручной многооборотный, червячный, для управления дисковыми затворами. |
| Модель и маркировка | Редуктор «Квант» для Ду100: • «Квант» — Торговая марка или серия редукторов. • Ду100 — Условный диаметр затвора, для управления которым предназначен редуктор: 100 мм. |
| Ключевые технические параметры | • Номинальный выходной крутящий момент (Мн): 60 – 100 Н·м (оптимальный диапазон для Ду100). • Передаточное число (i): 15:1 – 25:1 (например, 20:1). • Количество оборотов маховика на 90°: При i=20:1: 20 * 0.25 = 5 оборотов маховика. • Управление: Литой маховик (штурвал) с рукоятками. • Выходной вал: Полый квадрат стандартного размера. Для затворов Ду100 наиболее распространен размер 14×14 мм или 19×19 мм. • Материал корпуса: Алюминиевый сплав (легкий, стойкий к коррозии). • Червячная пара: Червяк — сталь закаленная; червячное колесо — бронза или износостойкий полимер (полиамид). • Смазка: Консистентная, заложенная на весь срок службы. • Индикация положения: Указатель со стрелкой и шкалой 0°-90° (с маркировкой OPEN/CLOSE). • Самоторможение: Присутствует — обеспечивает надежную фиксацию диска в любом положении. • Степень защиты: IP54 (защита от брызг и пыли). • Вес: 1.5 – 2.5 кг. |
