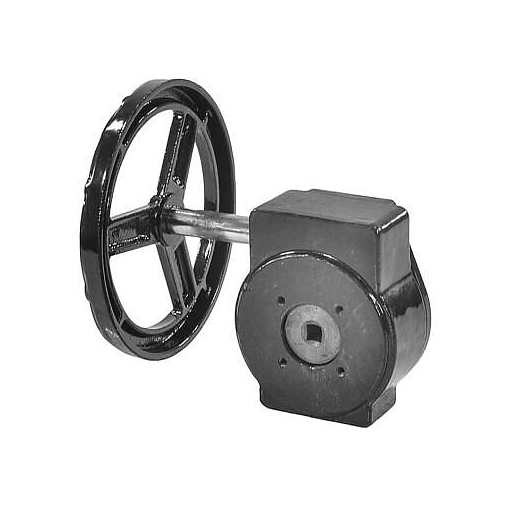

Редуктор четвертьоборотный Benarmo 2010.R01 F07 — это компактный и надежный ручной редуктор, специально разработанный для управления дисковыми затворами и другой арматурой, требующей поворота штока на 90° (четверть оборота). Модель с выходным квадратом 11х11 мм и червячной передачей обеспечивает значительное увеличение усилия и точное позиционирование затвора Ду100. Редуктор идеально подходит для удобного и безопасного управления запорной арматурой в системах водоснабжения, отопления, вентиляции и на технологических линиях, где прямое усилие на рычаг затвора затруднено.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Редуктор ручной четвертьоборотный (90°), червячный, для управления трубопроводной арматурой. |
| Модель и маркировка | 2010.R01 F07: • 2010.R01 — Модель редуктора по каталогу Benarmo. • F07 — Исполнение или вариант, определяющий передаточное число и момент. • 11х11 квадрат — Размер выходного (ведомого) квадратного вала: 11 мм х 11 мм. • Для затвора Ду100 — Рекомендуемая область применения: дисковые затворы номинальным диаметром 100 мм. |
| Ключевые технические параметры | • Угол поворота выходного вала: 90° (четверть оборота). • Передаточное число (i): Для редукторов данного типа обычно ~ 14:1 – 20:1. • Количество оборотов маховика на 90°: При i=14:1 требуется 3.5 оборота маховика. • Номинальный выходной момент: Ориентировочно 30 – 60 Н·м (оптимально для затворов Ду100). • Управление: Литой маховик (штурвал) с рукоятками. • Выходной вал: Полый квадрат 11х11 мм (стандартный размер для многих затворов Ду50-Ду100). • Материал корпуса: Алюминиевый сплав (легкий, антикоррозионный). • Червячная пара: Червяк — сталь; червячное колесо — износостойкий полимер (полиамид) или бронза. • Смазка: Пластичная, долговременная. • Индикация положения: Указатель со стрелкой и шкалой 0°-90° (OPEN/CLOSE). • Самоторможение: Присутствует — обеспечивает фиксацию положения. • Степень защиты: IP54 (защита от брызг и пыли). |
| Исполнение и конструкция | • Корпус: Компактный, литой, с монтажными лапами или отверстиями для крепления к корпусу затвора. • Механизм: Червячная передача, преобразующая многократное вращение маховика в точный поворот выходного квадрата на 90°. • Маховик: Небольшого диаметра с удобными |
