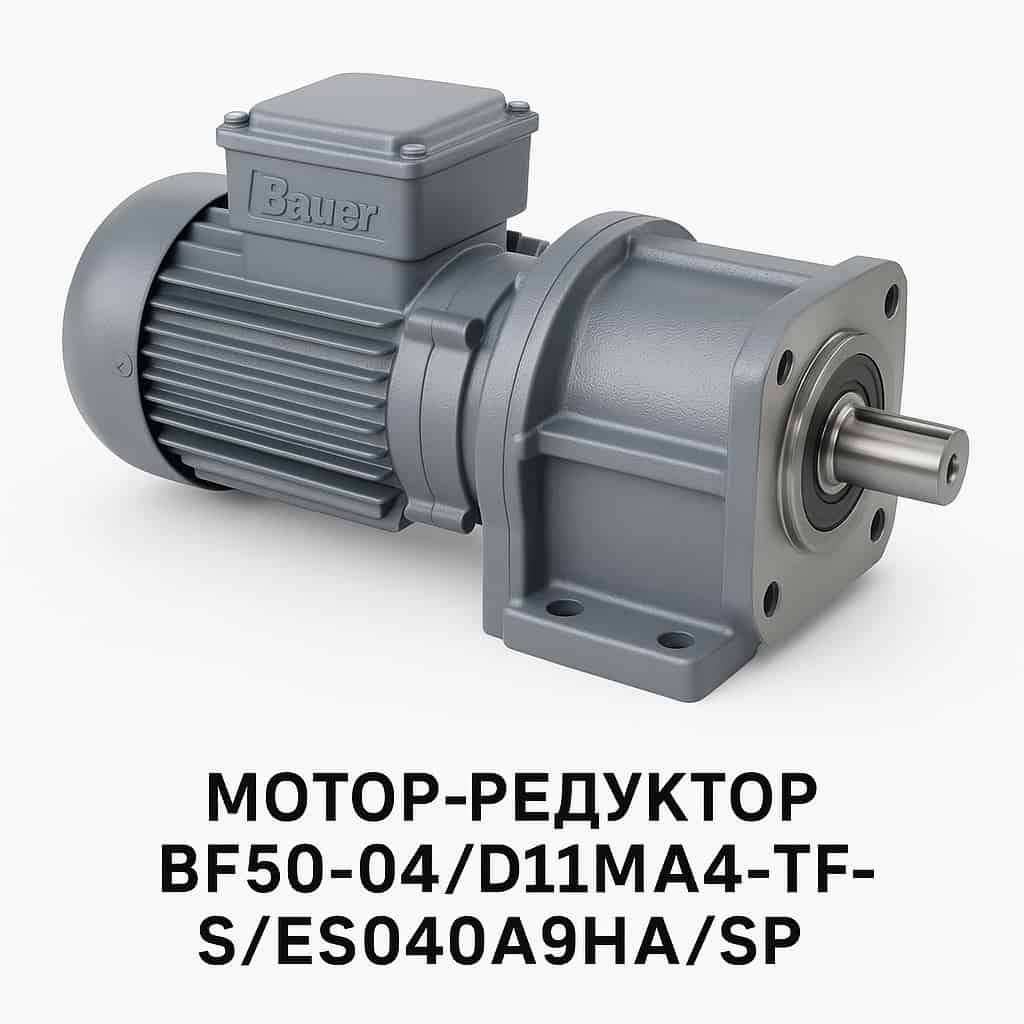

Мотор-редуктор BF50-04/D11MA4-TF-S/ES040A9HA/SP — это высококачественный коническо-цилиндрический угловой мотор-редуктор европейского производства, предназначенный для компактного изменения направления вращения на 90° и обеспечения высокого крутящего момента. Детальная маркировка отражает полную спецификацию узла, включая тип редуктора, параметры двигателя, монтажное исполнение и электрические характеристики. Модель оптимальна для приводов транспортеров, упаковочного оборудования, дозаторов, вентиляционных систем, подъемных механизмов и других промышленных применений, где требуется надежный, эффективный и долговечный привод.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Мотор-редуктор коническо-цилиндрический, угловой, со встроенным частотным преобразователем. |
| Маркировка (расшифровка) | BF50-04/D11MA4-TF-S/ES040A9HA/SP: • BF50-04 — Серия и типоразмер редуктора. BF — серия коническо-цилиндрических редукторов. 50 — типоразмер корпуса. 04 — передаточное число (i = 4). • D11MA4 — Исполнение двигателя: D — асинхронный двигатель; 11 — габаритная мощность (например, 0.75 или 1.1 кВт); M — фланцевое крепление (B14); A — вариант конструкции; 4 — число полюсов (4-полюсный, ~1500 об/мин). • TF-S — Исполнение тормоза: TF — электромагнитный тормоз постоянного тока; S — стандартное исполнение. • ES040A9HA — Исполнение частотного преобразователя (инвертора). ES — серия преобразователя; 040 — номинальный выходной ток (4.0 А); A9HA — версия программного обеспечения и аппаратная конфигурация. • SP — Исполнение выходного вала и уплотнений (Special Protection) — возможно, вал со шпонкой, лабиринтное уплотнение, дополнительная защита. |
| Ключевые технические параметры | • Тип редуктора: Коническо-цилиндрический, угловой. • Передаточное число (i): 4. • Номинальный выходной момент (T2н): Определяется типоразмером BF50. • Двигатель: 3-фазный асинхронный, 4-полюсный (~1500 об/мин), со встроенным тормозом (TF-S). • Выходная скорость (n2): При скорости двигателя ~1500 об/мин: n2 ≈ 1500 / 4 ≈ 375 об/мин. • Частотный преобразователь: Встроенный (ES040A9HA), обеспечивает плавный пуск, регулировку скорости и защиту двигателя. • Выходной вал: Цилиндрический со шпонкой (стандартно для SP). • Степень защиты редуктора/двигателя: Стандартно IP55 (возможно IP65/66). • Степень защиты преобразователя: Обычно IP20 (в шкафу) или выше для встроенного исполнения. • Напряжение питания: Стандартно 3ф, 400В, 50/60Гц. • Управление: Аналоговые/цифровые входы, интерфейс связи (в зависимости от модели преобразователя). • Смазка редуктора: Пластичная смазка, необслуживаемая на весь срок службы. |
