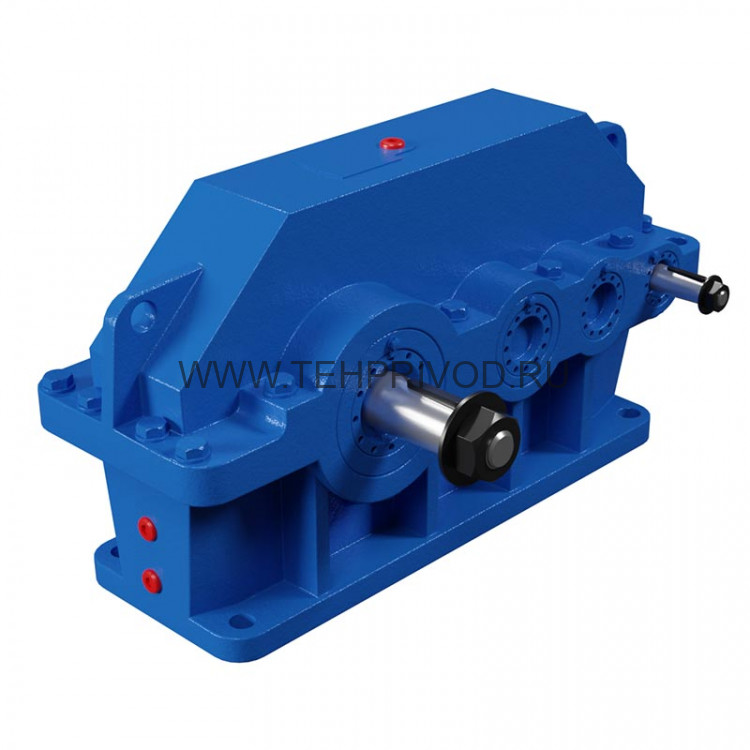

Редуктор 1Ц3У 250-31,5-11 — это трехступенчатый цилиндрический вертикальный редуктор общепромышленного назначения, предназначенный для значительного снижения частоты вращения и увеличения крутящего момента в мощных приводных системах. Модель с межосевым расстоянием тихоходной ступени 250 мм и передаточным числом 31,5 рассчитана на длительную непрерывную работу в тяжелых условиях. Редуктор является основным узлом в приводах мешалок, элеваторов, конвейеров, питателей, шнеков и другого технологического оборудования в горно-обогатительной, цементной, металлургической и химической промышленности.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Трехступенчатый цилиндрический вертикальный редуктор (соосный, с вертикальным расположением валов). |
| Маркировка (расшифровка) | 1Ц3У 250-31,5-11: • 1 – Исполнение по расположению валов: «1» – вертикальное исполнение (быстроходный и тихоходный валы расположены вертикально и соосно). • Ц3У – Тип и серия: «Ц» – Цилиндрический, «3» – трехступенчатый, «У» – Универсальный (или общепромышленное исполнение). • 250 – Межосевое расстояние тихоходной ступени: 250 мм. Ключевой параметр, определяющий типоразмер, габариты и номинальный крутящий момент редуктора. • 31,5 – Передаточное число: i = 31,5. • 11 – Номинальная мощность на быстроходном валу: 11 кВт. |
| Назначение и особенности | • Вертикальный привод для тяжелых механизмов: Специально разработан для приводов с вертикальным выходным валом, таких как мешалки, элеваторы, вертикальные шнеки. • Высокая надежность и нагрузочная способность: Конструкция усилена для передачи значительных крутящих моментов, характерных для оборудования с большими инерционными массами. • Соосная вертикальная компоновка: Позволяет устанавливать редуктор непосредственно над или под исполнительным механизмом, упрощая кинематическую схему и экономя пространство. • Непрерывный режим работы: Рассчитан на работу в режиме S1 (продолжительный номинальный режим). • Универсальность и стандартизация: Является типовым изделием, широко применяемым в различных отраслях промышленности. |
| Ключевые технические параметры (ориентировочные) | • Типоразмер (межосевое расстояние): 250 мм. • Передаточное число (i): 31,5. • Номинальная мощность (P1): 11 кВт. • Расчетная частота вращения тихоходного вала (n2): При скорости быстроходного вала n1=1500 об/мин: n2 = 1500 / 31,5 ≈ 47,6 об/мин. • Номинальный крутящий момент на тихоходном валу (T2): Ориентировочно: T2 ≈ 9550 * 11 * 0.94 / (1500 / 31.5) ≈ ~2070 Нм (с учетом КПД ~0.94). • КПД: ~0.93 – 0.95. • Режим работы: Продолжительный (S1). • Способ смазки: Картерный (разбрызгиванием), для подшипников – консистентная смазка или циркуляционная система. |
