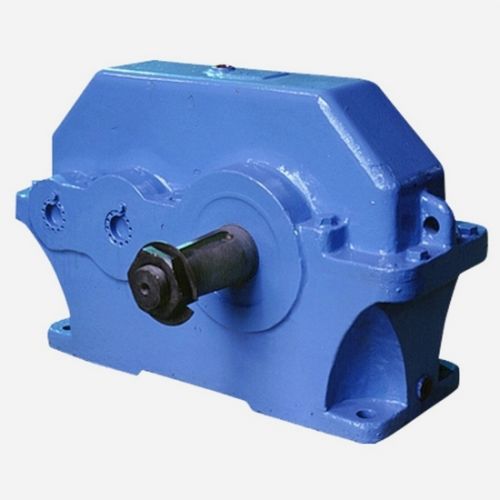

Редуктор 1Ц2У-250-31,5-12 — это мощный и универсальный цилиндрический двухступенчатый горизонтальный редуктор общепромышленного назначения, соответствующий ГОСТ 20373-80. Модель с межосевым расстоянием 250 мм и передаточным числом 31,5 является одним из наиболее распространенных и проверенных временем решений для создания приводов средней мощности в различных отраслях промышленности. Его классическая развернутая схема и надежная конструкция обеспечивают долговечную работу под постоянной и переменной нагрузкой, передавая значительный крутящий момент от двигателя к рабочему органу машины.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Цилиндрический двухступенчатый горизонтальный редуктор (отдельный агрегат, без двигателя). |
| Маркировка (расшифровка) | 1Ц2У-250-31,5-12: • 1 – Номер схемы (исполнения) сборки: Определяет взаимное расположение быстроходного и тихоходного валов, а также форму корпуса. «1» — классическая схема с горизонтальными валами, разнесенными по высоте и длине (развернутая схема). • Ц – Тип передачи: Цилиндрическая. • 2 – Число ступеней: Двухступенчатый. • У – Тип зацепления тихоходной ступени: С шевронными или косозубыми колесами (для компенсации осевых сил и плавности хода). • 250 – Межосевое расстояние тихоходной ступени, мм: 250 мм. Основной параметр, определяющий размер и мощностные возможности. • 31,5 – Номинальное передаточное число: i = 31,5. • 12 – Вариант сборки (исполнение по расположению валов): Конкретизирует кинематическую схему для исполнения «1». Для варианта 12 характерно горизонтальное расположение обоих валов, при этом выходные концы валов находятся с одной стороны корпуса редуктора (быстроходный и тихоходный вал сонаправлены). |
| Ключевые технические параметры | • Межосевое расстояние: 250 мм (средний типоразмер). • Передаточное число (i): 31,5 (номинальное, например, 31.50). • Номинальный крутящий момент на тихоходном валу (T2н): Для межосевого 250 мм и i=31,5 составляет ориентировочно 8 000 – 14 000 Нм (8-14 кНм). Точное значение — по ГОСТ 16162-85 или паспорту завода. • Номинальная мощность на быстроходном валу (P1н): Может достигать 30 – 55 кВт в зависимости от частоты вращения (обычно до 1500 об/мин). • Частота вращения быстроходного вала: Рекомендуемая до 1500 об/мин. • Частота вращения тихоходного вала: При 1500 об/мин на входе — ~47.6 об/мин (1500 / 31.5). • КПД: Высокий — ≥ 96% благодаря цилиндрическим передачам. • Исполнение валов: Цилиндрические со шпонками. Подшипниковые узлы — роликовые, рассчитанные на высокие радиальные нагрузки. • Смазка: Комбинированная: зубчатые зацепления — окунанием, подшипники — разбрызгиванием масла и/или консистентной смазкой. • Степень защиты корпуса (IP): Конструктивно обеспечивает не ниже IP54 (защита от пыли и брызг). |
