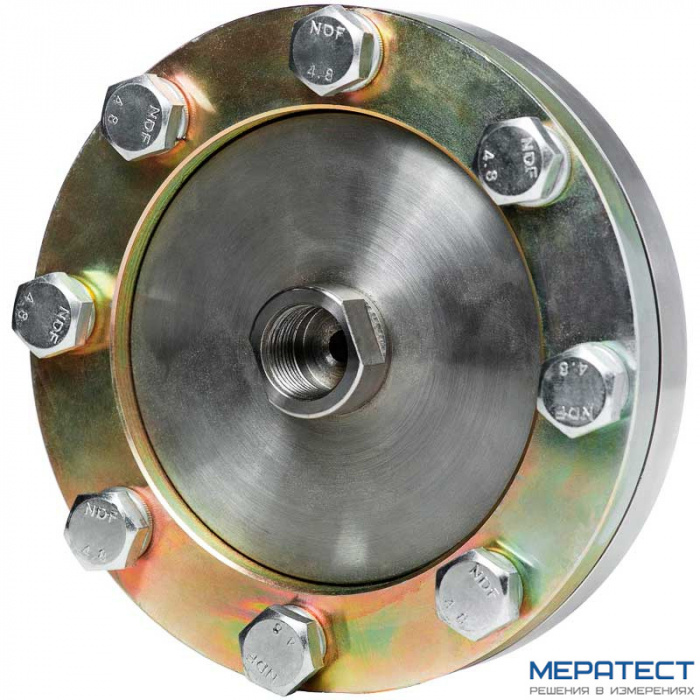

Разделитель мембранный РМ5319-01-D10 — это защитное устройство, предназначенное для изоляции чувствительного элемента измерительного прибора (датчика давления, манометра) от измеряемой агрессивной, вязкой, кристаллизующейся или абразивной среды. Устанавливается между процессом и прибором, предотвращая их прямой контакт и обеспечивая корректные и долговечные измерения.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Мембранный (сильфонный) разделитель среды. |
| Назначение | • Защита приборов от агрессивных, загрязненных, горячих или вязких сред. • Возможность измерения давления в системах с твердыми частицами или склонных к полимеризации. • Создание санитарного барьера в пищевой и фармацевтической промышленности. |
| Модель и обозначение | РМ5319-01-D10: РМ – разделитель мембранный, 5319 – индекс исполнения, D10 – диаметр мембраны или условный проход. |
| Конструкция | • Корпус: Из нержавеющей стали (12Х18Н10Т, AISI 316) или других сплавов. • Разделительная мембра: Гибкая сильфонная мембрана из высококачественной стали или сплава (Hastelloy, Monel), герметично разделяющая полости. • Процессная сторона: Контактирует с агрессивной средой. • Приборная сторона: Заполняется передаточной жидкостью (силиконовое масло, глицерин и др.) и соединяется с измерительным прибором. • Присоединение: Фланцевое, резьбовое (G½, M20x1.5) или Tri-Clamp. |
| Технические параметры | • Условное давление (Ру): До 10 МПа (100 кгс/см²) или в соответствии с моделью. • Температура среды: От -40°C до +200°C (зависит от мембраны и уплотнений). • Материалы в контакте со средой: AISI 316, Hastelloy C-276, PTFE-покрытие. • Передаточная среда: Специальное инертное масло. |
| Принцип работы | Изменение давления технологической среды воздействует на упругую мембрану, которая, прогибаясь, через столб передаточной жидкости передает это давление на измерительный элемент прибора без прямого контакта. |
| Область применения | Химическая, нефтехимическая, пищевая промышленность, системы очистки воды и стоков, энергетика. |
