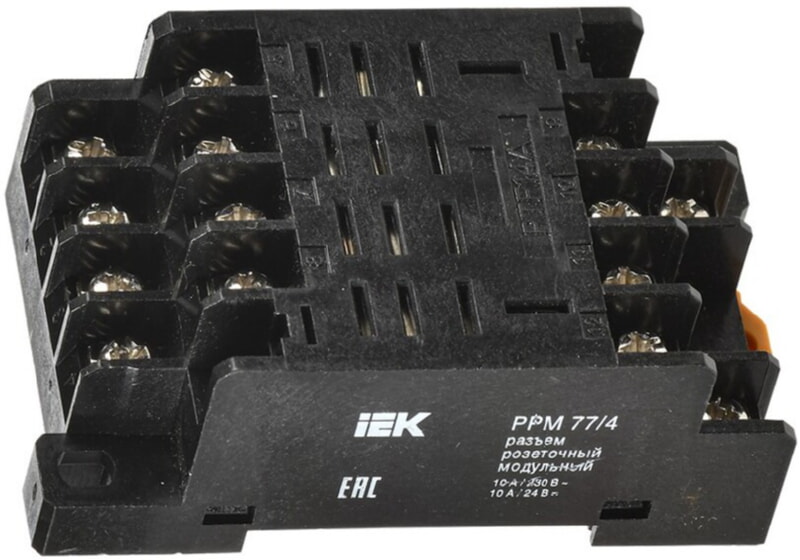

Разъем модульный РРМ77/4 (также известный под индексом PTF14A) — это ответная (материнская, розеточная) часть разъёмного соединения для монтажа на печатную плату (PCB). Он предназначен для сочленения с планарным вилочным разъемом РЭК77/4, образуя надежное, разъемное электрическое соединение в электронных модулях, блоках и приборах. Разъем широко применяется в отечественной и совместимой с ней аппаратуре связи, автоматики, измерительной техники.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модульный разъем, розетка для печатной платы (PCB Socket). Ответная часть пары РЭК/РРМ. |
| Обозначение | РРМ77/4 (отечественное). Аналог / коммерческое обозначение: PTF14A. |
| Соответствующая вилочная часть | РЭК77/4 (планарный штыревой разъем-вилка). |
| Количество контактов | 14 контактов (пар). |
| Шаг контактов (шаг пинов) | 2.54 мм (0.1 дюйма) — стандартный шаг для монтажа в отверстия печатной платы (THT). |
| Тип контактов розетки | Пружинные (лепестковые) контакты для надежного обжатия штырей вилки РЭК77/4. |
| Назначение контактов | Общего назначения. Распиновка — линейная (рядная). |
| Материал корпуса | Термостойкий пластик (обычно PBT, PA). |
| Материал контактов | Медный сплав с покрытием (олово, золото или никель для улучшения проводимости и защиты от коррозии). |
| Номинальный ток | Обычно 1-3 А на контакт (в зависимости от производителя и покрытия). |
| Номинальное напряжение | До 250 В (переменного тока). |
| Рабочая температура | От -60°C до +125°C (примерный диапазон, зависит от материала). |
| Способ монтажа | Монтаж в отверстия (THT — Through-Hole Technology). Выводы разъема пропаиваются с обратной стороны печатной платы. |
