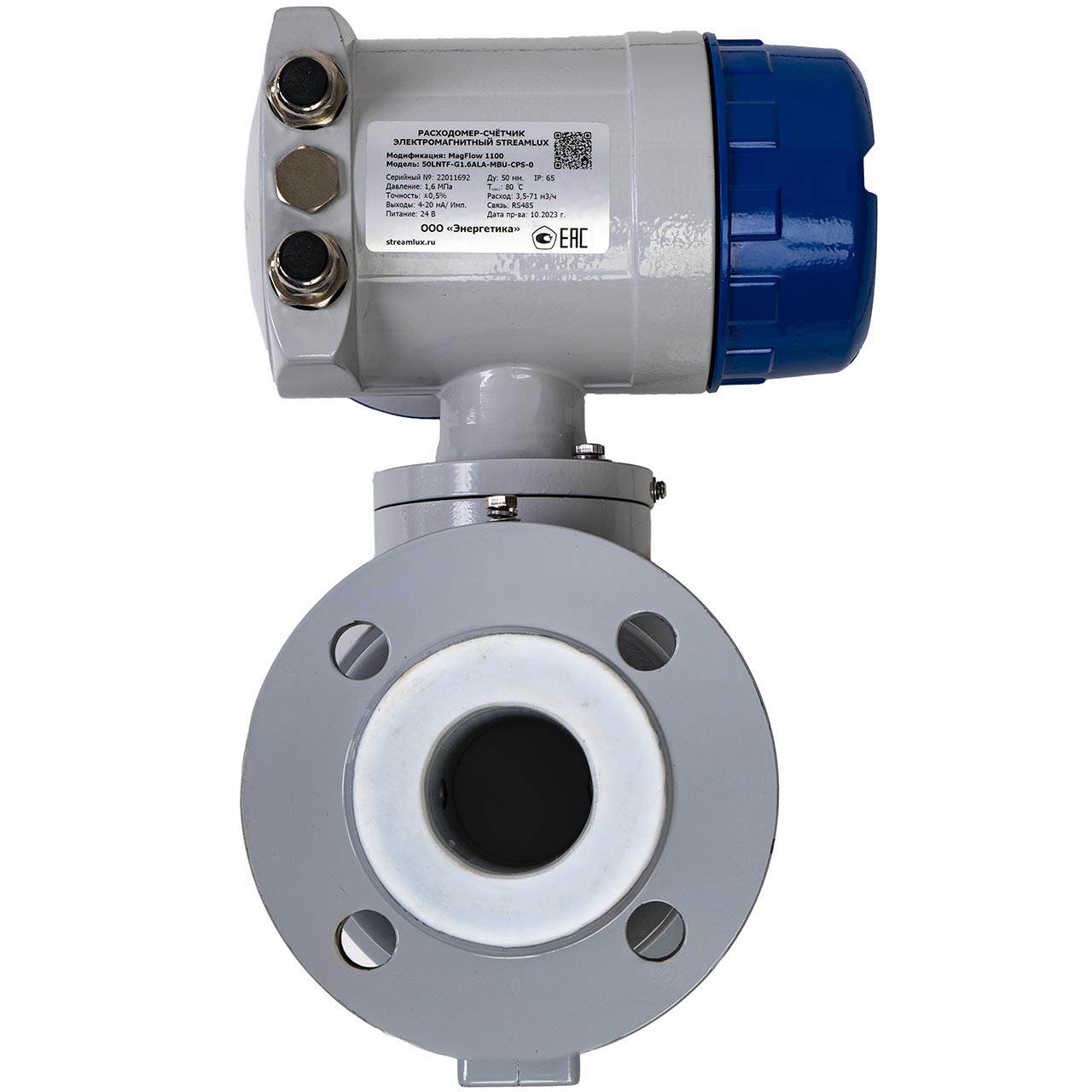

Электромагнитный расходомер Streamlux MagFlow 1100-80CCPS-G1.6ALA-MBU-CPS-0 — это высокоточный промышленный преобразователь для измерения объёмного расхода электропроводящих жидкостей, абразивных пульп и агрессивных химических сред. Исполнение 80CCPS (фланцевое с разделительной панелью) и комбинация материалов G1.6ALA (керамическая футеровка с керамическими электродами) обеспечивают максимальную защиту от коррозии, эрозии и химического воздействия в самых тяжёлых эксплуатационных условиях химической, горнодобывающей и целлюлозно-бумажной промышленности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электромагнитный (индукционный) расходомер полнопроходный. |
| Модель, серия | Streamlux MagFlow 1100. Серия 1100 — промышленные расходомеры для сложных и агрессивных сред. |
| Полное обозначение | 1100-80CCPS-G1.6ALA-MBU-CPS-0. Расшифровка: • 1100 — Базовая серия. • 80CCPS — Исполнение первичного преобразователя: 80 — Диаметр условного прохода (DN80), C — Фланцевое соединение (Flanged), C — Корпус сенсора с разделительной панелью (Remote Mounting Kit), P — Присоединение кабеля через кабельный сальник, S — Материал фланцев — нержавеющая сталь.• G1.6ALA — Конфигурация материалов: G1.6 — Футеровка: керамика (Alumina Ceramic), A — Электроды: керамические с платиновым покрытием, L — Датчик пустоты трубы (Empty Pipe Detection), A — Заземляющий электрод.• MBU — Тип вторичного преобразователя: MBU — Универсальный электронный блок с дисплеем и кнопочным управлением.• CPS — Коммуникационные интерфейсы: C — Аналоговый выход 4-20 мА, P — Импульсный/частотный выход, S — Цифровой выход (HART/Profibus PA/Foundation Fieldbus).• 0 — Дополнительные опции или исполнение по длине (стандартное). |
| Принцип действия | Закон электромагнитной индукции Фарадея. При движении электропроводящей жидкости через магнитное поле, генерируемое катушками, на электродах индуцируется ЭДС, пропорциональная средней скорости потока. |
| Диаметр условного прохода (DN) | DN80 (80 мм). |
| Номинальный расход (Qn) | Определяется по скорости потока (стандартный диапазон 0.3 — 10 м/с). Для DN80 примерный диапазон: от ~5.5 до ~180 м³/ч. |
| Точность | ±0.4% от измеренного значения (стандартная, возможны варианты с повышенной точностью ±0.2%). |
| Измеряемая среда | Электропроводящие жидкости (минимальная удельная электропроводность ≥5 мкСм/см). Идеально для: агрессивных кислот, щелочей, концентрированных растворов, абразивных суспензий, шламов, пульпы, сточных вод с высоким содержанием твёрдых частиц. |
| Материалы футеровки (G1.6) | Высокоплотная керамика (оксид алюминия, Al₂O₃). Исключительная стойкость к истиранию, коррозии, кавитации и адгезионному износу. |
| Материалы электродов (A) | Керамические электроды с платиновым покрытием. Максимальная химическая стойкость в широком диапазоне pH и к окислительным средам. |
| Материал фланцев | Нержавеющая сталь AISI 316L (стандарт для исполнения «S»). |
| Особенность исполнения (CCPS) | Корпус сенсора с разделительной панелью (Remote Mounting Kit). Электронный блок (MBU) монтируется удалённо от измерительной трубки на стене, колонне или раме, соединяясь с сенсором кабелем. Это защищает электронику от вибраций, высоких температур и позволяет обслуживать её в удобном месте. |
| Измеряемый диапазон скоростей | 0.03 — 15 м/с (оптимально 0.3 — 10 м/с). |
| Давление (номинальное, PN) | PN16 (стандартно для DN80), возможны исполнения PN25, PN40. |
| Температурный диапазон | • Среда: От -10°C до +130°C (для керамической футеровки). • Окружающая среда (электроника MBU): От -25°C до +60°C. |
| Электронный блок (MBU) | • Дисплей: Многострочный графический ЖК-дисплей для индикации мгновенного и суммарного расхода, процента от полной шкалы, диагностики. • Управление: Кнопки на передней панели, защищённые мембраной. • Выходы: Изолированный аналоговый 4-20 мА, импульсный/частотный, цифровой протокол. • Питание: 100-240 В AC, 50/60 Гц или 24 В DC (в зависимости от исполнения). |
| Защита (IP/NEMA) | IP67 / NEMA 4X для электронного блока (MBU). Корпус сенсора — IP67/IP68. |
| Дополнительные функции | • Датчик пустоты трубы (L): Подаёт сигнал при неполном заполнении измерительной трубки. • Заземляющий электрод (A): Обеспечивает стабильность сигнала и защиту. • Встроенная диагностика: Мониторинг состояния электродов, целостности футеровки, параметров катушек. • Измерение в двух направлениях. • Журнал событий. |
