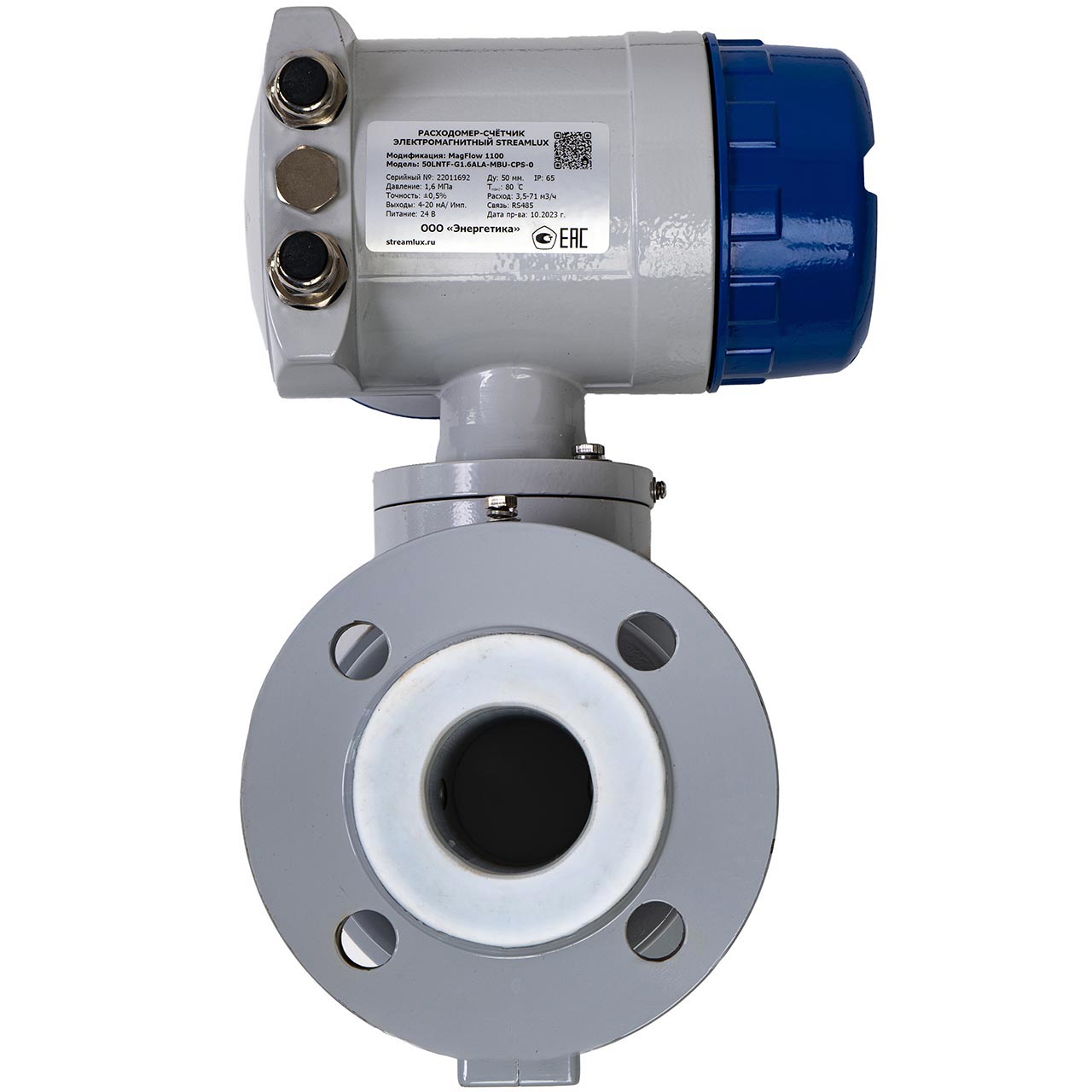

Электромагнитный расходомер Streamlux MagFlow 1100-100LLCF-G1.6ALA-MBU-CPS-0 — это высокоточный промышленный прибор для измерения объемного расхода электропроводящих жидкостей, суспензий и пульп. Его модификация 100LLCF (фланцевое исполнение) и уникальная комбинация материалов (керамическая футеровка и керамические электроды) делают его исключительно надежным и долговечным решением для самых агрессивных и абразивных сред в химической, горнодобывающей, целлюлозно-бумажной промышленности и оборотном водоснабжении.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электромагнитный (индукционный) расходомер полнопроходный. |
| Модель, серия | Streamlux MagFlow 1100. Серия 1100 — промышленные расходомеры для сложных условий. |
| Полное обозначение | 1100-100LLCF-G1.6ALA-MBU-CPS-0. Ключевые элементы: • 1100 — Базовая серия. • 100LLCF — Исполнение: 100 — Диаметр условного прохода (DN100), LL — Измерительная трубка «длинная», C — Фланцевое соединение, F — Присоединение кабеля через кабельный сальник (Field terminal housing).• G1.6ALA — Опции первичного преобразователя: G1.6 — Футеровка: керамика (Alumina Ceramic), A — Электроды: керамические с платиновым покрытием, L — Датчик пустоты трубы (Empty Pipe Detection), A — Заземляющий электрод.• MBU — Конфигурация вторичного преобразователя (модуль электроники): MBU — Универсальный блок с цифровым и аналоговым выходом, дисплеем, кнопками.• CPS — Тип выходного сигнала и питание: C — Аналоговый выход 4-20 мА, P — Импульсный/частотный выход, S — Цифровой выход (HART/Profibus PA/Foundation Fieldbus — зависит от заказа).• 0 — Дополнительные опции или исполнение по длине (стандартное). |
| Принцип действия | Закон Фарадея. При протекании проводящей жидкости через магнитное поле, создаваемое катушками прибора, на электродах наводится ЭДС, пропорциональная скорости потока. |
| Диаметр условного прохода (DN) | DN100 (100 мм). |
| Номинальный расход (Qn) | Определяется заказчиком по скорости потока (обычно 0.3 — 10 м/с). Для DN100 номинальный расход может быть, например, до ~300 м³/ч. |
| Точность | ±0.4% от измеренного значения (или ±0.2% в зависимости от версии и условий). |
| Измеряемая среда | Электропроводящие жидкости (минимальная удельная электропроводность обычно ≥5 мкСм/см). Идеально для: агрессивных кислот, щелочей, пульп, шламов, абразивных суспензий, сточных вод с твердыми включениями. |
| Материалы футеровки (G1.6) | Высокопрочная керамика (оксид алюминия, Al₂O₃). Высокая стойкость к истиранию, коррозии, адгезии, широкий температурный диапазон. |
| Материалы электродов (A) | Керамические электроды с платиновым покрытием. Исключительная химическая стойкость к большинству агрессивных реагентов. |
| Материал фланцев/корпуса | Углеродистая сталь с защитным покрытием или нержавеющая сталь AISI 316L (зависит от заказа). |
| Измеряемый диапазон скоростей | От 0.03 до 15 м/с (рекомендовано 0.3 — 10 м/с для оптимальной точности). |
| Давление (номинальное, PN) | PN16 (стандартно для DN100), возможно исполнение PN25, PN40. |
| Температурный диапазон | • Среда: От -10°C до +130°C (для керамической футеровки, возможно выше). • Окружающая среда: От -25°C до +60°C для электронного блока. |
| Электронный блок (MBU) | • Дисплей: Многострочный графический ЖК-дисплей для индикации расхода, общего объема, параметров настройки. • Управление: Кнопки на передней панели для настройки. • Выходы: Аналоговый 4-20 мА (активный/пассивный), импульсный/частотный, цифровой (HART/Profibus PA). • Питание: 100-240 В AC, 50/60 Гц или 24 В DC (зависит от исполнения CPS). |
| Защита (IP/NEMA) | IP67 / NEMA 4X для электронного блока (MBU). Корпус сенсора также имеет высокую степень защиты. |
| Дополнительные функции | • Датчик пустоты трубы (L): Контролирует заполнение измерительной трубки. • Заземляющий электрод (A): Для стабилизации сигнала и обеспечения безопасности. • Самотестирование: Диагностика состояния электродов, катушек и электроники. • Измерение в двух направлениях. |
