Пьезоэлектрический преобразователь П121-0,4-90-ПР — это ультразвуковой преобразователь, предназначенный для генерирования и приема акустических колебаний в ультразвуковом диапазоне. Он используется в качестве излучающего и приемного элемента в системах неразрушающего контроля (дефектоскопии), толщинометрии, медицинской диагностики, гидролокации и в промышленных технологических процессах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пьезоэлектрический преобразователь (ПЭП) продольных волн. |
| Маркировка | П121-0,4-90-ПР, где: • П121 — серия/тип, • 0,4 — рабочая частота (МГц), • 90 — угол ввода/тип волны (вероятно, для продольных волн), • ПР — прямое (контактное) примыкание. |
| Основное назначение | • Неразрушающий контроль сварных швов, литья, поковок. • Измерение толщины стенок труб, резервуаров, металлоконструкций. • Дефектоскопия композитных материалов. • Медицинская ультразвуковая диагностика (в соответствующем исполнении). • Использование в научных исследованиях и лабораторных установках. |
| Ключевые особенности | • Прямое примыкание (ПР): Предназначен для работы в контакте с объектом контроля через контактную жидкость (контактная среда). • Номинальная рабочая частота: 0.4 МГц (400 кГц) — низкочастотный диапазон для проникновения в крупнозернистые или высокоаттенюационные материалы. • Полоса частот: 0.02 – 0.4 МГц — указывает на эффективный рабочий диапазон. • Пьезоэлемент: Основной активный элемент из пьезокерамики (например, ЦТС). |
| Основные технические параметры | • Рабочая частота (номинал): 0.4 МГц. • Диапазон рабочих частот: 0.02 – 0.4 МГц. • Тип волны: Продольная (предположительно, исходя из маркировки). • Размеры корпуса: 20 х 40 х 50 мм (Ш х В х Г, ориентировочно). • Размер пьезоэлемента (пластины): 16 х 20 мм (прямоугольный). • Электрическое согласование: Сопротивление, соответствующее стандартным дефектоскопам (50-100 Ом). • Чувствительность: Определяется для конкретной серии и материала объекта контроля. • Температурный диапазон: Обычно до +50°C для стандартного исполнения (уточнять). |

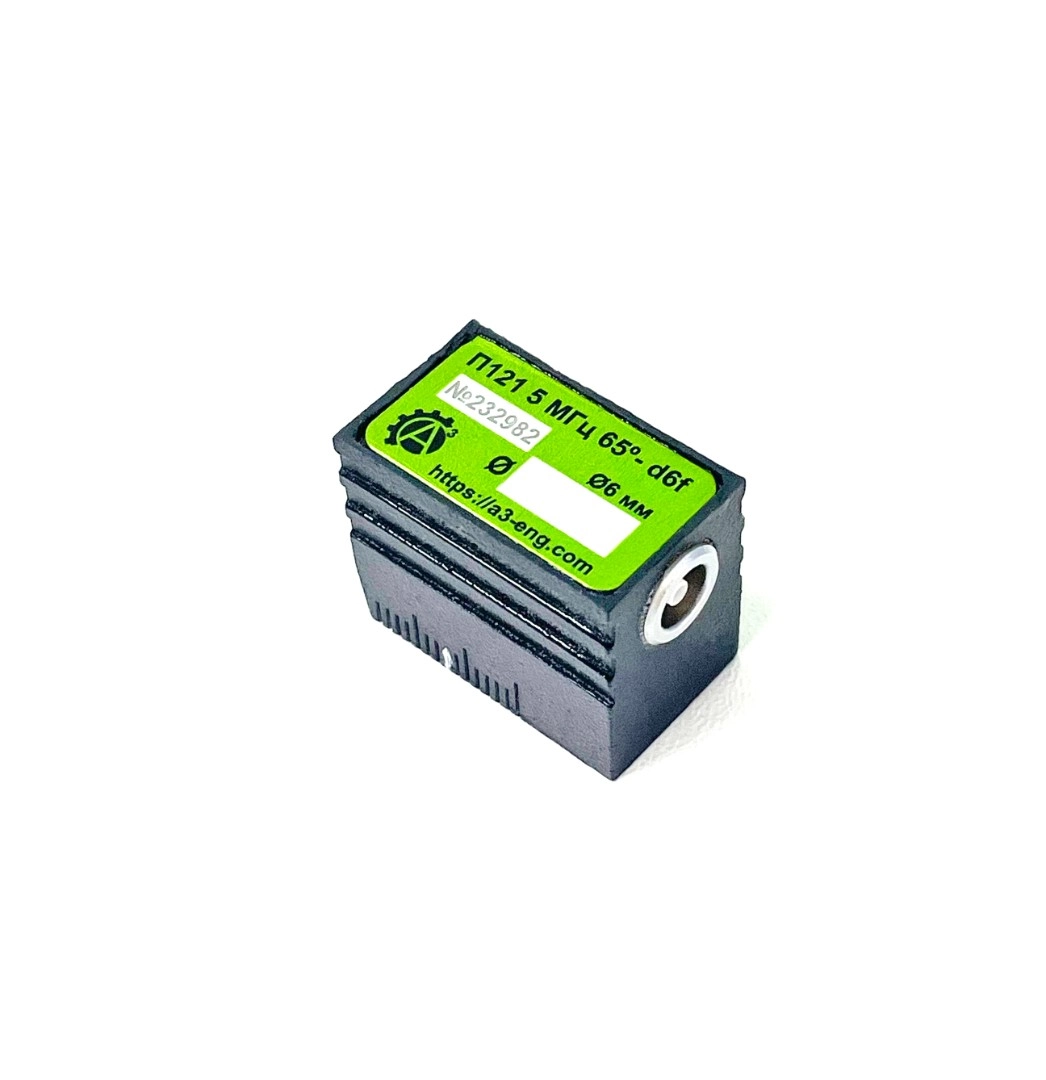

| Конструктивные особенности | • Корпус: Прочный пластиковый или металлический корпус для защиты пьезоэлемента. • Пьезоэлектрический элемент: Прямоугольная пластина из пьезокерамики размерами 16×20 мм. • Акустический демпфер: Задний демпфирующий слой для укорочения импульса и улучшения разрешающей способности. • Излучающая поверхность: Плоская рабочая поверхность для контакта с объектом. • Кабель: Коаксиальный кабель с разъемом (часто BNC или LEMO) для подключения к дефектоскопу. • Маркировка: На корпусе нанесена маркировка с основными параметрами. |
| Принцип работы | При подаче на пьезоэлемент короткого высоковольтного импульса от дефектоскопа он совершает колебания и генерирует ультразвуковую волну, которая распространяется в объекте контроля. Отраженный от дефектов или дна объекта сигнал принимается тем же (или парным) преобразователем и преобразуется обратно в электрический сигнал для анализа. |
