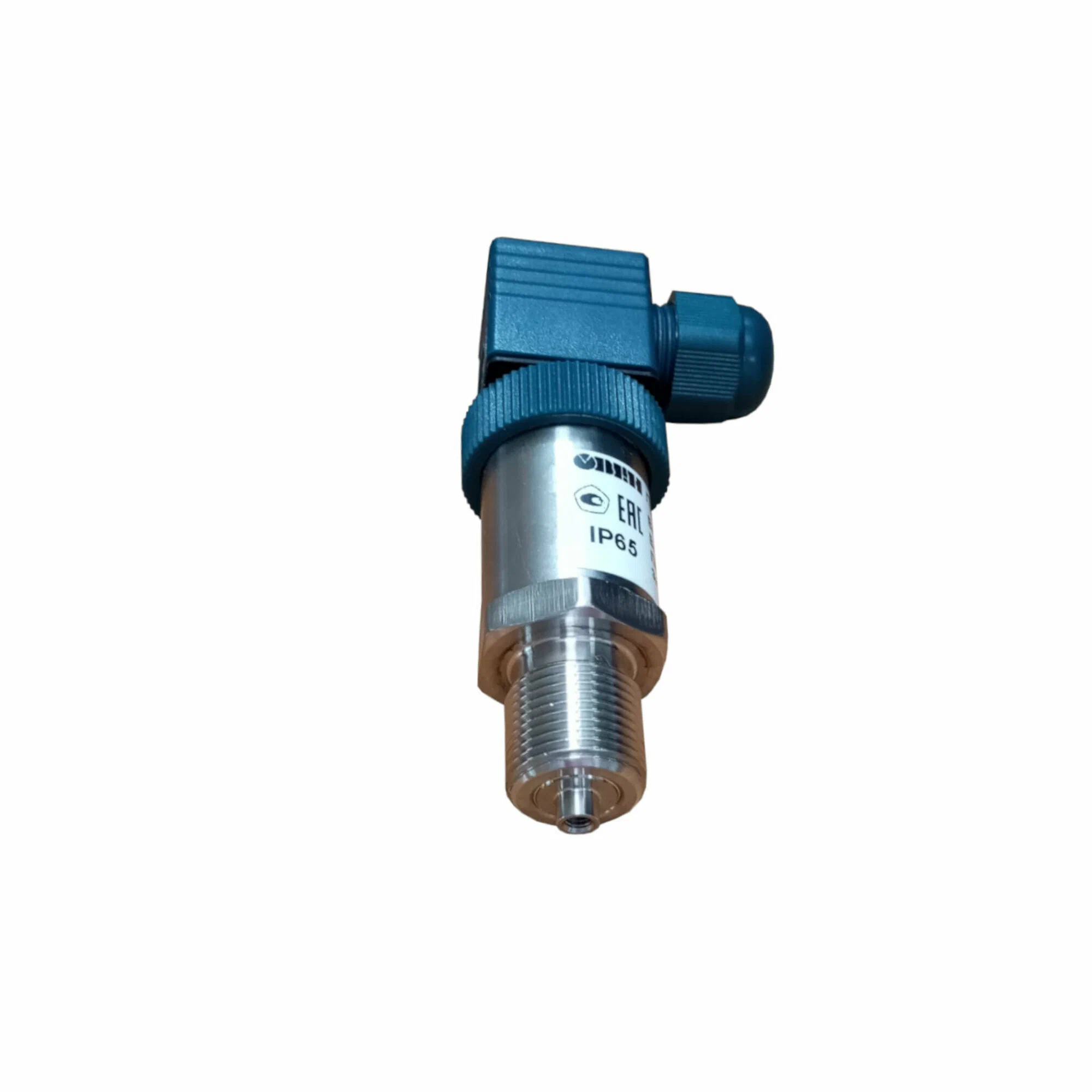

Преобразователь давления ОВЕН ПД100-ДИ 1,6-111-0,5 — это электронный датчик-преобразователь для непрерывного измерения и преобразования избыточного давления жидких и газообразных неагрессивных сред в унифицированный аналоговый токовый выходной сигнал 4-20 мА. Прибор с верхним пределом измерения 1,6 МПа (16 бар) и двухпроводной схемой подключения предназначен для систем автоматизации, АСУ ТП и КИП в различных отраслях промышленности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Преобразователь (датчик) избыточного давления с токовым выходом. |
| Производитель | ОВЕН (Россия). |
| Модель (расшифровка) | ПД100-ДИ 1,6-111-0,5 • ПД100 — серия преобразователей давления. • ДИ — измерение избыточного давления (относительно атмосферного). • 1,6 — верхний предел измерения, МПа (в данном случае 1.6 МПа = ~16 бар). • 111 — код исполнения: первая «1» — выходной сигнал 4-20 мА; вторая «1» — двухпроводная схема подключения; третья «1» — общепромышленное исполнение (основное). • 0,5 — класс точности (±0.5% от верхнего предела измерения). |
| Измеряемое давление | Избыточное (относительно атмосферного). |
| Диапазон измерения | 0…1,6 МПа (0…16 бар, 0…≈232 psi). |
| Выходной сигнал | Аналоговый токовый, 4…20 мА. |
| Схема подключения | Двухпроводная (по проводам подается питание и передается выходной сигнал). |
| Напряжение питания | 12…36 В постоянного тока (DC). Для двухпроводной схемы питание подается по той же паре проводов, что и сигнал. |
| Класс точности | 0,5 (основная приведенная погрешность ±0.5% от ВПИ). |
| Чувствительный элемент | Кремниевый тензочувствительный элемент (кремниевый тензопреобразователь). |
| Измеряемая среда | Неагрессивные к материалам измерительной части (нержавеющая сталь) газы и жидкости: вода, пар, воздух, масла, хладагенты и т.п. |
| Присоединение к процессу | Резьбовое соединение G1/2″ (или М20х1,5 в зависимости от исполнения корпуса). |
| Корпус | Пластиковый или металлический (в зависимости от модификации), общепромышленного исполнения. |
| Степень защиты (IP) | Обычно IP54 или IP65 (зависит от модификации корпуса). |
| Рабочие условия | • Температура окружающей среды: -40…+80°С (для электронного блока). • Температура измеряемой среды: -40…+100°С (стандартно). • Влажность: до 95% (без конденсата). |
