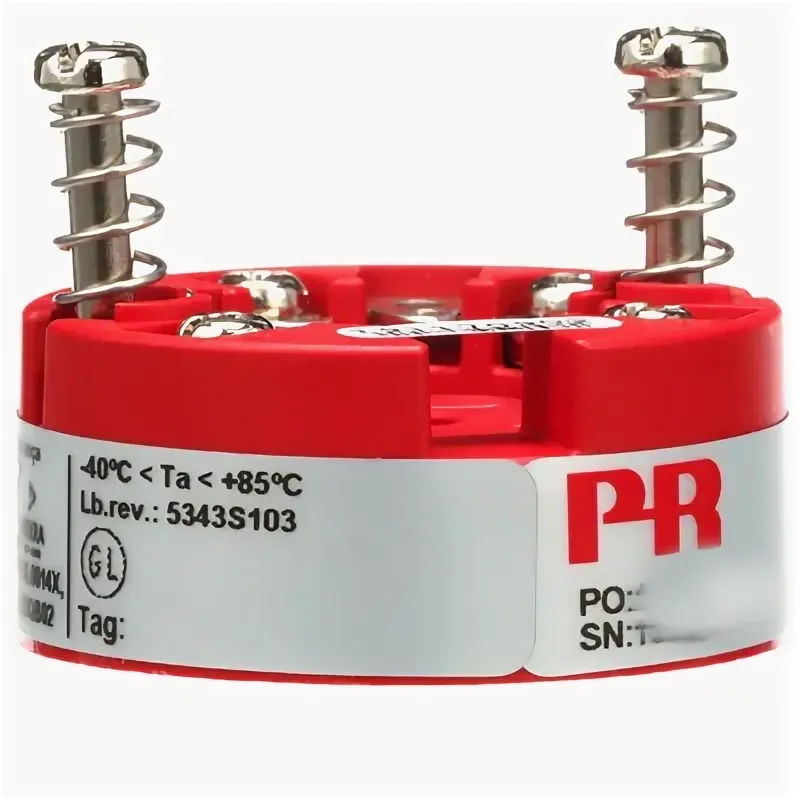

Преобразователь уровня 5343А от PR Electronics — это высокоточный двухпроводный (петлевой) преобразователь-изолирующий барьер, предназначенный для работы с сигналами от датчиков давления, уровня, расхода и других приборов с токовым выходом 4-20 мА. Он обеспечивает гальваническую развязку между первичным датчиком и приемным устройством (ПЛК, контроллер), усиливает слабый сигнал и преобразует его в стандартизированный двухпроводный выходной сигнал 4-20 мА. Ключевая особенность — возможность дистанционного питания первичного датчика по той же двухпроводной петле.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Двухпроводный изолирующий преобразователь/барьер с питанием датчика. |
| Производитель | PR Electronics (Дания). |
| Модель | 5343А (серия 5300). |
| Назначение | Преобразование, изоляция и усиление сигнала от двухпроводного датчика (например, с выходом 4-20 мА) в стандартный двухпроводный выходной сигнал 4-20 мА для систем АСУ ТП. |
| Входной сигнал | Токовый: 4…20 мА (от двухпроводного датчика). Сопротивление нагрузки: Макс. 950 Ом (ограничено внутренним источником питания). |
| Выходной сигнал | Токовый: 4…20 мА (активный), двухпроводный. |
| Напряжение питания (петли) | Выходная петля: 12…35 В постоянного тока (DC). Питание подается на выходные клеммы преобразователя. |
| Источник питания для датчика | Встроенный, для первичного датчика: 15…28 В DC (макс. ток 30 мА). Позволяет запитать двухпроводной датчик, удаленный на расстояние. |
| Гальваническая развязка | Да, тройная изоляция (1,5 кВ AC) между: входом, выходом и питанием. |
| Точность (погрешность) | Высокая: ±0,1% от диапазона (типичное значение). |
| Линейность | ±0,05% от диапазона. |
| Температурный дрейф | ±0,01% от диапазона / °C. |
| Количество каналов | 1 канал. |
| Диапазон настройки | Возможность калибровки нуля и диапазона (грубая и точная подстройка) с помощью многооборотных потенциометров и DIP-переключателей. |
| Индикация | Светодиод для индикации состояния (норма/ошибка/обрыв). |
| Корпус и монтаж | Компактный пластиковый корпус для монтажа на DIN-рейку 35 мм. |
| Рабочая температура | -20…+70°C. |
