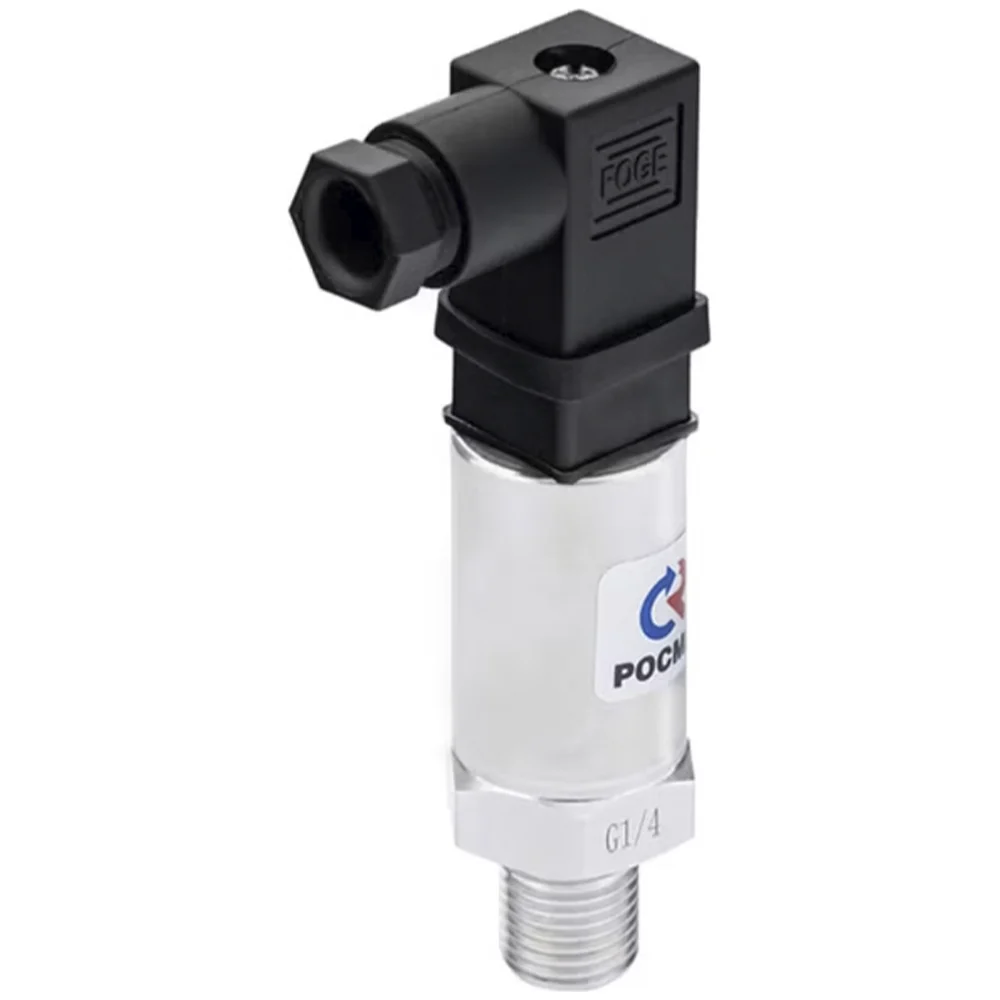

Преобразователь давления РПД-И — это компактный и надежный прибор для непрерывного измерения и дистанционной передачи данных об избыточном давлении жидких и газообразных неагрессивных сред. Модель с диапазоном измерения 0-1,0 МПа и токовым выходом 4-20 мА предназначена для интеграции в системы автоматического управления, контроля и учета технологических процессов в различных отраслях промышленности и ЖКХ.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Преобразователь давления избыточного с унифицированным аналоговым выходом. |
| Полное наименование модели | РПД-И (0-1,0 МПа)(4-20 мА) М20х1,5.0,5 • РПД-И: Преобразователь давления, избыточный. • (0-1,0 МПа): Диапазон измерения (от 0 до 1 Мегапаскаля ≈ от 0 до 10 бар / 10 кгс/см²). • (4-20 мА): Вид унифицированного выходного сигнала. • М20х1,5: Тип резьбового присоединения к процессу (метрическая резьба). • 0,5: Класс точности (±0,5% от диапазона измерения). |
| Основное назначение | • Непрерывное преобразование величины давления в пропорциональный токовый сигнал. • Дистанционная передача данных на вторичные приборы: контроллеры, регуляторы, индикаторы, системы АСУ ТП. • Контроль и регулирование давления в системах водоснабжения, пневматики, гидравлики, компрессорных станциях, технологических линиях. |
| Конструктивные особенности | • Чувствительный элемент: Тензорезистивный или пьезорезистивный мостовой сенсор на основе монокристаллического кремния, обеспечивающий высокую стабильность и минимальный гистерезис. • Корпус: Из нержавеющей стали (обычно 12Х18Н10Т) или анодированного алюминиевого сплава. Герметичен. • Измерительная мембрана: Из нержавеющей стали AISI 316L, отделяющая чувствительный элемент от рабочей среды. • Присоединение к процессу: Резьба М20х1.5 (наружная). Возможны переходники на другие типы резьбы (G½, NPT ½). • Электрическое подключение: Через кабельный ввод или клеммную колодку в крышке прибора. Используется 2-проводная схема связи (по линиям подается питание и снимается сигнал). |
| Основные технические параметры | • Диапазон измеряемого давления: 0…1,0 МПа (0…10 бар). Возможны другие диапазоны в линейке. • Выходной сигнал: 4…20 мА постоянного тока (двухпроводная схема). • Класс точности: 0,5 (основная приведенная погрешность ±0,5% от диапазона измерения). • Напряжение питания: 12…36 В постоянного тока (типовое 24 В DC). • Электрическая нагрузка (сопротивление нагрузки): До 750 Ом при питании 36 В. • Температура измеряемой среды: -40…+85°C (для стандартного исполнения). • Температура окружающего воздуха: -40…+80°C. • Степень защиты корпуса: IP54 или IP65 (защита от пыли и брызг/струй воды). • Время установления выходного сигнала: Не более 0,2 с. |
| Принцип работы | Давление контролируемой среды через разделительную мембрану воздействует на чувствительный кремниевый элемент, вызывая изменение его электрического сопротивления. Встроенная электронная схема (ASIC) преобразует это изменение в стабилизированный токовый сигнал, линейно зависящий от приложенного давления: 4 мА соответствует нижнему пределу (0 МПа), 20 мА — верхнему (1,0 МПа). |
