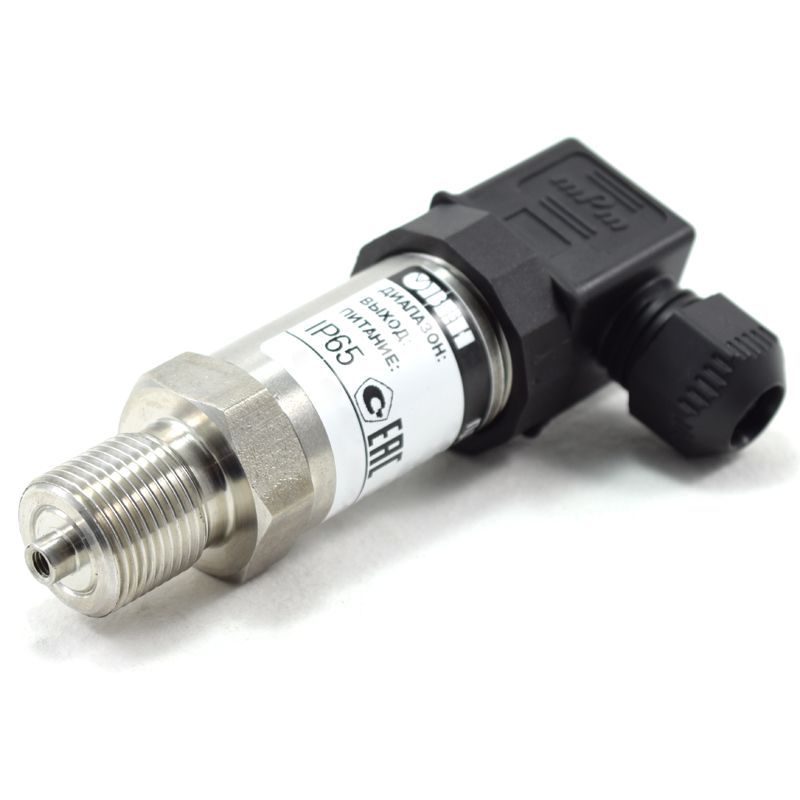

Преобразователь давления ОВЕН ПД100-ДИ0.1-111-1.0 — это надежный и экономичный датчик-реле давления, предназначенный для контроля и поддержания давления масла в системах смазки, в частности, в замасливателях термовойлочных машин. Он совмещает в себе функции датчика давления с аналоговым выходом 4…20 мА и двухканального реле (дискретные выходы) для сигнализации или прямого управления исполнительными механизмами при выходе давления за установленные пределы. Прочная конструкция и устойчивость к вибрациям делают его идеальным для текстильной промышленности и других областей с системами смазки и гидравлики низкого давления.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Преобразователь давления-реле (датчик с дискретными выходами). |
| Основное назначение | • Контроль и поддержание давления масла в системах смазки технологического оборудования, в том числе в замасливателях термовойлочных машин в текстильном производстве. • Сигнализация о падении или превышении давления смазки для предотвращения сухого трения и износа узлов. • Прямое управление питанием масляного насоса или клапана через релейные выходы. • Непрерывный мониторинг давления с передачей аналогового сигнала на ПЛК или панель управления. |
| Измеряемый тип давления | Избыточное (манометрическое) давление. |
| Диапазон измерения | 0…0.1 МПа (0…1.0 бар, 0…10 м вод. ст.). Специализирован для низких давлений. |
| Выходные сигналы | • Аналоговый выход: 4…20 мА (двухпроводная петля тока). Пропорционален измеряемому давлению. • Дискретные выходы: 2 независимых электромеханических реле (SPDT). Каждое реле может быть настроено на срабатывание при своем пороговом значении давления (например, мин. и макс.). |
| Точность измерения | Класс точности: 1.0 (погрешность ≤ ±1% от диапазона измерения). |
| Пороги срабатывания реле | Регулируются независимо в пределах всего диапазона измерения. Гистерезис настраивается. |
| Напряжение питания | Аналоговый выход: Питание петли тока 12…36 В DC. Цепи реле: Коммутируют нагрузку до 250 В AC, 5 А (для резистивной нагрузки). |
| Процессное присоединение | Резьба: М20х1.5 наружная. |
| Материал корпуса | Алюминиевый сплав. |
| Материал мембраны/чувствительного элемента | Нержавеющая сталь. |
| Степень защиты (IP) | IP54. Защита от брызг воды и пыли. |
| Температура окружающей среды | -10°C … +50°C. |
| Температура измеряемой среды | -10°C … +80°C. |
