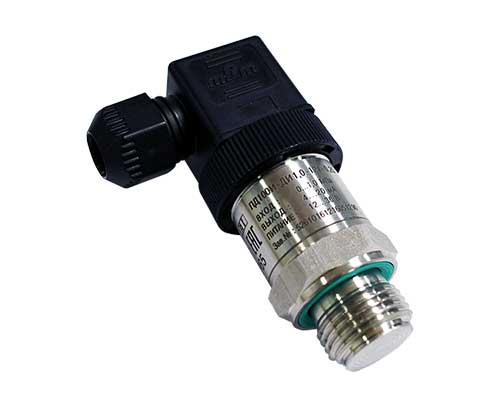

Измерительный преобразователь давления ПД100И-ДВ0,04-171-1,5 — это общепромышленный двухпроводный датчик (преобразователь) избыточного давления с токовым выходом 4-20 мА, предназначенный для точного измерения и контроля невысокого давления жидкостей и газов в различных технологических процессах. Его отличительная особенность — нижний предел измерения, начинающийся с вакуума (-0.04 МПа), что позволяет одним прибором контролировать как разрежение, так и избыточное давление в диапазоне от -0.04 до +0.04 МПа. Устройство предназначено для систем автоматизации в ЖКХ, химической, пищевой промышленности и на объектах энергетики.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Измерительный преобразователь (датчик) избыточного давления, двухпроводный. |
| Модель (расшифровка) | ПД100И-ДВ0,04-171-1,5 • ПД100И — Преобразователь Давления, модель 100, И — с токовым выходом. • ДВ — Тип давления: Д — избыточное, В — с отсчетом от атмосферного. • 0,04-171 — Диапазон измерения: от -0.04 до +0.04 МПа (т.е. от -0.4 до +0.4 бара, или от -400 до +400 мбар). Значение 171 — код диапазона. • 1,5 — Класс точности: 1.5%. |
| Измеряемый параметр | Избыточное давление (давление относительно атмосферного). Диапазон включает вакуум. |
| Диапазон измерения | -0.04…+0.04 МПа (-0.4…+0.4 бар, -400…+400 мбар). • Область вакуума: от 0 до -0.04 МПа. • Область избыточного давления: от 0 до +0.04 МПа. |
| Выходной сигнал | Аналоговый токовый, двухпроводный: 4…20 мА (линейная зависимость от давления). • 4 мА соответствует -0.04 МПа (вакуум). • 12 мА соответствует 0 МПа (атмосферное давление). • 20 мА соответствует +0.04 МПа (избыточное давление). |
| Класс точности | 1,5 (допускаемая основная приведенная погрешность: ±1.5% от диапазона измерения, т.е. ±0.0012 МПа или ±12 мбар). |
| Напряжение питания | 12…36 В постоянного тока (DC) по двухпроводной линии (петля 4-20 мА). |
| Измеряемая среда | Неагрессивные и слабоагрессивные газы и жидкости, совместимые с материалом измерительной мембраны (как правило, нержавеющая сталь 12Х18Н10Т). |
| Присоединение к процессу | Резьбовое: Скорее всего М20х1,5 (наружная метрическая резьба) или G½». Конкретный тип уточняется по паспорту или чертежу. |
| Материал контактной части | Нержавеющая сталь (12Х18Н10Т или аналогичная). |
| Электрическое соединение | Кабельный ввод М20х1,5 (стандартно). |
| Степень защиты (IP) | IP65 (пыленепроницаем, защищен от струй воды). Возможно исполнение IP54 для установки внутри шкафов. |
| Температурный диапазон | • Измеряемой среды: От -40…+100 °C (стандартно). • Окружающего воздуха: От -50…+70 °C. |
| Влияние температуры | Дополнительная температурная погрешность обычно не превышает 0.5-1% от диапазона на 10°C. |
| Время отклика | Не более 10-50 мс. |
