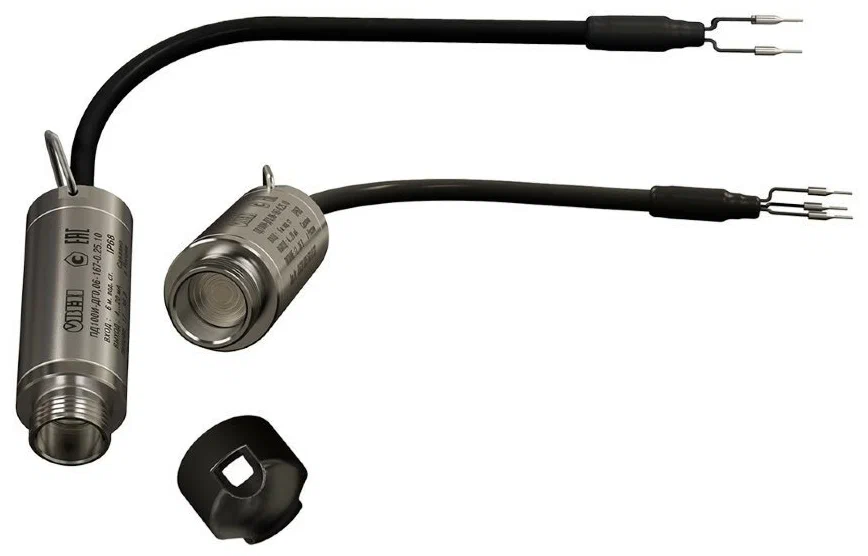

Измерительный преобразователь давления ПД100И-ДГ0,04-167-0,25-5 — это общепромышленный двухпроводный датчик (преобразователь) абсолютного давления (ВАКУУММЕТР) с токовым выходом 4-20 мА, предназначенный для непрерывного измерения и контроля разрежения (вакуума) в технологических процессах. Исполнение с патрубком из нержавеющей стали, резьбовым креплением и высокой степенью защиты позволяет применять его в условиях повышенной влажности и агрессивных средах на производствах в химической, фармацевтической, пищевой и энергетической отраслях.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Измерительный преобразователь (датчик) абсолютного давления (вакуумметр). |
| Модель (расшифровка) | ПД100И-ДГ0,04-167-0,25-5 • ПД100И — Преобразователь Давления, модель 100, И — с токовым выходом. • ДГ — Тип давления: Д — абсолютное, Г — манометрическое (в данном случае, абсолютное для вакуума). • 0,04-167 — Диапазон измерения: от -0.04 до 0 МПа (т.е. от -0.4 бар до 0 бар, или от -400 мбар до 0 мбар), что соответствует измерению разрежения (вакуума) от 0 до 0.04 МПа (0.4 бар). Второе значение (167) часто указывает на код давления. • 0,25 — Класс точности: 0.25% (высокая точность). • 5 — Исполнение по материалу и типу подключения: патрубок из нержавеющей стали, резьбовое присоединение, тип уплотнения. |
| Измеряемый параметр | Абсолютное давление (разрежение, вакуум) относительно абсолютного нуля. |
| Диапазон измерения | 0…0.04 МПа (0…0.4 бар, 0…400 мбар) абсолютного давления. Фактически измеряет вакуум до 0.4 бар. |
| Выходной сигнал | Аналоговый токовый, двухпроводный: 4…20 мА (линейная зависимость от давления). |
| Класс точности | 0,25 (допускаемая основная приведенная погрешность: ±0.25% от диапазона измерения). |
| Напряжение питания | 12…36 В постоянного тока (DC) по двухпроводной линии (петля 4-20 мА). |
| Измеряемая среда | Неагрессивные и слабоагрессивные газы и жидкости, совместимые с нержавеющей сталью 12Х18Н10Т (контактирующие части). |
| Присоединение к процессу | Резьбовое: Патрубок с наружной резьбой (тип резьбы уточняется, часто М20х1.5 или G½»). |
| Материал контактной части (мембраны, патрубка) | Нержавеющая сталь 12Х18Н10Т. |
| Электрическое соединение | Кабельный ввод М20х1,5 для подключения кабеля в металлорукаве или с накидной гайкой. |
| Степень защиты (IP) | IP65 (пыленепроницаем, защищен от струй воды), что позволяет устанавливать вне шкафов в производственных помещениях. |
| Температурный диапазон | • Измеряемой среды: От -40…+100 °C (для данной модели, без конденсата). • Окружающего воздуха: От -50…+70 °C. |
| Влияние температуры | Дополнительная температурная погрешность, как правило, не превышает 0.5% от диапазона на 10°C в рабочем диапазоне. |
| Время отклика | Не более 10 мс. |
| Вибрационная устойчивость | До 20 g в диапазоне 10…2000 Гц. |
